画法几何:土木工程管道图的简易教程

【摘要】:1)管道的基本画法图16—1管道的画法管道一般为圆柱管,基本形状为空心圆柱体,若完全按投影来画,应画出内外圆柱面的投影,如图16—1a所示。由于管道的中心线还必须用细点画线表示,所以又称三线管道图。图16—2管道弯折的画法管道相交(分支)时的画法如图16—3所示。图16—5异径管的画法管道的连接方式一般情况下用文字说明,图中不必画出,如若要表示,画法如图16—6所示。图16—6管道连接的画法

1)管道的基本画法

图16—1 管道的画法

管道一般为圆柱管,基本形状为空心圆柱体,若完全按投影来画,应画出内外圆柱面的投影,如图16—1a所示。实际上这样画很麻烦且无必要,应简化。由于管道的壁厚尺寸太小可以忽略,仅需画出其外形,于是用两条粗线来表示管道的外形轮廓,这样画出的图称为双线管道图,如图16—1b所示。由于管道的中心线还必须用细点画线表示,所以又称三线管道图。当然这只是管道画法的一种简化,不能认为管道是实心圆柱体。

通常管道是又细又长的,管径尺寸比管长尺寸小得多,画双线图还是不方便,需要进一步简化。根据管道的特点,可以忽略管径尺寸,将管道看成一条线,采用单线表示。在管道的中心处画一条粗线来表示其位置,这样画出的图称为单线管道图,如图16—1c所示。既然将管道看成为单线,图中水平投影应积聚为一点,但实际上为了便于识别,常用带圆心点的小圆表示,或仅画出小圆表示。

单线管道图绘制简单表达清楚,工程图中应用最多。但如果管道的直径较大,画图的比例也较大时,为了充分表达管道所占有的空间尺度,以及与其相连的设备和相邻构配件的位置关系,则需要采用双线管道图的画法。

2)管道和配件的常用画法

(1)管道弯折(转向)时的画法如图16—2所示,左边为单线画法,右边为双线画法。

图16—2 管道弯折的画法

(2)管道相交(分支)时的画法如图16—3所示。

(3)管道交叉时的画法如图16—4所示。在投影相交处,看不见的那根管道在单线图中应断开绘制,在双线图中可画成虚线或省略不画。

图16—3 管道相交的画法

图16—4 管道交叉的画法

(4)不同管径的管道连接时画法如图16—5所示。

图16—5 异径管的画法

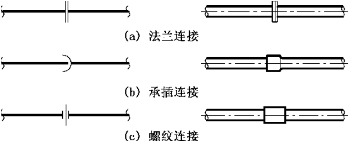

(5)管道的连接方式一般情况下用文字说明,图中不必画出,如若要表示,画法如图16—6所示。

(6)管道的折断画法如图16—2至图16—6所示,在折断处应当用S形折断符号表示。

图16—6 管道连接的画法
