钢屋架结构图举例示意《画法几何及土木工程制图》
【摘要】：图15—19钢屋架立面图从立面图可以看出，屋架的上、下弦分别由若干根杆件、节点板焊接而成，再用一些直杆和斜杆经节点板将上、下弦相连构成屋架。杆件、节点板应编号并标注定位尺寸。支座节点因比例小，杆件和节点板的形状、尺寸及连接形式都无法表达清楚，另绘有详图，用索引符号表示。绘图比例1∶20。2—2剖面显示杆件由两个相同的角钢组成，两角钢之间用塞焊与节点板相连，见放大的上弦塞焊图。

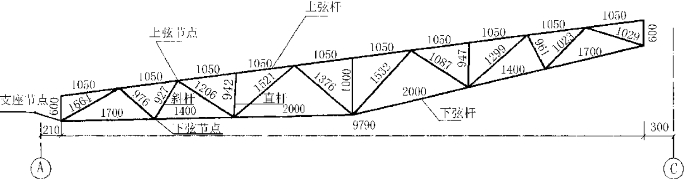

图15—18是某仓库钢屋架简图。绘图比例1∶200。以定位轴线的编号可以知道屋架位于Ⓐ～Ⓒ轴线之间，各杆件几何轴线长度可沿杆件直接标注。
图15—18 钢屋架简图

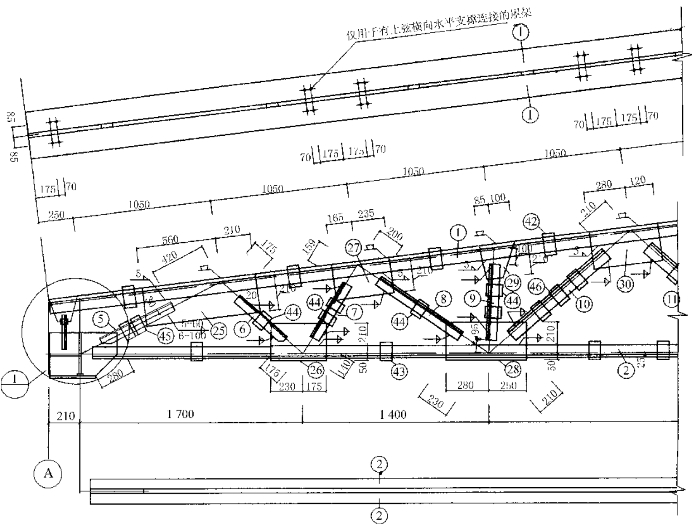

图15—19是钢屋架立面图（局部），它包含三部分，中间是屋架立面图，屋架上、下弦实形投影图位于上下两侧。由于屋架的跨度和高度尺寸较大，而杆件的截面尺寸较小，所以通常在立面图中采用了两种不同的比例，即屋架轴线用较小比例，如1∶50，杆件和节点用较大比例，如1∶25。
图15—19 钢屋架立面图
从立面图可以看出，屋架的上、下弦分别由若干根杆件、节点板焊接而成，再用一些直杆和斜杆经节点板将上、下弦相连构成屋架。如斜杆⑥通过节点板
和
与上、下弦连接。杆件、节点板应编号并标注定位尺寸。支座节点因比例小，杆件和节点板的形状、尺寸及连接形式都无法表达清楚，另绘有详图，用索引符号
表示。

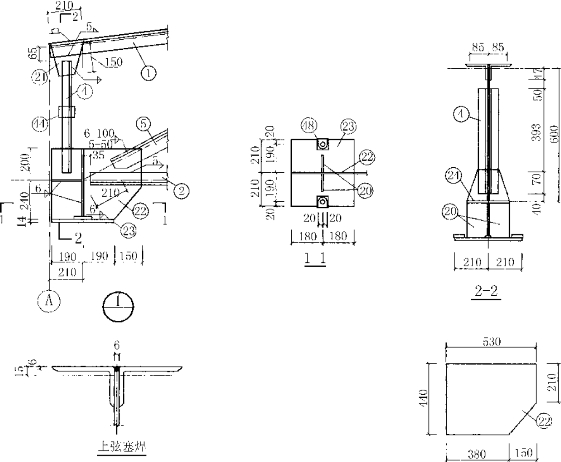

图15—20是钢屋架支座节点详图。绘图比例1∶20。从详图上看出，屋架上、下弦通过杆件④、节点板
和
相连，再由
将屋架与节点板
相连。
是屋架与柱连接的支座垫板。
1—1剖面显示支座垫板
为360×420的矩形板，
位于其前后对称面处并用支撑板
焊接。
是螺帽垫，屋架通过
与柱顶焊接再用螺栓固定。
2—2剖面显示杆件由两个相同的角钢组成，两角钢之间用塞焊与节点板相连，见放大的上弦塞焊图。一般每个节点板均应画出详图，这里只绘了节点板
的详图。
在钢屋架结构图中一般还附有材料表（略），表中按零件编号详细注明了组成杆件的各型钢的截面规格尺寸、长度、数量和质量（即重量）等内容。所以在屋架图中可以不注出各杆件的截面尺寸，而只注出编号。
图15—20 钢屋架支座节点详图
