《梁平法施工图制图规则》：画法几何及土木工程制图
【摘要】：1）梁平法施工图的表示方法梁平法施工图是在梁平面布置图上采用平面注写方式或截面注写方式表达。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。图15—15梁平法施工图平面注写方式示例梁集中标注的规定如下：①梁编号为必注值，梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。图15—16为梁平法施工图截面注写方式示例。
1）梁平法施工图的表示方法
梁平法施工图是在梁平面布置图上采用平面注写方式或截面注写方式表达。梁平面布置图应分别按梁的不同结构层将全部梁和与其相关联的柱、板一起按适当比例进行绘制。
绘制梁平面布置图除了需表达图形外，还应注明各结构层的顶面标高及相应的结构层号。
2）平面注写方式
平面注写方式是在梁平面布置图上，每一种梁都应注写梁编号，并且每种梁各选一根，详细注写截面尺寸和配筋数值。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。图上集中标注可以从梁的任意一跨引出注写，原位标注则应在梁的相应位置注写。图15—15为梁平法施工图平面注写方式示例。

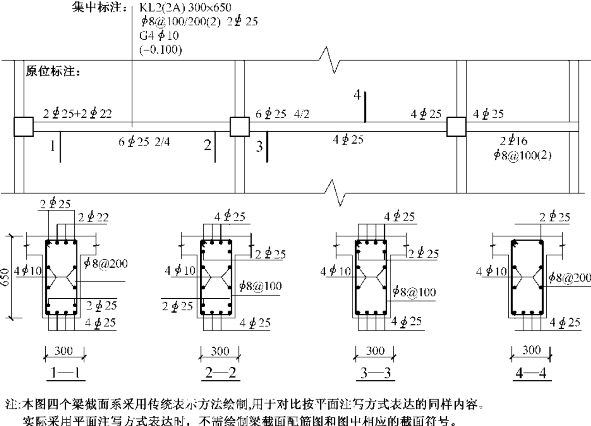

图15—15 梁平法施工图平面注写方式示例
（1）梁集中标注的规定如下：（包括五项必注值及一项选注值）
①梁编号为必注值，梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。例如：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L3（4B）表示第3号非框架梁，4跨，两端有悬挑。A表示一端有悬挑，B表示两端有悬挑。
②梁截面尺寸为必注值，当为等截面梁时，用b×h表示。
③梁箍筋为必注值，包括钢筋级别、直径、加密区与非加密区间距及肢数。加密区与非加密区的不同间距用斜线“/”分隔，肢数写在括号内。例如：φ10—100/200（4），表示箍筋为Ⅰ级钢筋，钢筋φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
④梁上部通长筋或架立筋根数，该项为必注值。所注根数应根据结构受力要求及箍筋肢数等构造要求而定。当同排纵筋中既有通长筋又有架立筋时，应用加号“＋”将通长筋和架立筋相连。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
当全部采用架立筋时，则将其写入括号内。例如2
22用于双肢箍；2
22＋（4φ12）用于六肢箍，其中2
22为通长筋，4φ12为架立筋。
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。例如3
22；3
20表示梁的上部配置3
22的通长筋，梁的下部配置3
20的通长筋。
⑤梁侧面纵向构造钢筋或受扭钢筋配置为必注值。纵向构造钢筋前加注字母“G”，受扭钢筋前加注字母“N”，然后注写设置在梁两个侧面的总配筋值，且对称配置。例如G4φ12，表示梁的两侧面共配置4φ12的纵向构造钢筋，每侧面各2φ12。
⑥梁顶面标高高差为选注值。梁顶面标高高差，是指相对于结构层楼面标高的高差值。有高差时将其写入括号内，无高差时不注。当某梁的顶面高于所在结构层的楼面标高时，其标高高差为正值，反之为负值。
（2）梁原位标注的内容规定如下：
①梁支座上部纵筋，该部位含通长筋在内的所有纵筋。(https://www.chuimin.cn)
当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例如：梁支座上部纵筋注写为6
254/2，则表示上一排纵筋为4
25，下一排纵筋为2
25。
当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相连，注写时将角部纵筋写在前面。例如：梁支座上部有四根纵筋，2
25放在角部，2
22放在中部，在梁支座上部应注写为2
25＋2
22。
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注，当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
②梁下部纵筋。
当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例如：梁下部纵筋注写为6
252/4，则表示上一排纵筋为2
25，下一排纵筋为4
25，全部伸入支座。
当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相连，注写时角筋写在前面。当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
例如：梁下部纵筋注写为6
252（—2）/4，则表示上排纵筋为2
25，且不伸入支座，下一排纵筋为4
25，全部伸入支座。梁下部纵筋注写为2
25＋3
22（—3）/5
25，则表示上排纵筋为2
25和3
22，其中3
22不伸入支座，下一排纵筋为5
25，全部伸入支座。
③侧面纵向构造钢筋或侧面抗扭纵筋。例如在梁某跨下部注写有N6
18时，则表示该跨梁两侧各有3
18的抗扭纵筋。
④附加箍筋或吊筋，将其直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数注写在括号内），当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不同时，再原位引注。
附加箍筋或吊筋的几何尺寸应按照标准构造详图，结合其所在位置的主梁和次梁的截面尺寸而定。
⑤当在梁上集中标注的内容不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部分。
3）截面注写方式
截面注写方式是在梁平面布置图上对所有梁按规定进行编号，从每种编号的梁中各选一根，先将“单边剖面符号”画在该梁上，再引出绘制相应的截面配筋图，并在其上注出截面尺寸和配筋具体数值。截面注写方式既可以单独使用，也可与平面注写方式结合起来使用。
在截面配筋详图上注写截面尺寸b×h、上部筋、下部筋、侧面筋和箍筋的具体数值时，其表达形式与平面注写方式相同。

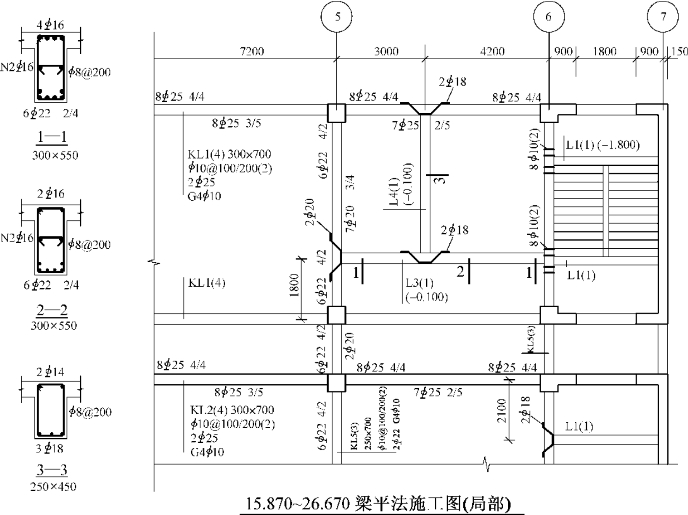

图15—16为梁平法施工图截面注写方式示例。
从上面制图规则和举例可以看出，平法实际上是在传统图示方法的基础上进行的一种简化标注形式，设计人员必须按照特定的制图规则绘图和标注，施工人员也必须按照相应的制图规则阅读。由于减掉了一些图样，对于设计者而言可以减少绘图工作量，而对于看图者来说也就要有更高的要求，一方面要熟悉平法这套简化规则，另一方面还要与相应的标准详图对照阅读，才能够真正理解清楚。
图15—16 梁平法施工图截面注写方式示例
