1）柱平法施工图的表示方法
柱平法施工图是在平面布置图上采用列表注写方式或截面注写方式表达。绘制柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制。
2）列表注写方式

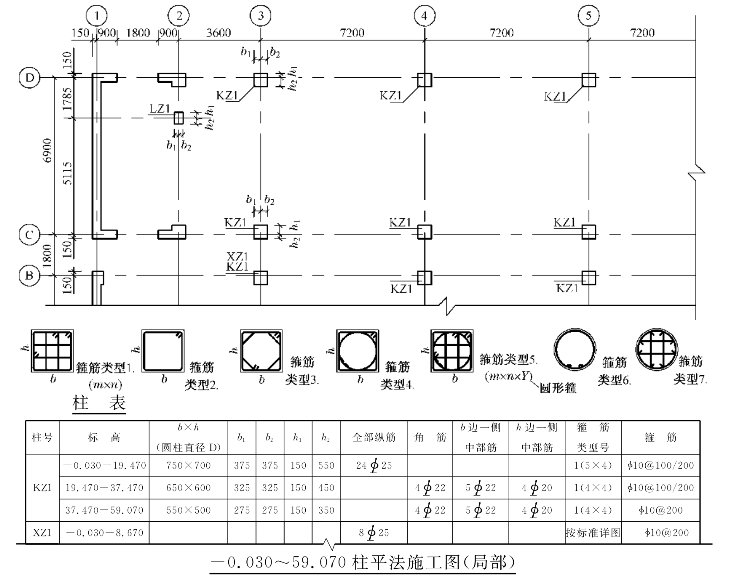

列表注写方式，是在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（包括柱截面对轴线的编心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图，图15—13为柱平法施工图列表注写方式示例。
图15—13 柱平法施工图列表注写方式示例
柱表中注写的内容如下：
（1）注写柱编号，柱编号由类型代号和序号组成，例如KZ1表示为第1号框架柱，LZ3为第3号梁上柱。
（2）注写各段柱的起止标高。
（3）对于矩形柱，注写柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值，须对应于各段柱分别注写。其中b＝b1＋b2，h＝h1＋h2。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，b1、b2和h1、h2中的某项为零或为负值；对于圆柱，表中b×h一栏改用在圆柱直径数字前加d表示。
为表达简单，圆柱截面与轴线的关系也用b1、b2和h1、h2表示，并使d＝b1＋b2＝h1＋h2。
（4）注写柱纵筋，当柱纵筋直径相同，各边根数也相同时，将纵筋注写在“全部纵筋”一栏中；除此之外柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。
（5）注写箍筋类型号及箍筋肢数。各种箍筋类型图以及箍筋复合的具体方式须画在表的上部或图中的适当位置，并在其上标注与表中相对应的b、h和类型号。
（6）注写柱箍筋，包括钢筋级别、直径与间距。当为抗震设计时，用斜线“/”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。当箍筋沿柱全高为一种间距时，则不使用“/”线。当圆柱采用螺旋箍筋时，在箍筋前加“L”。
当为非抗震设计时，在柱纵筋搭接长度范围内的箍筋加密，应由设计者另行加以注明。
3）截面注写方式

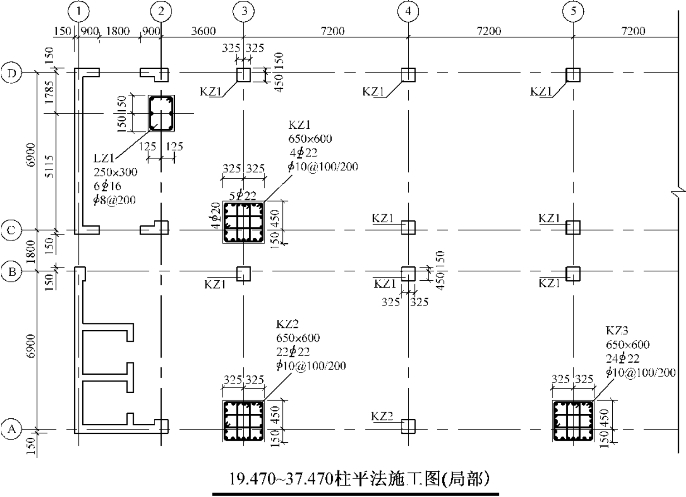

截面注写方式是在柱平面布置图上，每一种编号的柱选择一个截面位置，在原位放大绘制该柱截面配筋图。在各截面图上必须注写相应的柱编号、截面尺寸b×h、角筋或全部纵筋、箍筋的具体数值，以及柱截面与轴线关系b1、b2、h1、h2的具体尺寸。当纵筋采用两种直径时，须再注写截面各边中部筋的具体数值。图15—14为柱平法施工图截面注写方式示例。
图15—14 柱平法施工图截面注写方式示例
