读图举例：画法几何及土木工程制图
【摘要】：图15—9培训楼基础布置平面图整板基础包括基础板、板上基础梁和柱基，除基础梁和柱需另绘详图外，基础板的配筋是直接绘制在平面图上的。板底沿横向和纵向配置了受力筋，其规格为14＠160和16＠160，板顶也配置了双向受力筋规格为12＠160和14＠160。①～②和～轴线范围是电梯井坑基础，坑底部标高为—1.400m。图15—11是条形基础详图。基础上部是基础柱，尺寸450mm×400mm。平面图用局部剖面表示基础中双向钢筋的布置为φ8＠150和φ8＠130。

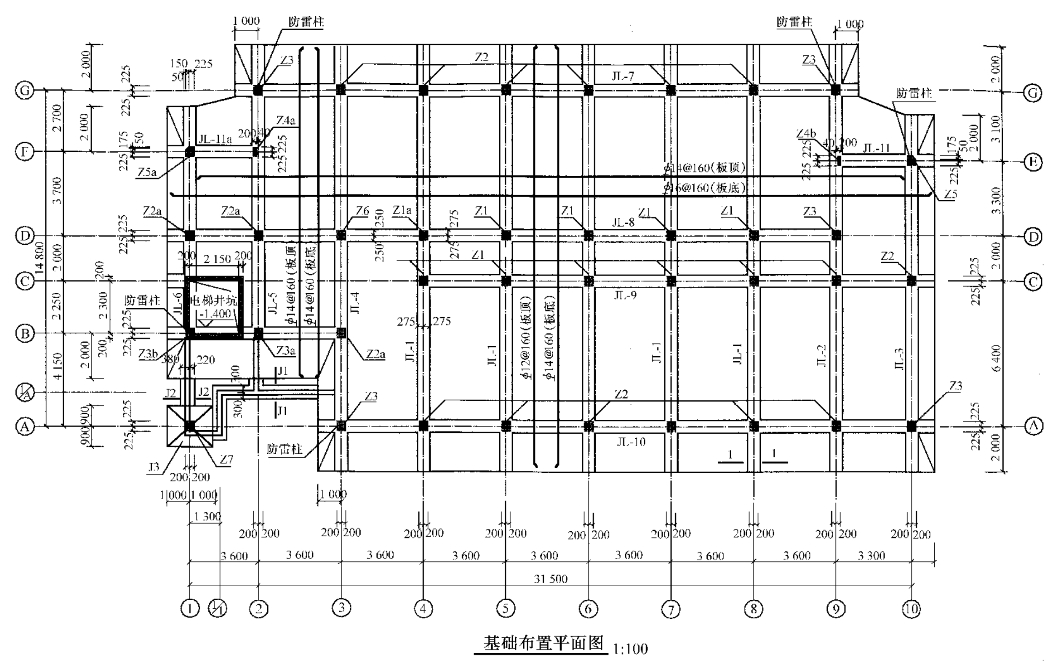

图15—9是培训楼基础布置平面图。绘图比例1∶100，图上显示基础包括三种不同的类型：轴线①～③和Ⓐ～Ⓑ区域是条形基础，轴线Ⓐ和①相交处是独立基础，其余绝大部分是整板基础。
条形基础用两条平行的粗实线表示剖切到的基础墙厚为240mm，基础墙两侧的中实线表示基础宽度为600mm，基础断面剖切符号注为J1和J2。
图15—9 培训楼基础布置平面图
整板基础包括基础板、板上基础梁和柱基，除基础梁和柱需另绘详图外，基础板的配筋是直接绘制在平面图上的。板底沿横向和纵向配置了受力筋，其规格为
14＠160和
16＠160，板顶也配置了双向受力筋规格为
12＠160和
14＠160。板厚350mm，板下有300mm垫层。为了表示基础梁、柱、板、垫层之间的关系和尺寸另绘制1—1局部剖面图，如图15—10所示。
图15—10 整板基础局部剖面图
图15—11 培训楼条形基础详图
图15—12 培训楼独立基础详图
图上涂黑的矩形方框是剖切到的钢筋混凝土柱，用Z加编号表示，与柱相连的是基础梁，横向分别为JL—1～JL—6，纵向分别为JL—7～JL—10，纵横相交形成井字结构。
①～②和Ⓑ～Ⓒ轴线范围是电梯井坑基础，坑底部标高为—1.400m。由于井墙是钢筋混凝土结构，故图上涂黑表示。

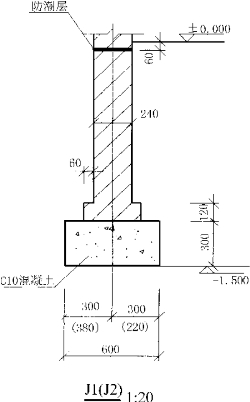

图15—11是条形基础详图。条形基础包括垫层、基础墙两部分。为了使地基能承载上部的荷载，基础底面需作相应放大，并用C10混凝土作基础垫层，垫层厚300mm、宽600mm。为了让基础墙所受的力均匀传给基础垫层，基础墙（厚240mm）底部向两边各放出四分之一砖长（60mm）二皮砖厚（120mm）的大放脚。在室内地面以下60mm处设置了防潮层，防止地下水或湿气渗蚀室内墙身。J1基础与J2基础基本相同，仅基础与轴线之间的位置稍有不同，故合用一个图表示，将不同的尺寸注在括号内。

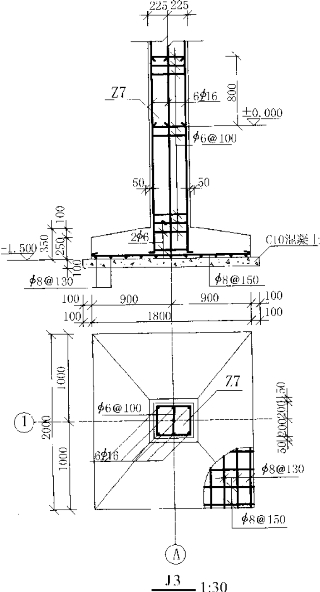

图15—12是独立基础详图。与条形基础详图相比，除了绘出垂直剖面图外还画出平面图。垂直断面图清晰地反映了基础是由垫层、基础、基础柱三部分构成。基础底部为2000mm×1800mm的矩形，基础高350mm并向四边逐渐减低到250mm形成四棱台形状。在基础底部配置了φ8＠130和φ8＠150的双向钢筋。基础下面用C10混凝土做垫层，垫层高100mm每边宽出基础100mm。基础上部是基础柱，尺寸450mm×400mm。柱内放置六根
16钢筋，钢筋下端直接伸到基础内部，上端与柱Z7中的钢筋搭接。基础内配置二道φ6箍筋，基础柱内箍筋按φ6＠100配置。平面图用局部剖面表示基础中双向钢筋的布置为φ8＠150和φ8＠130。
