土木工程制图实例：钢筋混凝土构件图
【摘要】：1）钢筋混凝土梁梁的结构详图一般包括立面图和断面图。图15—2a钢筋混凝土梁结构详图图15—2b混凝土梁内配筋立体示意图2）现浇钢筋混凝土板现浇钢筋混凝土板的结构详图常用配筋平面图和断面图表示。图15—3现浇钢筋混凝土板柱的立面图主要表示柱的高度方向尺寸，柱内钢筋配置、钢筋截断位置，钢筋搭接区长度，搭接区内箍筋需要加密的具体数量以及与柱有关的梁、板。图15—4现浇钢筋混凝土柱
1）钢筋混凝土梁
梁的结构详图一般包括立面图和断面图。
立面图主要表示梁的轮廓、尺寸及钢筋的位置，钢筋可以全画，也可以只画其中的一部分。如有弯筋，应标注弯筋起弯位置。各类钢筋都应编号，以便与断面图及钢筋表对照。
断面图主要表示梁的断面形状、尺寸，箍筋的形式及钢筋的位置。断面图的剖切位置应在梁内钢筋数量有变化处。钢筋表附在图样的旁边，其内容主要是每一种钢筋的形状、长度尺寸、规格、数量，以便加工制作和做预算。

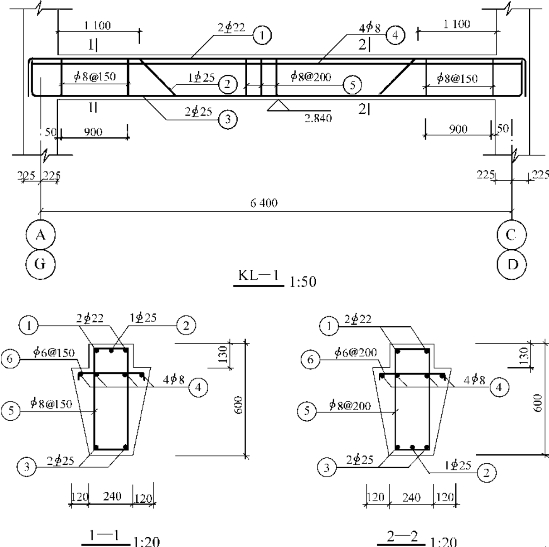

图15—2a是培训楼的框架梁KL—1结构详图。从立面图上轴线编号
及梁底标高2.840可以知道该梁是位于培训楼二层，Ⓐ到Ⓒ跨和Ⓖ到Ⓓ跨之间。梁上部配置两根①
22受力筋，下部配置二根③
25受力筋，一根弯筋②
25的起弯位置距两边柱边缘1100mm。由于弯筋的原因，梁的两端上下部受力筋配置数量发生变化，断面图的剖切位置就在这些有变化的地方，1—1断面位于梁端部，2—2断面位于梁中部。箍筋采用双肢箍形式，箍筋布置在梁中部为⑤φ8＠200，在两端距柱900mm范围加密为φ8＠150。断面图显示梁截面为花篮形式。顶部两侧各有一高为130mm的缺口，保证梁上搁置的板与梁顶面平齐。缺口下设有⑥φ6＠150/200的横向筋，并由4根架立筋④φ8来固定。梁内各种钢筋的位置可参见图15—2b。
图15—2a 钢筋混凝土梁结构详图
图15—2b 混凝土梁内配筋立体示意图
2）现浇钢筋混凝土板
现浇钢筋混凝土板的结构详图常用配筋平面图和断面图表示。配筋平面可直接在平面图上绘制，每种规格的钢筋只需画一根并标出其规格、间距。断面图反映板的配筋形式。板的配筋有分离式和弯起式两种，如果板的上下部钢筋分别单独配置称作分离式，如果支座附近的上部钢筋是由下部钢筋直接弯起的就称之为弯起式。在断面图上还需要注明板底标高。

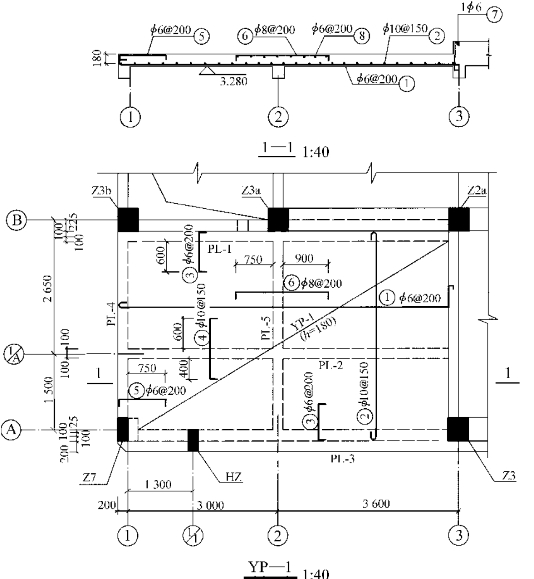

图15—3是培训楼雨篷板的详图。从配筋图上的轴线编号Ⓐ～Ⓑ、①～③及断面图上板底标高3.280可以知道其位置在培训楼正门的上方。
平面图绘图比例1∶40，图中显示受力筋主要由水平布置的①φ6＠200和竖向布置的②φ10＠150钢筋构成。在梁PL—1，PL—2，PL—3，PL—4，PL—5的位置，板的上部分别布置φ6＠200、φ10＠150、φ6＠200、φ6＠200、φ8＠200等抗剪抗弯矩的分布筋，且在②轴线的附近范围内均布置⑧φ6＠200的抗压负筋，见断面图1—1。一般抗压负筋是不画在平面图上的，其位置、规格和间距常写在说明中或在断面图上表示。
断面图1—1的剖切位置标注在平面图上，为了便于对照阅读，绘图比例和平面图相同。图上表明雨篷板的配筋形式是分离式的。③轴线是雨篷与其他结构的交接处，板底水平布置的主筋在此向上翘起外伸，并在翘起端另增加一根⑦φ6构造钢筋，以利于提高建筑物的整体性。
3）现浇钢筋混凝土柱
柱是房屋的主要承重构件，其结构详图包括立面图和断面图，如果柱的外形变化复杂或有预埋件，则还应增画模板图，模板图上预埋件只画位置示意和编号，具体细部情况另绘详图。
图15—3 现浇钢筋混凝土板
柱的立面图主要表示柱的高度方向尺寸，柱内钢筋配置、钢筋截断位置（φ钢筋以上用45°斜短线表示），钢筋搭接区长度，搭接区内箍筋需要加密的具体数量以及与柱有关的梁、板。
柱的截面一般为矩形，断面图主要反映截面的尺寸、箍筋的形状和受力筋的位置、数量。断面图的剖切位置应设在截面尺寸有变化及受力筋数量、位置有变化处。

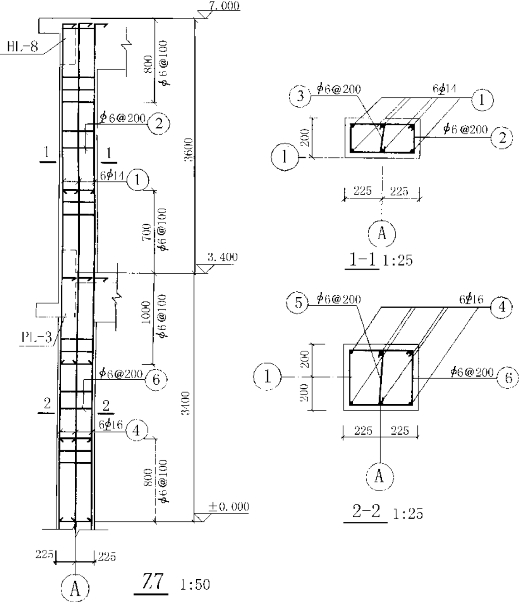

图15—4是培训楼柱Z7的详图。立面图显示柱高7m，±0.000以下基础部分不画，用折断线隔开（柱基础部分在基础图上表示）。在标高3.400m以下，受力筋为6
16，在3.400m以上受力筋为6
14，钢筋搭接区在±0.000以上，长度为800mm，在标高3.400m附近为1700mm。在搭接区内箍筋加密为φ6＠100，其他部位为φ6＠200。标高7.000m以下800mm范围内虽不是钢筋搭接区，但因靠近梁的关系箍筋布置也加密为φ6＠100。
断面图中轴线编号说明柱Z7的空间位置是在轴线Ⓐ和①的相交处。断面图内箍筋为双肢箍。共六根受力筋，其中四根固定在箍筋四角，另外两根用联系筋固定在箍筋中间部位。联系筋的配置情况与箍筋一样。
对照立面图上的剖切位置可以看出，柱在标高3.400m以上随着荷载的减小，其截面宽度也由400mm减至200mm。
图15—4 现浇钢筋混凝土柱
