楼梯详图示例及画法技巧

【摘要】:图14—19楼梯各部分立体示意图通常楼梯该楼梯为双跑平行楼梯,每层由两个梯段和一个休息平台组成。楼梯详图包括楼梯平面图、剖面图、节点详图,主要表示楼梯的类型、结构、尺寸、梯段的形式和栏杆的材料及做法等。图14—20是培训楼西端楼梯(甲梯)详图,平面图和剖面图的比例均为1∶40。楼梯平面图实质上是楼梯间的水平剖面图,剖切高度在每层的第一梯段,按规定图中用斜折断线表示。图14—21楼梯节点详图

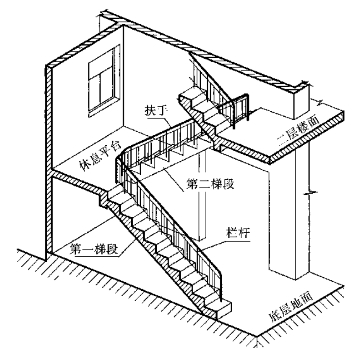

图14—19 楼梯各部分立体示意图

通常楼梯该楼梯为双跑平行楼梯,每层由两个梯段和一个休息平台组成。如图14—19所示。

楼梯详图包括楼梯平面图、剖面图、节点详图,主要表示楼梯的类型、结构、尺寸、梯段的形式和栏杆的材料及做法等。

图14—20是培训楼西端楼梯(甲梯)详图,平面图和剖面图的比例均为1∶40。楼梯间宽度为3000mm,每一梯段的宽度为1300mm。楼梯每级宽均为270mm,高均为175mm,由于层高不一样,所以每层踏步数也不相同,一层和二层为20级,其余各层均为18级。休息平台的宽度各层有所不同。一层和二层为1270mm,三~六层为1540mm。楼梯平面图实质上是楼梯间的水平剖面图,剖切高度在每层的第一梯段,按规定图中用斜折断线表示。在平面图中梯段的水平长度应为踏步数减去1后乘以踏步宽的积,如一层平面图中第一梯段有10级应注写为“9×270=2430”,其他各层标注均类似。顶层平面图未剖切到楼梯,而是从顶层(屋面)向下投影,画出了下面的各段楼梯,从图中可以看出最上一段楼梯的位置有所不同。

楼梯1—1剖面图的剖切符号标注在一层平面图中。凡剖到的梯段应按剖开绘制(涂黑表示),未剖到但投影能看到的梯段则只画出轮廓线。剖面图中梯段的高度尺寸习惯上是用踏步数乘以踏步高表示的,如底层第一梯段的尺寸标注为“10×175=1750”,所注尺寸与休息平台和楼层的标高相符。由于图幅所限,剖面图的上部未画全。

图14—20 培训楼西端楼梯(甲梯)详图

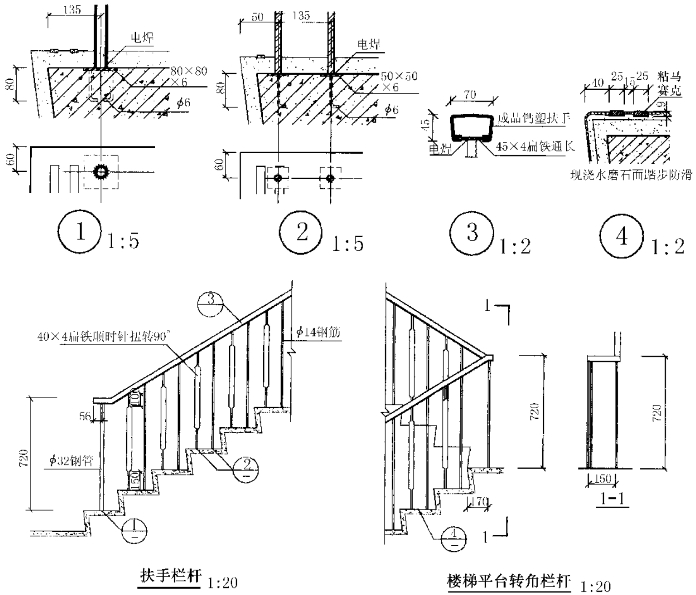

图14—21是楼梯节点详图。图中表明了踏步、金属栏杆、扶手、防滑条的有关尺寸及具体做法。踏步为现浇水磨石面层,表面贴有两排马赛克防滑条,防滑条距踏步外缘40mm,两排防滑条间距15mm。金属栏杆下端焊接固定在预埋件上,上端用45×4的通长扁铁焊连。栏杆每级踏步安放二根,两栏杆间距135mm,栏杆距踏步外缘50mm。扶手为成品钙塑扶手用螺钉固定在扁铁上。

建筑施工图中详图是大量的,以上只是选择重要的介绍。阅读建筑施工图应从整体到局部,再到细部,依次看图,反复对照,才能将房屋的整体和各部分构造的形状、尺寸、做法等情况完全了解清楚。

图14—21 楼梯节点详图
