图解示范：画法几何及土木工程制图
【摘要】：图14—7是某培训楼的底层平面图，是用1∶100的比例绘制的。门厅、走廊标高为—0.030，比房间地面±0.000略低。图14—7培训楼底层平面图该建筑为框架结构，主要承重构件为钢筋混凝土柱，由于其断面太小所以涂黑表示，断面尺寸为400mm×450mm。在走廊西部同一标高符号处由下向上注出的标高分别表明三～六层的标高为6.970，10.120，13.270，16.420m。西端花架仅为三层平面图所有。客房构造另有详图说明。这里图14—11是主体屋顶平面图部分。
图14—7是某培训楼的底层平面图，是用1∶100的比例绘制的。该建筑平面形状基本为矩形，中间有一条东西向走廊，房间分南北两边布置，南边是小餐厅、商品部、接待室等，北边是加工部、库房、服务台、厕所等。东西两侧设有楼梯间，由于楼梯构造不同分别注出甲、乙以示区别。走廊西端有一部服务电梯供人员上下使用，东端还有一部成品提升机供内部载货用。门厅在房屋的西头，正门朝南，标注M1，为双扇弹簧门，门外平台标高—0.040m，平台外有二级台阶。门厅、走廊标高为—0.030，比房间地面±0.000略低。

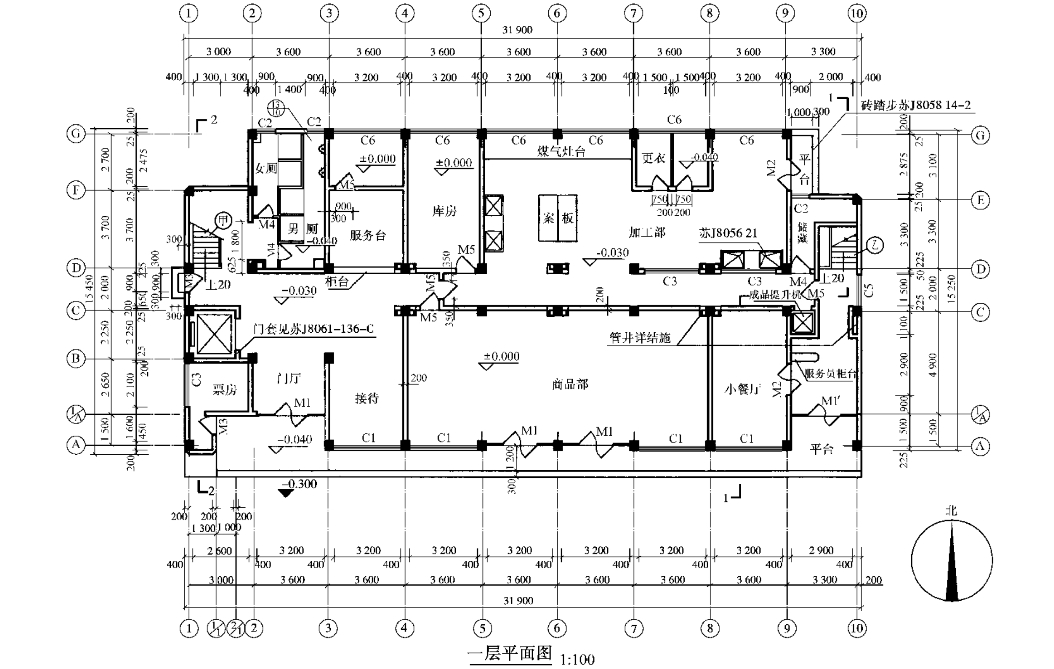

图14—7 培训楼底层平面图
该建筑为框架结构，主要承重构件为钢筋混凝土柱，由于其断面太小所以涂黑表示，断面尺寸为400mm×450mm。剖切到的墙用粗实线双线绘制，墙厚200mm，这里的墙仅起围护和分隔作用，用空心砌块砌筑。
房屋的定位轴线是以柱的中心位置确定的，横向轴线从①～⑩，纵向轴线从Ⓐ～Ⓖ。应注意墙与轴线的位置有两种情况，一种是墙中心线与轴线重合，另一种是墙面与轴线重合。图中除了主要轴线外还编有附加轴线，如
和
分别表示①轴线右附加的第一根轴线和第二根轴线，
表示Ⓐ轴线后附加的第一根轴线。
沿内走廊两侧的柱旁设有管井，主要是为满足给排水管道安装的需要。管井构造可见有关详图。厕所间右上角标注的
符号是详图索引符号，它表明厕所另画有详图，详图在第10张图纸上。（因幅面限制，详图省略）
因为在平面图上培训楼前、后、左、右的布置不同，所以沿图四周都标注了三道尺寸。最外面一道反映培训楼的总长31900mm，总宽15450mm，第二道反映柱子的间距，第三道是柱间墙或柱间门、窗洞的尺寸。
图14—8是培训楼二层平面图。与底层平面图相比，减去了室外的附属设施台阶及指北针。东西两端的楼梯表示方法与底层不同，不仅画出本层上第三层的部分楼梯踏步，还将本层下第一层的楼梯踏步画出。房间布置也有很大的变化，东部是一大餐厅，西部是教室和会议室，并利用正门雨篷上方的区域改建为平台花园。位于Ⓐ轴线附近③～⑨轴线间的墙体外移200mm，建筑物总宽度尺寸也因此改为15450mm。其他图示内容与底层平面图相同。
图14—9是培训楼三～六层平面图，由于它们的平面布置基本相同所以合用一张标准层平面图。在走廊西部同一标高符号处由下向上注出的标高分别表明三～六层的标高为6.970，10.120，13.270，16.420m。西端花架仅为三层平面图所有。房间布置：走廊两边是客房，除东端有一套间外其余均为标准客房。客房构造另有详图说明。位于Ⓖ轴线的墙体外移200mm，建筑物总宽尺寸因此改为15650mm。其他图示内容与底层和二层平面图相同，不再多叙。
图14—10是培训楼顶层平面图。其西端楼梯还需通向屋面，东端楼梯到此为止。房间布置除东端套间改为客房和小会议室外，其他与三～六层相同。
培训楼屋面平面图应包括主体屋顶平面图和机房屋顶平面图两部分内容。这里图14—11是主体屋顶平面图部分（机房屋顶平面图省略）。图中除画有泛水3%，水箱、天沟、雨水管位置外还画有顶层到屋面，屋面到电梯机房的楼梯，表明了屋面与电梯机房和屋顶之间的关系。此外屋面与雨水管之间的详细构造，屋面与排风管之间的详细构造，均参见标准图集苏J8053中的有关部分。
