绘制房屋建筑施工图的相关规定
【摘要】：1）图线在建筑施工图中，为反映不同的内容和层次分明，图线采用不同的线型和线宽，具体规定见表14—1。2）比例房屋建筑体形庞大，通常需要缩小后才能画在图纸上。表14—2建筑施工图的比例3）定位轴线在学习定位轴线的布置和画法之前，先简单介绍一下与之相关的建筑“模数”概念。定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。4）尺寸和标高注法建筑施工图上的尺寸可分为定形尺寸、定位尺寸和总体尺寸。
建筑施工图应按正投影原理及视图、剖面、断面等基本图示方法绘制，为了保证质量、提高效率、统一要求、便于识读，除应遵守《房屋建筑制图统一标准》中的基本规定外，还应遵守《建筑制图标准》GB/T50104—2010。
1）图线
在建筑施工图中，为反映不同的内容和层次分明，图线采用不同的线型和线宽，具体规定见表14—1。

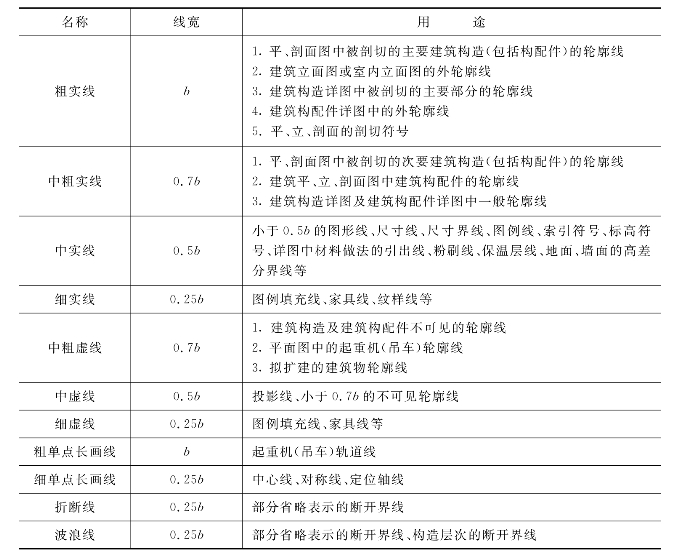

表14—1 建筑施工图中图线的选用
在同一张图纸中较简单的图样可采用三种线宽的组合，线宽比为b∶0.5b∶0.25b。或采用两种线宽组合，线宽比宜为b∶0.25b。
2）比例
房屋建筑体形庞大，通常需要缩小后才能画在图纸上。建筑施工图中，各种图样采用比例见表14—2。

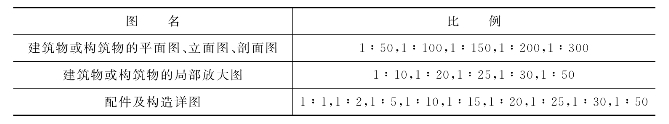

表14—2 建筑施工图的比例
3）定位轴线
在学习定位轴线的布置和画法之前，先简单介绍一下与之相关的建筑“模数”概念。所谓建筑“模数”是指房屋的跨度（进深）、柱距（开间）、层高等尺寸都必须是基本模数（100mm用M0表示）或扩大模数（3M0、6M0、15M0、30M0、60M0）的倍数，这样便于设计规范化，生产标准化，施工机械化。
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。定位轴线的距离一般应满足建筑模数尺寸。施工图上，定位轴线应用细点画线表示。在线的端部画一直径为8～10mm的细线圆，圆内注写编号。
在建筑平面图上编号的次序是横向自左向右用阿拉伯数字编写，竖向自下而上用大写拉丁字母编写，字母I，O，Z不用，以免与数字1，0，2混淆。定位轴线的编号宜注写在图的下方和左侧。
4）尺寸和标高注法
建筑施工图上的尺寸可分为定形尺寸、定位尺寸和总体尺寸。定形尺寸表示各部位构造的大小，定位尺寸表示各部位构造之间的相互位置，总体尺寸应等于各分尺寸之和。尺寸除了总平面图及标高尺寸以米（m）为单位外，其余一律以毫米（mm）为单位。注写尺寸时，应注意使长、宽尺寸与相邻的定位轴线相联系。
标高是用以表明房屋各部分（如室内外地面、窗台、雨篷、檐口等）高度的标注方法。在图中用标高符号加注高程数字表示，见图14—2。标高符号用细实线绘制，符号中的三角形为等腰直角三角形，顶端所指为实际高度线。图14—2a，b是个体建筑物图样上用的标高符号，长横线上下可用来注写标高尺寸，单位为米，注写到小数点后面三位（总平面图上可注到小数点后两位）。图14—2c是涂黑的标高符号，用在总平面图及在底层平面图表示室外地坪标高。(https://www.chuimin.cn)
图14—2 标高符号
标高分绝对高程和相对高程两种。在我国绝对高程是以青岛附近黄海平均海平面为标高零点，其他各地以此为基准。相对高程一般是以房屋底层室内地坪的绝对高程为基准零点。零点标高用±0.000表示，低于零点的标高为负数，负数标高数字前须加注“—”号，如—0.600，高于零点的正数标高数字前不加“＋”号，如3.500。建筑物的高度方向的尺寸有毛尺寸和光尺寸分之分。毛尺寸是指建筑物未经装修、粉刷前的尺寸，而光尺寸是经装修、粉刷后最终完成的尺寸。例如建筑物楼地面、阳台地面、台阶表面等处应注写光尺寸，而其余部位注写毛尺寸。
5）索引符号与详图符号
图样中的某一局部或构件，如需另见详图，应以索引符号索引。在图样需画详图的部位加注索引符号，在所画的详图上加注详图符号。

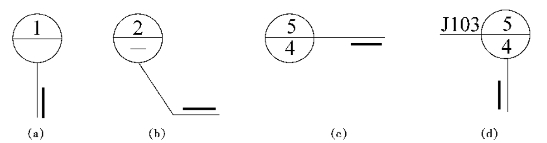

索引符号是由直径为10mm的圆和水平直径组成，圆及直径均应以细实线绘制，见图14—3a。如索引出的详图与被索引的图样同在一张图纸内，应在索引符号的上半圆内用阿拉伯数字注明该详图的编号，并在下半圆内画一段水平细实线，见图14—3b。如索引出的详图与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的图号，见图14—3c。如索引出的详图采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。如图14—3d，表示第5号详图是在标准图册J103的第4号图纸上。
图14—3 索引符号
索引符号如用于索引剖面详图时，应在被剖切的部位绘制剖切位置线（粗短线），并以引出线引出索引符号，引出线所在的一侧应为剖视方向，如图14—4所示。图14—4a表示剖切后向左投影，图14—4b表示剖切后向下（或向前）投影，图14—4c表示剖切后向上（或向后）投影，图14—4d表示剖切后向右投影。
图14—4 用于索引剖面详图的索引符号
图14—5 详图符号
详图的位置和编号以详图符号表示，见图14—5。详图符号的圆用粗实线绘制，直径14mm。如果详图与被索图样同在一张图纸内，只在详图符号内用阿拉伯数字注明详图编号，见图14—5a。如详图与被索图样不在一张图纸内，用细实线在详图符号内画一水平直径，在上半圆内注明详图编号，在下半圆内注明被索引图样的图纸号，见图14—5b。
6）建筑施工图常用图例
为了简化作图，建筑施工图中常用的建筑构配件图例见表14—3，建筑材料图例参见第10章表10—6。
