画法几何及土木工程制图：几点说明
【摘要】：1）AutoCAD软件的版本不断更新，功能越来越强大，但基本内容和用法是相同的。4）AutoCAD在运行时还具有自动保存功能，可以降低意外情况带来的损失。图13—33AutoCAD经典工作主界面在默认情况下主界面上已经打开了一些常用的工具条，如“标准工具条”、“对象特性工具条”、“绘图工具条”、“修改工具条”等。
1）AutoCAD软件的版本不断更新，功能越来越强大，但基本内容和用法是相同的。本章只是简要的介绍，以引导初学者入门，需要详细了解该软件的丰富内容，请参考AutoCAD的使用手册和有关专著。
2）AutoCAD的各个不同版本是向上兼容的，也就是说新版软件能打开旧版所保存的图形文件，反之则不行。例如AutoCAD2012能打开AutoCAD2007保存的文件，而AutoCAD2007不能打开AutoCAD2012的文件。新版软件可以利用SAVEAS命令“另存为”旧版格式文件。2004、2005、2006是相同类型，2007、2008、2009是相同类型，2010、2012、2013是相同类型。相同类型的图形文件是兼容的。
3）绘图工作期间要养成随时保存文件的良好习惯，以免造成损失。AutoCAD所保存的图形文件的后缀名为“×××.dwg”，每次图形修改后重新保存文件还同时建立了后缀名为“×××.bak”的后备文件，它是保存前原文件的副本，以防原文件丢失。后备文件不能直接打开，如果要恢复原文件，可将该文件的后缀名“bak”改为“dwg”即可。
4）AutoCAD在运行时还具有自动保存功能，可以降低意外情况带来的损失。系统每隔一段时间（默认为10分钟）自动将当前图形文件保存为临时文件，临时文件的后缀名为“ac$”。临时文件的地址可以按如下方法寻找：在“工具”菜单中单击“选项”，即弹出选项对话框，选择“文件”标签，在其中找到“自动保存文件位置”，展开后就显示临时文件的存放位置，按此路径就能找到相应的临时文件。需要打开时则将其后缀名改为“dwg”即可。

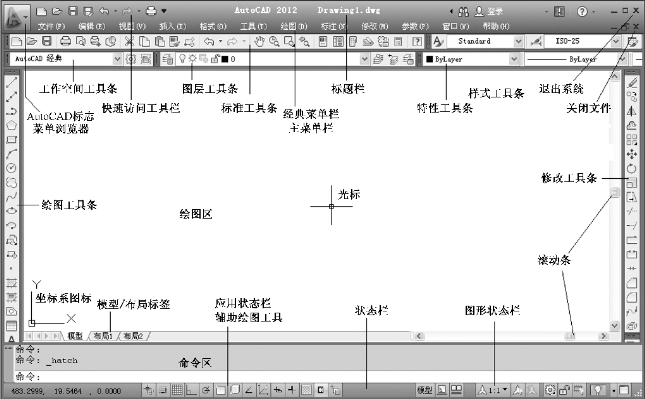

5）AutoCAD2012是最新版本，功能强大，用户界面也有大的改变，如果习惯使用旧版的界面，可以在“快速访问工具栏”上将工作空间切换为“AutoCAD经典”，其工作主界面如图13—33所示。
图13—33 AutoCAD经典工作主界面
在默认情况下主界面上已经打开了一些常用的工具条，如“标准工具条”、“对象特性工具条”、“绘图工具条”、“修改工具条”等。AutoCAD提供了几十种工具条，只要在任意工具条上右击，就会显示有全部工具条的快捷菜单，可以很方便地实现工具条的调出和隐藏。工具条可以浮动放置，用鼠标按住工具条前边位置，就能在窗口任意拖动。在工具条上用形象的图标来表示相应的命令，非常直观方便。当鼠标箭头移到某图标上时，稍停片刻即可显示该项命令的功能。利用工具条上的图标可完成常用命令的操作功能。这是AutoCAD的最大特色之一，用户都很喜欢。
