绘制建筑平面图和立面图|画法几何及土木工程制图
【摘要】：例13—10绘制本书中第16章某住宅建筑平面图。绘制比较复杂的工程图样，用图层可以有效地管理各个部分内容和图线。可按绘制的各部分内容分图层，也可按线型和线宽分图层。②利用偏移轴线，绘制出两条墙线，然后关闭作图线图层。图13—31绘制建筑平面图的步骤④画各种类型的门窗图例，然后复制到图中相应位置。绘图方法与步骤如图13—32所示：①先画出建筑立面的主要外轮廓。图13—32绘制建筑立面图的步骤

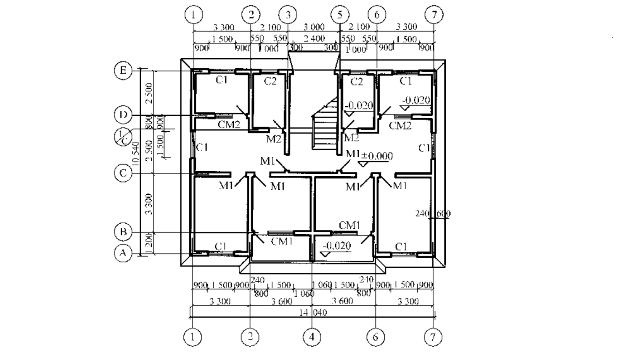

例13—10 绘制本书中第16章某住宅建筑平面图（见图16—16）。
绘制比较复杂的工程图样，用图层可以有效地管理各个部分内容和图线。可按绘制的各部分内容分图层，也可按线型和线宽分图层。这里建议分为：墙线、门窗、其他部分、定位轴线、尺寸标注、文字、作图线等图层。绘图方法与步骤如图13—31所示。

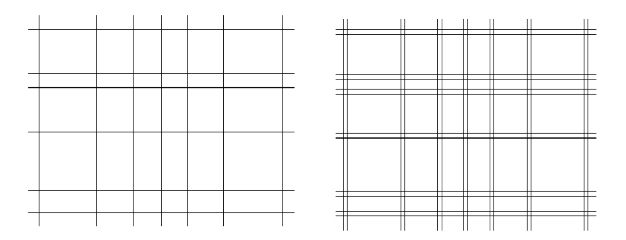

①先在作图线图层，根据定位轴线尺寸画出水平和垂直参照线。
②利用偏移轴线，绘制出两条墙线，然后关闭作图线图层。

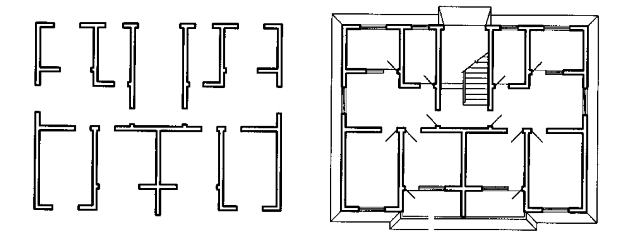

③根据门窗位置进行修剪，形成实际墙线。
图13—31 绘制建筑平面图的步骤
④画各种类型的门窗图例，然后复制到图中相应位置。
⑤画出如阳台、散水、台阶等部位的投影。
⑥绘制定位轴线（点画线）和端部的圆并标注编号。
⑦设置尺寸样式并进行尺寸标注。
⑧其他图线的绘制和标注文字。仔细检查，完成全图。

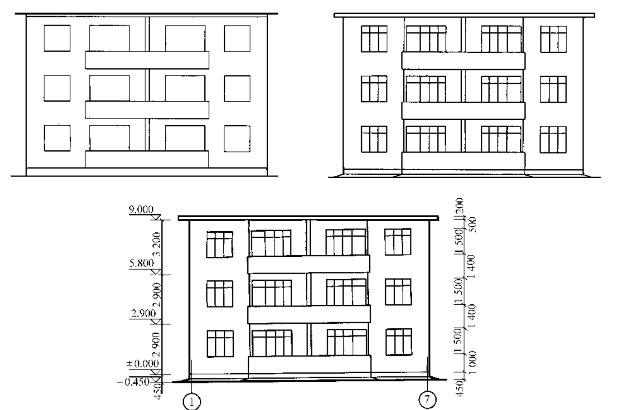

例13—11 绘制本书中第16章某住宅建筑立面图（见图16—16）。
为了便于绘图和管理，建议创建图层为：粗实线、中实线、细实线、尺寸标注、文字等。绘图方法与步骤如图13—32所示：

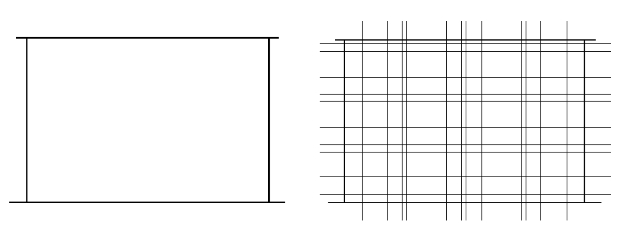

①先画出建筑立面的主要外轮廓。
②根据门窗和阳台的位置尺寸，绘制水平线和垂直线。
③修剪后形成门窗和阳台的轮廓。
④画门窗内的分格线和其他细部（如檐口、墙脚等）的投影。
⑤设置尺寸样式并进行尺寸标注，标高符号可定义成图块使用。
⑥其他图线的绘制和文字标注。
⑦仔细检查，完成全图。
图13—32 绘制建筑立面图的步骤
