绘制平面图形的画法-画法几何及土木工程制图
【摘要】：图13—27绘制五角星具体绘图步骤如下：①输入半径为50画圆；图13—28绘制平面图形②利用捕捉圆心为中心点，画正五边形；③用直线连接五边形各个对角点；④删去正五边形，然后修剪掉五角星内部的线段；⑤将五角星设置成粗实线，圆设置成细双点长画线。例13—7绘制如图13—28所示平面图形。图13—29绘制立交桥平面图绘图方法和主要步骤如下：①先按尺寸绘制出各条道路的中心线。

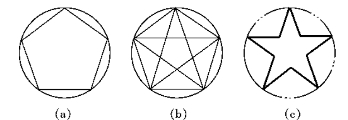

例13—6 绘制圆内接五角星，如图13—27所示。
图13—27 绘制五角星
具体绘图步骤如下（使用的绘图命令注写在括号内，实际使用相应的图标则更方便）：
①输入半径为50画圆（CIRCLE）；
图13—28 绘制平面图形
②利用捕捉圆心为中心点，画正五边形（POLYGON）；
③用直线连接五边形各个对角点（LINE）；
④删去正五边形，然后修剪掉五角星内部的线段（ERASE、TRIM）；
⑤将五角星设置成粗实线，圆设置成细双点长画线。
例13—7 绘制如图13—28所示平面图形。
绘图方法与步骤如下：
①先绘制水平和垂直中心线（LINE）。
②画带圆角的矩形，圆角半径设为15（RECTANGLE）。
③作出小圆的中心线，再画直径为14的小圆（LINE、CIRCLE）。
④可直接画4个小圆，或利用复制、镜像功能绘制（COPY、MIRROR）。
⑤作出中间长圆形两端圆心线，并画半径为10的两个圆（LINE、CIRCLE）。
⑥剪去两个圆内侧的半圆弧，用直线相连（TRIM、LINE）。
⑦将中心线设置成细单点长画线，其他设置为粗实线。
⑧调整好尺寸样式，并进行尺寸标注（DIMSTYLE）。

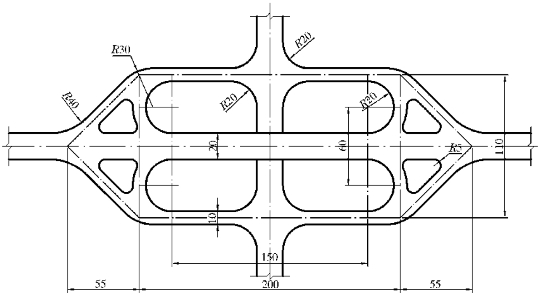

例13—8 绘制立交桥平面图形，如图13—29所示。
图13—29 绘制立交桥平面图
绘图方法和主要步骤如下：
①先按尺寸绘制出各条道路的中心线（LINE）。
②按照主干道的路宽20，将中心线向两侧平行偏移10，形成道路边线（OFFSET）。
③按照匝道的路宽10，将中心线向两侧平行偏移5，形成道路边线（OFFSET）。
④根据圆心位置画出匝道转弯处的圆，半径为20，并剪切成半圆（CIRCLE、TRIM）。
⑤用圆角命令画各处的连接圆弧，半径分别为40、30、20和5（FILLET）。
⑥利用修剪功能仔细将各处无用的图线剪去（TRIM）。
⑦在道路的端部画折断线，有些图线的长短也需要适当调整，（LINE、LENGTHEN）。
⑧把道路边线设置成粗实线，中心线设置为细点画线，其他为细实线。
⑨调整好尺寸样式，并进行尺寸标注（DIMSTYLE）。
