文本尺寸标注指南画法几何及土木工程制图
【摘要】：为使尺寸标注符合制图标准，需要对尺寸标注的样式进行设置。AutoCAD将尺寸标注主要分为长度型和径向型两大类。图13—22是各种尺寸标注的参考示例。④如果尺寸标注在图上太小，需要放大，可在“调整”选项卡中把“使用全局比例”的数字1改为3，则在图上的尺寸标注将放大为3倍。
1）文本注写
（1）定义文本样式
命令：STYLE/ST ↙ 或单击图标
说明：命令执行后即弹出“文字样式”对话框（如图13—21所示），要输入文本样式名称、字体、字高等文本要素。文本样式需要先建立后使用。系统默认样式名称为Standard，其设置也可以更改。

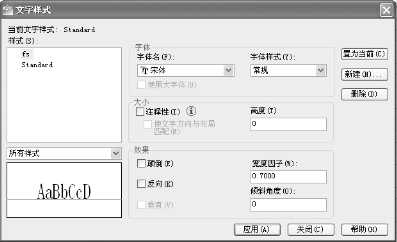

图13—21 文字样式对话框
（2）注写文本
命令：MTEXT/MT ↙ 或单击图标
。
说明：按提示在指定注写文本框的两个对角点后，在功能区即显示一个临时选项卡，各为“文字编辑器”，它包括“样式”、“格式”、“段落”、“插入”等面板。可以设置文字的样式、字体、字高行距等参数，然后就可以在指定的区域输入要注写的文字内容。
2）尺寸标注
（1）尺寸标注的概念
尺寸标注是工程图样上的重要组成部分，它由尺寸线、尺寸界线、尺寸起止符号和尺寸数字四部分组成。为使尺寸标注符合制图标准，需要对尺寸标注的样式进行设置。
AutoCAD将尺寸标注主要分为长度型和径向型两大类。长度型尺寸标注包括水平线性标注、垂直线性标注、对齐标注、连续标注、基线标注；径向型尺寸标注包括半径标注、直径标注、角度标注等。图13—22是各种尺寸标注的参考示例。

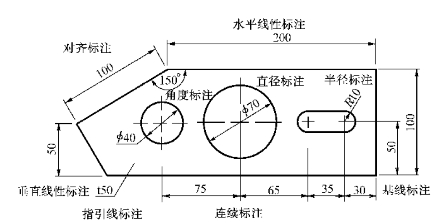

图13—22 各种尺寸标注示例
（2）尺寸标注样式的设置
命令：DIMSTYLE/D/DST ↙ 或单击图标
。
说明：尺寸标注样式的设置比较复杂，主要操作如下：
①命令执行后即弹出“标注样式管理器”对话框，如图13—23所示。系统默认设置的样式为“ISO—25”，如果要对其修改就单击“修改”按钮，则弹出“修改标注样式”对话框。
②如果单击“新建”按钮，即弹出“新建新标注样式”对话框，输入名称后，单击“继续”按钮，则弹出“新建标注样式”对话框（新建和修改的对话框内容相同），如图13—24所示。于是就可以对尺寸标注的各个部分进行设置了。
图13—23 尺寸标注样式管理器

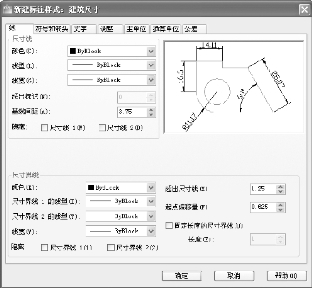

图13—24 新建标注样式对话框

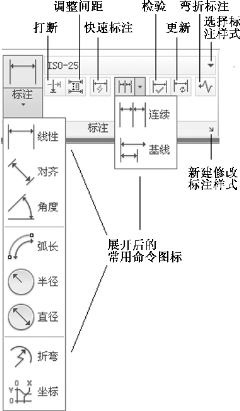

图13—25 尺寸标注面板展开
③例如建筑图需要将尺寸的起止符号设置为斜线，可在“直线和箭头”选项卡中把箭头改为建筑标记的斜线。
④如果尺寸标注在图上太小，需要放大，可在“调整”选项卡中把“使用全局比例”的数字1改为3，则在图上的尺寸标注将放大为3倍。由于篇幅所限其他设置不赘述。
（3）尺寸标注的操作
实际标注尺寸时选择功能区的“注释”选项卡，将“标注”面板展开，各项功能如图13—25所示，这样使用起来才方便。也可以调出“标注”工具条进行尺寸标注。
例13—5 标注图13—6中的多边形的尺寸。
这里主要是练习长度型尺寸的标注方法，具体操作步骤如下，标注结果如图13—26所示。
①为了准确捕捉线段的端点和交点，首先单击状态栏上的“对象捕捉”按钮，打开自动捕捉模式，或调出对象捕捉工具条；
图13—26 标注尺寸
②单击面板上“线性标注”图标，然后在图中捕捉A点和B点，系统自动会检测AB的长度为80，向左拉适当距离后单击，即可标出垂直尺寸；
③单击“线性标注”图标，在图中捕捉B点C点，向下拉标注出水平尺寸100；接着单击“连续标注”图标，依次捕捉D点和E点，则61和50自动水平对准标注；
④同样，先单击“线性标注”图标，向右拉标出垂直尺寸35，再连续标注出100；
⑤标注AG斜线的长度，单击“对齐标注”图标，捕捉A点和G点，向左上方拉适当距离，标注出其长度82。
