1)图层
(1)图层的概念
图层可以理解为透明的纸,在每层纸上绘制出图样的各个不同部分,然后将各个图层叠合起来形成了完整的图样。利用图层可以有效地管理复杂的图样,提高工作效率。
(2)图层的特性
①每个图形文件根据需要可以建立多个图层,并为图层设置相应的名称、颜色、线型、线宽等特性。开始绘制一个新图形时,系统将自建“0”图层,它不能删除或更名。
②各图层有相同的坐标系、绘图界限和显示缩放倍数。可以对位于不同图层上的对象同时进行编辑操作。
③正在使用的图层为当前层,绘图总是在当前层上进行的。“图层”面板上显示当前层的名称状态等信息,可以随时改变当前层。
④图层的状态有打开与关闭、冻结与解冻、锁定与解锁。打开层上的图形可显示,可编辑和打印输出;关闭层上的图形将不显示,不能编辑,也不能输出。锁定层上的图形可显示和输出,但不能编辑和修改。冻结状态与关闭表现相同,不同的是对于冻结层上的对象,系统内部将不进行计算。
(3)图层的设置
命令:LAYER/LA ↙ 或单击图标。
说明:命令执行后即弹出“图层特性管理器”对话框,如图13—18所示。可进行如下操作:

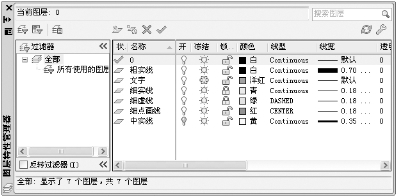

图13—18 图层特性管理器
①新建图层:单击“新建”按钮,则自动生成名为“图层1”的新图层。
②图层更名:在图层列表中选中要更改的层名,然后输入相应的名称。
③删除图层:先选中要删除的图层,再单击“删除”按钮即可。若图层上绘有图形时,不能被删除。
④控制状态:单击图层列表中的形象图标即可切换。灯泡黄色为打开,灰色为关闭;太阳为解冻,雪花为冻结;锁形开为解锁,锁形闭为锁定。
⑤设置颜色:单击图层列表中的颜色方框,即弹出“选择颜色”对话框,可指定颜色。
⑥设置线型:单击图层列表中的线型名称,即弹出“选择线型”对话框,可指定线型。如果没有所需线型,再单击“加载”按钮,将弹出的“加载线型”对话框,选择相应的线型调入后,才可以使用。常用的线型名称有:Continuous实线,CENTER点画线,DASHED虚线等。
⑦设置线宽:单击图层列表中的线宽,即弹出“线宽”对话框,进行选择。
(4)对象特性的概念及设置
①每一个绘制的对象(图线、文字等)都有特定的颜色、线型、线宽等性质,它们必存在于某一图层上。
②在主界面的功能区“常用”选项卡上有“特性”面板(见图13—1),该面板上有多个列表框,从上至下分别是颜色框、线宽框、线型框等。框中显示为当前特性设置,在此情况下所绘制的图形取当前设置。
③已经绘制的图形需要改变特性时,应先选中对象,再单击相应列表框右的黑三角,即弹出下拉列表,可从中选择改变设置,最后回车确认。
④颜色框、线宽框、线型框中如显示为“ByLayer”时,则表示对象取当前图层中已设置的特性。否则将强制对象取特性面板上所设置的当前特性。
2)图块
(1)图块的概念
图块是命名了的一组图素,它作为一个单独的整体对象来被操作。图块需要先创建后使用,图块可以按指定的比例和角度插入到图样中的任意位置。如果把经常出现的一些图形定义成图块,根据需要进行多次插入,这样就避免了大量的重复工作,可以提高绘图速度和质量。
(2)图块的创建
命令:BLOCK/B ↙ 或单击图标。
说明:命令执行后即弹出“块定义”对话框,如图13—19所示。首先需要在名称框中输入图块名;在基点框中输入坐标或单击“拾取点”按钮,用鼠标点选插入时的基准点;在对象框中单击“选择对象”按钮后,用鼠标选择需要放入块中的图形。最后单击“确定”按钮,则该图块已在图形文件中建立。

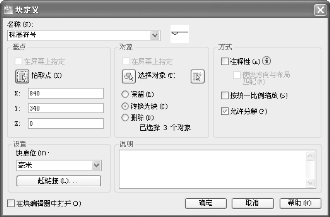

图13—19 图块定义对话框

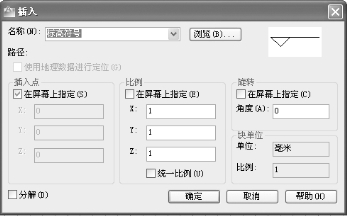

图13—20 插入图块对话框
(3)图块的插入
命令:INSERT/I ↙ 或单击图标。
说明:命令执行后即弹出“插入”对话框,如图13—20所示。在输入图块名称、缩放比例、旋转角度后,单击“确定”按钮,然后在图面上用鼠标指定插入基点,则该图块就按要求绘制在图中。
