《画法几何与土木工程制图》辅助绘图工具设置技巧
【摘要】：绘图时用鼠标定位虽然快捷，但精度不高，用键盘输入坐标又太麻烦，AutoCAD提供了强大的辅助绘图工具，可以实现精确绘图且使用十分方便。下面介绍辅助绘图工具的使用方法。图13—12草图设置对话框1）设置栅格显示命令：GRID↙或单击图标，或按F7键。选项ON/OFF用于显示或隐藏栅格。只有当绘图命令（如画线）执行到要求输入点的位置时，才可以用对象捕捉模式来响应提示。图13—14对象捕捉5）极轴追踪命令：单击图标或按F10键。
绘图时用鼠标定位虽然快捷，但精度不高，用键盘输入坐标又太麻烦，AutoCAD提供了强大的辅助绘图工具，可以实现精确绘图且使用十分方便。
这些辅助绘图工具位于状态栏的左边。移动鼠标箭头到相应的图标上，左击，可以进行开关切换；右击，在快捷菜单中选择“设置”，可弹出“草图设置”对话框，它包括7个选项卡，如图13—12所示，可以对相关参数进行设置。下面介绍辅助绘图工具的使用方法。
图13—12 草图设置对话框
1）设置栅格显示
命令：GRID ↙ 或单击图标
，或按F7键。
说明：在设定的图幅范围内显示用纵横线表示的栅格，这样能直观地看到图形的位置和大小。类似于坐标纸方格的作用。也可以设置为“显示超出界限的栅格”。
栅格的间距可以根据输入数值而改变。选项ON/OFF用于显示或隐藏栅格。
2）光标捕捉模式
命令：SNAP/SN ↙ 或单击图标
，或按F9键。
说明：打开捕捉模式时，将迫使光标只能在栅格点上移动，这样可保证光标的精确位置。捕捉的间距根据输入数值而改变，可以与显示栅格的间距相同或不相同。选项ON/OFF用于打开或关闭捕捉功能。
3）正交模式
命令：ORTHO ↙ 或单击图标
，或按F8键。
说明：打开正交模式后，只能绘制水平线和垂直线，保证正交状态。选项ON/OFF用于打开或关闭正交模式。
4）对象捕捉
命令：OSNAP/OS ↙ 或单击图标
，或按F3键。
说明：在绘图过程中，经常要输入已有对象上的某些特征点，例如端点、中点、圆心、交点等。该命令可以帮助用户快速准确地捕捉这些特征点，从而能够精确快速地绘制图形。
“对象捕捉”只是一种模式，不能单独使用。只有当绘图命令（如画线）执行到要求输入点的位置时，才可以用对象捕捉模式来响应提示。“对象捕捉”模式有两种使用方式，单点方式和自动方式。
单点方式常需要调出“对象捕捉”工具条，在“工具”菜单中依次选择“工具栏”、“AutoCAD”，在此子菜单中提供有几十个工具条，点选相应的名称后，该工具条就显示在屏幕上，各项功能如图13—13所示。

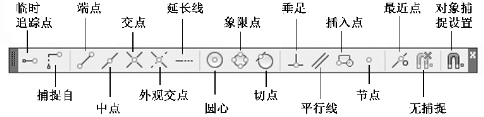

图13—13 对象捕捉工具条
在命令执行中要求指定一个点时，用鼠标单击工具条上的某个图标来激活相应的捕捉功能，然后移动光标到被选对象附近，当目标处跳出黄色标记时单击，即可选中目标。每次激活捕捉功能后只能执行一次，因此是一次性用法。需要隐藏工具条时，点击其右边的“×”即可。

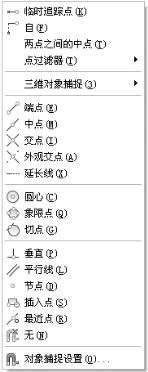

单点对象捕捉方式还有另一种即时用法，在系统提示指定一个点时，按住Shift键，同时鼠标在绘图区右击，则弹出快捷菜单如图13—14所示，在此菜单中选择了捕捉点后，菜单自动消失，于是就可以执行相应的捕捉功能。
自动捕捉方式需要在“草图设置”对话框的“对象捕捉”选项卡中，勾选一个或多个捕捉功能，再选中“启用对象捕捉”复选框，如图13—14所示，最后按“确定”即可。
它的具体用法与单点方式相同，不一样的是它可以同时执行多项捕捉，且执行多次，直到关闭为止。
图13—14 对象捕捉
5）极轴追踪
命令：单击图标
或按F10键。
说明：当要求指定一点时，即显示出按预先设置的角度增量的辅助线，光标可沿此辅助线追踪来拾取所需点。“极轴追踪”不宜和“正交模式”或“光标捕捉模式”同时使用，以免互相干扰。通常和“对象捕捉模式”同时使用更方便。
6）对象捕捉追踪
命令：单击图标
或按F11键。
说明：可以沿指定方向（称为追踪矢量线）和与其他对象的某种特定关系来追踪。必须和“对象捕捉模式”同时使用，才能从对象的捕捉点进行追踪。对象捕捉追踪默认设置为正交（角度增量为90°），但可用极轴追踪角来代替。
若从某对象捕捉点开始追踪，将光标悬停于该点上，在已获取的点将显一个小加号（＋），当移动光标时会出现追踪矢量线，若再次将光标悬停于此点上，则删去加号，停止从此点的追踪。该工具的操作较复杂，须反复练习才能掌握，熟练以后可使绘图设计更容易。
7）动态输入模式
单击图标
进行开关切换。
说明：打开动态输入后，将在光标附近显示提示信息，该信息随着光标移动自动更新。当某个命令处于执行状态时，可以在提示中输入需要的数值，而不必在命令区中输入。输入坐标时有两种方式：指针输入和标注输入。如图13—15所示。例如画直线时，第二点和后续点的默认设置为相对坐标，不需要输入＠符号，如要使用绝对坐标，需加＃号前缀。当输入坐标的第一个数值后，用逗号，则为直角坐标，当第一个数值后，按TAB键，则为极坐标。
图13—15 动态输入模式
动态输入模式在光标附近提供了一个命令界面，以帮助用户更加专注于绘图区。
8）线宽显示
命令：单击图标
。
说明：关闭线宽显示，则全部图线均显示为细线，可提高系统运行速度和成图效率，如果要观察图线的粗细效果，可打开线宽显示。需要注意，屏幕上显示的线宽和实际打印的效果是不一样的。
9）快捷特性
命令：单击图标
，或按Ctrl＋Shift＋P键。
说明：当选定某对象时，可显示该对象特性的当前值，例如选中直线，则显示其颜色、图层、线型、长度等参数，并且可以改动其某些参数。如果要临时关闭“快捷特性”选项板，按ESC键即可。
10）动态UCS
命令：单击图标
，或按F6键。
说明：应用于三维绘图，可以在创建对象时使UCS的XOY平面自动与实体模型上的平面临时对齐。
11）透明度显示
命令：单击图标
。
说明：根据对象和图层预先设定的透明度级别：0（不透明）～90（透明），使其在屏幕上显示出透明度效果，以提升图形品质。在默认情况下透明度在打印时无效。
12）选择循环
命令：单击图标
，或按Ctrl＋w键。
说明：允许用户选择重叠的对象。将光标移动到重叠处，左击，可依次循环选择各个对象，或在弹出的选择集中点选所需对象。
13）三维对象捕捉
命令：单击图标
，或按F4键。
说明：应用于三维绘图，可捕捉实体模型上的顶点、边中点、面中心、节点、垂足、最靠近面等。
14）推断约束
命令：单击图标
，或按Ctrl＋Shift＋I键。
说明：一般绘制的图形对象间没有约束关系，比如画两条平行线，改变其中一条的角度和位置，另一条是不变的。如果使它们建立平行约束关系后，若改变其中一条的角度和位置，则另一条也随之改变，并仍保持平行。“推断约束”命令可以使两个或多个对象间建立约束关系。右击图标，选择“设置”，则在弹出的对话框中勾选所需要的约束类型，如图13—16所示。如果设置了相切约束，此时在打开“推断约束”的情况下，绘制两圆和两直线相切的图形，如图13—17a所示，若任意改变其中任意直线和圆的大小和位置，它们仍然保持相切的约束关系，如图13—17b所示。利用“推断约束”工具，为设计和绘制相似对象（产品）带来方便，可以减少重复劳动，提高工作效率。
图13—16 约束设置对话框
图13—17 推断约束应用举例
