屏幕显示控制和绘图空间画法几何及土木工程制图
【摘要】：4）缩放显示命令：ZOOM/Z↙或单击图标。缺省项为实时缩放显示，光标成放大镜状，拖动对象向上为放大，向下为缩小。5）控制显示的鼠标操作实际工作中利用鼠标中间的滚轮就可以很灵活的控制图形的显示。
1）屏幕的重画
命令：REDRw/R ↙ 或在“视图”菜单中单击“重画”命令。
说明：删除无用标记，显示完整图形，使屏幕更干净。
2）图形的重生成
命令：REGEN/RE ↙ 或在“视图”菜单中单击“重生成”命令。
说明：重新计算所有对象的屏幕坐标并重新生成整个图形数据库，从而优化显示。
3）平移显示
命令：PAN/P ↙ 或单击图标
。
说明：光标变成手形，按住左键可以拖动对象平移到窗口的任意位置。按回车键可退出实时平移模式。
4）缩放显示
命令：ZOOM/Z ↙ 或单击图标
。

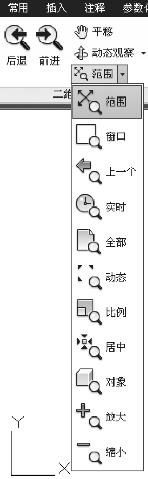

说明：可以改变对象在屏幕上显示的大小，但不改变对象的实际尺寸和位置。在功能区二维导航面板中有一组对应的下拉图标，如图13—11所示。
图13—11 二维导航面板
选项：A—在当前窗口中显示全部内容；D—用动态框调整显示；E—使整个图形最大化显示；w—按输入对角点确定的矩形窗口显示；S—按输入比例显示；C—按指定中心和高度显示；P—恢复上一次的显示状态。缺省项为实时缩放显示，光标成放大镜状，拖动对象向上为放大，向下为缩小。
5）控制显示的鼠标操作
实际工作中利用鼠标中间的滚轮就可以很灵活的控制图形的显示。当滚轮向前方滚动时，为放大显示；当滚轮向后方滚动时，为缩小显示；双击滚轮为范围显示；当按住滚轮移动时，可拖动显示。
6）绘图空间
AutoCAD提供有两种绘图空间：模型空间和图纸空间，可以点击绘图区下方的模型/布局标签进行切换。
模型空间是供用户建立和编辑修改二维或三维模型的工作环境。图纸空间是模拟图纸的二维环境，用于输出图样。在图纸空间可以设置一个或多个布局，在布局上建立若干视口，以显示模型空间的内容，再添加些文字注释，形成完整的输出图样。
