常用绘图命令及用法-画法几何及土木工程制图
【摘要】：例13—1绘制如图13—6所示的多边形。绘制结果如图13—7所示，具体操作如下：图13—7画圆命令的用法命令：CIRCLE↙。11）绘制云线命令：REVCLOUD↙或单击图标说明：使用多段线绘制修订云线。图13—8图案填充临时选项卡例13—3练习在图13—7中指定的区域绘制剖面线。如果该命令执行后，根据提示输入选项“T”，则弹出“图案填充和渐变色”对话框。
1）绘制直线段
命令：LINE/L ↙ 或单击图标
说明：根据输入的起点和终点画直线段。然后依次输入下一线段的终点，可绘制连续的折线。选项：C—首尾相连形成闭合的折线；U—删除上一步画的线段。
例13—1 绘制如图13—6所示的多边形。
具体绘图操作如下：
图13—6 用直线命令画多边形
命令：LINE ↙（输入画线命令）。
指定第一点：（用鼠标在绘图区任意指定一点A）。
指定下一点或[放弃（U）]：＠0，—80 ↙（输入B点相对直角坐标）。
指定下一点或[放弃（U）]：＠100，0 ↙（输入C点相对直角坐标）。
指定下一点或[闭合（C）/放弃（U）]：＠70＜30 ↙（输入D点相对极坐标）。
指定下一点或[闭合（C）/放弃（U）]：＠50，0 ↙（输入E点相对直角坐标）。
指定下一点或[闭合（C）/放弃（U）]：＠0，100 ↙（输入F点相对直角坐标）。
指定下一点或[闭合（C）/放弃（U）]：＠—150，0 ↙（输入G点相对直角坐标）。
指定下一点或[闭合（C）/放弃（U）]：c ↙（终点和起点相连）。
2）绘制构造线
命令：XLINE/XL ↙ 或单击图标
。
说明：绘制有共同起点，并通过另一点或沿给定方向的一组无限长直线，一般作为参考辅助线。选项：H—水平线；V—垂直线；A—指定角度线；B—角的平分线；O—与指定线平行偏移一定距离的线。
3）绘制圆
命令：CIRCLE/C ↙ 或单击图标
。
说明：根据输入的圆心和半径或直径画圆。选项：3P—按指定的圆上三点来画圆；2P—按指定的直径的两端点来画圆；T—与两个已知线相切，且按输入的半径画圆。
系统共计提供了6种画圆的方法，第6种画圆的方法是与三条已知线均相切，可以从功能区“绘图”面板或“绘图”菜单中选择。
例13—2 在图13—6的多边形中，绘制与AB边和BC边都相切的圆。
绘制结果如图13—7所示，具体操作如下：
图13—7 画圆命令的用法
命令：CIRCLE ↙（输入画圆命令）。
指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：t ↙（输入选项T）。
在对象上指定一点作圆的第一条切线：（在图中捕捉AB边）。
在对象上指定一点作圆的第二条切线：（在图中捕捉BC边）。
指定圆的半径：50 ↙（输入切圆半径50）。
4）绘制正多边形
命令：POLYGON/POL ↙ 或单击图标
。
说明：先输入正多边形的边数，再指定多边形的中心和半径画正多边形，或根据指定边长画正多边形。选项：I—内接于圆方式；C—外切于圆方式；E—指定边长方式。
5）绘制矩形
命令：RECTANGLE/REC ↙ 或单击图标
。
说明：按指定的两个对角点画矩形。选项：C—画带倒角矩形；F—画带圆角矩形；w—设置矩形的线宽。绘图时还可以控制矩形的面积、尺寸或旋转角度。
6）绘制圆弧
命令：ARC/A ↙ 或单击图标
。
说明：画圆弧的方法共有11种，如三点，起点、圆心、终点，起点、圆心、角度等方式。每一种方式在“绘图”面板或“绘图”菜单中都有相应的图标和说明，从中选择画图最方便。
7）绘制多段线
命令：PLINE/PL ↙ 或单击图标
。
说明：多段线是由若干段直线和圆弧连接而成，各段线可设置不同的线宽，且它们是作为一个整体对象来处理，可统一进行编辑。选项：w—设置线宽（起点和终点可不同）；H—设置半线宽；L—指定线段长度；A—从直线方式改变为圆弧方式。
8）绘制样条曲线
命令：SPLINE/SPL ↙ 或单击图标
/
。
说明：根据给定的若干个点，绘制拟合的样条曲线，或以这些点为控制点绘制样条曲线。
9）绘制椭圆
命令：ELLIPSE/EL ↙ 或单击图标
/
说明：根据输入的长短轴端点画椭圆。选项：C—指定椭圆的中心和轴的端点画椭圆；R—根据一根轴和旋转角画椭圆；A—画椭圆弧。两个图标分别是表示画椭圆的两种不同方法。
10）绘制点
命令：POINT/PO ↙ 或单击图标
。
说明：命令名方式为画多点，每点击一次就在指定位置绘制一个点，直到按Esc键中断该命令。图标方式为画单点，只画一个点。点的大小和形状是可以改变的，在“格式”菜单中选择“点样式”，可打开对话框进行设置。
11）绘制云线
命令：REVCLOUD ↙ 或单击图标
说明：使用多段线（圆弧相连）绘制修订云线。拖动光标引导形成首尾相接的曲线，也可将闭合对象（例如椭圆或多段线）转换成修订云线。
12）图案填充
命令：HATCH/H ↙ 或单击图标
说明：在进行图案填充时需要确定三个内容：填充图案、填充方式、填充区域。该命令执行后系统会在功能区自动生成一个临时的选项卡，名为“图案填充创建”，包含有“边界”、“图案”、“特性”等面板，如图13—8所示。
设置好图案的形式和填充方式后，可按左边“拾取点”按钮，然后在相应的图形区域内（一定是封闭的）单击，则系统会自动检测边界并填充相应图案。填充区域一定要是封闭的，否则会出错。
完成填充图案，按回车键确认后，则该临时选项卡自动消失。这是新版软件的新功能。

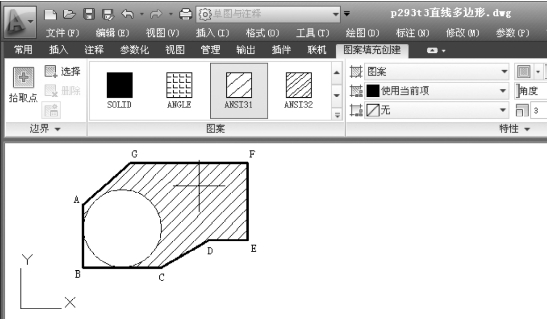

图13—8 图案填充临时选项卡
例13—3 练习在图13—7中指定的区域绘制剖面线（剖面线是图案的一种）。
绘制结果如图13—8中所示，具体操作如下：
①先单击绘图面板上的“图案填充”按钮。
②在图案面板中选择ANSI31（剖面线图案代码）。
③在边界面板中单击“拾取点”按钮。
④用鼠标在多边形内和圆的外侧区域点击，则该区域已自动填充了剖面线。
⑤如果觉得剖面线的间隔需要调大一些，可在特性面板中将比例增大为3，如果合适就回车确认。
如果该命令执行后，根据提示输入选项“T”，则弹出“图案填充和渐变色”对话框。采取和上述类似的方法，也可完成填充图案的任务。
