第三角画法简介及应用
【摘要】：随着国际技术合作、技术交流的不断增加，有必要对第三角画法作一简单介绍。图12—31第三角画法4）投影识别符号图12—32投影识别符号由于我国一般不采用第三角画法，所以只有在必要时才允许使用第三角画法。采用第三角画法时，必须在图纸上画出相应的投影识别符号，以避免引起误解。第一角画法和第三角画法的识别符号见图12—32，这是国际标准中规定的统一符号。
互相垂直的三个投影面V，H，W把空间分为八个分角，依次称为第一分角、第二分角……第八分角，如图12—30a所示。通常把物体放在第一分角进行正投影，所得的视图称为第一角投影。根据我国的制图标准规定，我国的工程图样均采用第一角画法。但世界上有的国家则采用第三角画法，即将物体放在第三分角进行正投影，如图12—30b所示。随着国际技术合作、技术交流的不断增加，有必要对第三角画法作一简单介绍。
1）人、物和投影面的位置
第一角画法将物体置于第一分角内，物体处于观察者与投影面之间，投影过程为观察者→物体→投影面；第三角画法将物体置于第三分角内，物体处于投影面之后，假定投影面是透明的，投影过程为观察者→投影面→物体。
2）投影面的展开
第一角画法投影面展开时，正立投影面（V）不动，水平投影面（H）绕OX轴向下旋转，侧立投影面（W）绕OZ轴向右向后旋转，使它们位于同一平面，其他投影面的展开见图12—1a；第三角画法投影面展开时，正立投影面（V）不动，水平投影面（H）绕OX轴向上旋转，侧立投影面（W）绕OZ轴向右向前旋转，使它们位于同一平面，其他投影面的展开见图12—31a。
3）六面视图的配置

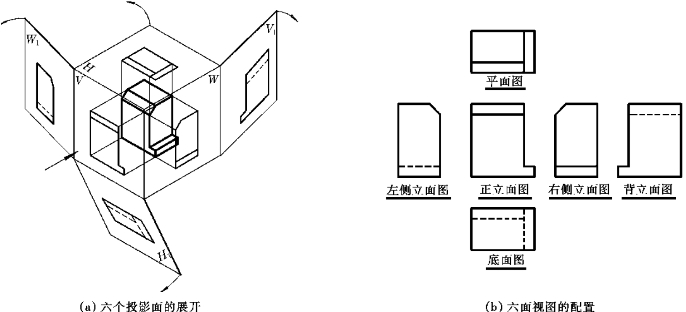

投影面展开后，第三角画法中六面基本视图的配置情况见图12—31b。与第一角画法中六个基本视图的配置（图12—1b）相比较，可以看出：各视图以正立面图为中心，平面图与底面图的位置上下对调，左侧立面图与右侧立面图左右对调，这是第三角画法与第一角画法的根本区别。实际上各视图本身内容完全相同，仅仅是它们的位置不同。
图12—31 第三角画法
4）投影识别符号
图12—32 投影识别符号
由于我国一般不采用第三角画法，所以只有在必要时（如按合同规定的涉外工程中）才允许使用第三角画法。采用第三角画法时，必须在图纸上画出相应的投影识别符号，以避免引起误解。第一角画法和第三角画法的识别符号见图12—32，这是国际标准中规定的统一符号。
