【摘要】：在具体表示一个比较复杂的物体时，应根据物体的实际情况，可以选择上述方法，包括基本视图、辅助视图、剖面图、断面图、简化画法等，加以综合运用，将物体的外部形状和内部结构完整、清楚地表示出来。例12—1图12—27所示为涵洞的一组视图。图12—28组合体的表示法例12—2图12—28所示为一组合体。图12—29房屋的表示法通过正立面图、平面图和剖面图的相互配合，就能够基本上完整地表明建筑物从内到外的全貌。

以上介绍了表示物体形状的一些常用方法。在具体表示一个比较复杂的物体时，应根据物体的实际情况，可以选择上述方法，包括基本视图、辅助视图、剖面图、断面图、简化画法等，加以综合运用，将物体的外部形状和内部结构完整、清楚地表示出来。

下面举例说明综合运用各种视图表示物体的方法。

例12—1　图12—27所示为涵洞的一组视图。

pagenumber_ebook=186,pagenumber_book=174

图12—27　涵洞的表示法

涵洞是一种过水建筑物，绘图时一般按正常工作位置放置，并使建筑物的主要轴线平行于正立面，迎水面置于左边。为了清晰地表示端墙、底板和洞身的结构形状，立面图采用了通过轴线的1—1全剖面图，工程上也称纵剖面图。

平面图为外形视图，表示了涵洞端墙、底板和洞身的位置和平面形状，因为其前后对称，采用了对称简化画法。

洞身的断面形状和材料用2—2断面表示，因为2—2断面的剖切位置和建筑物轴线垂直，工程上也称横断面图。

有了这样一组视图，整个涵洞的内外结构和材料就表示清楚了。

pagenumber_ebook=186,pagenumber_book=174

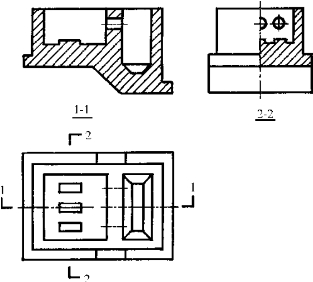

图12—28　组合体的表示法

例12—2　图12—28所示为一组合体。

为了清楚地表达该组合体的内部结构形状，从平面图上的剖切符号和名称可知，它采用了两个不同的剖切平面。因为该组合体前后对称左右不对称，所以把正立面图画成1—1全剖面图，把侧面图画成2—2半剖面图。此外，三个圆孔已由两个剖面图表示清楚，所以平面图中只画了圆孔的三条轴线；而底板底面上的两条转折轮廓线也由两个剖面图确定，所以在平面图上省略了相对应的两条虚线。

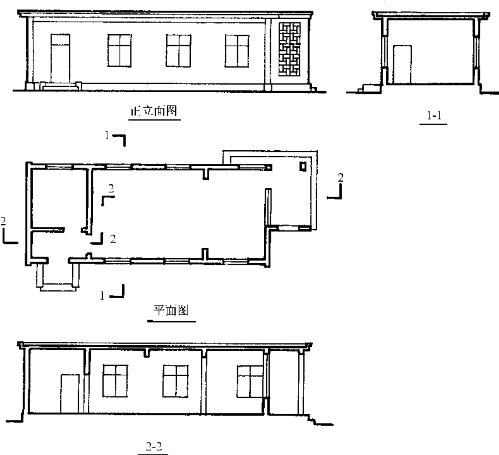

例12—3　图12—29为一幢房子，除了用正立面图表示正面外形外，还用了水平剖面图和1—1横剖面图、2—2阶梯剖面图表示房屋的内部情况。

水平剖面图是假想用一个水平面沿窗台上方将房屋切开后，移去上面部分，所得的剖切平面以下部分的水平投影，实际上是一个全剖面图，在房屋图中习惯上称为平面图，且在立面图中也不标注剖切符号。这样的平面图能清楚地表达房屋内各房间的分隔情况、墙身厚度，以及门、窗的数量、位置和大小。

1—1剖面是一个横向的全剖面图，剖切位置选在房屋的第二开间窗户部位，从右向左投影。2—2剖面是一个纵向的阶梯剖面图，通过剖切线的转折，同时表示右侧入口处的台阶、大门、雨篷和左侧门厅的情况。
