断面图分类-画法几何与土木工程制图
【摘要】：移出断面图一般应标注剖切位置、投影方向和断面名称，如图12—15中所示的1—1，2—2，3—3断面。移出断面也可画在视图轮廓线的中断处，如图12—16c所示，这种画法又称为中断断面。如图12—17为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可把底面画成水平位置。如图12—19所示，是在屋面平面图上采用同一比例加画断面图，用以表示屋面中的梁板结构和形状。
断面图主要用来表示物体某一局部的截断面形状。根据断面图在视图上的位置不同，分为移出断面和重合断面。
1）移出断面图

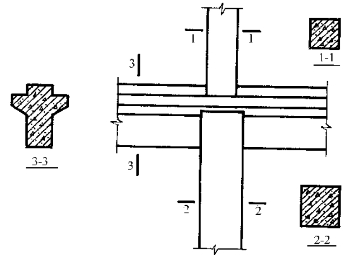

画在视图轮廓线外面的断面称为移出断面。如图12—15所示为钢筋混凝土梁、柱节点的正立面图和移出断面图。
移出断面的轮廓线用粗实线画出，可以画在剖切平面的延长线上、视图的中断处或其他适当位置。
移出断面图一般应标注剖切位置、投影方向和断面名称，如图12—15中所示的1—1，2—2，3—3断面。

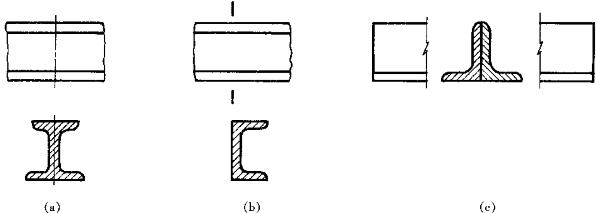

当断面图形位于剖切平面的延长线上时，可不标注断面名称，如图12—16b所示。如断面图形对称，则只需用细单点长画线表示剖切位置，不需进行其他标注，如图12—16a所示。
移出断面也可画在视图轮廓线的中断处，如图12—16c所示，这种画法又称为中断断面。该图中剖面线方向相反，是表示该杆件是由两个角钢拼合而成。
画移出断面时，根据需要，允许把断面图转正后画出。
如图12—17为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可把底面画成水平位置。
图12—15 钢筋混凝土梁、柱节点的移出断面图
图12—17 翼墙的移出断面图
图12—18 桩和支撑板不画材料符号
对于构件上的支撑板、肋板等薄板结构和圆柱状构件（桩、柱、轴）等，当剖切平面通过其对称中心线或轴线时，这部分的断面可不画材料符号，而用粗实线将其与邻接部分分开，如图12—17中的1—1断面和图12—18中的A—A剖面。
2）重合断面图
画在视图轮廓线内的断面图称为重合断面图。
如图12—19所示，是在屋面平面图上采用同一比例加画断面图，用以表示屋面中的梁板结构和形状。在这里断面图是假想用一个垂直于平面图纵向的剖切面剖开屋面，然后把断面向左旋转，与平面图重合后画出来的。重合断面的轮廓线用实线画出，断面部分应画上剖面线或材料图例。一般重合断面不加标注。视图上与断面图重合的轮廓线不应断开，仍完整画出。本图中所示屋面梁板为现浇钢筋混凝土结构，当断面较窄时，一般采用涂黑表示。
图12—19 屋面平面图上的重合断面
图12—20 外墙立面图上的重合断面
在表示土建工程图中构件的花饰时，仅画出其凹凸起伏状况而不把整个厚度画出来，如图12—20所示为外墙立面图上用重合断面表示的装饰花纹，这是用水平面剖切墙体，然后把断面向下旋转，使它与立面图重合后画出来的，用以表示墙面装饰花纹的凹凸起伏状况。这样的断面图可以不加任何说明，只在断面图的轮廓线内沿轮廓线边缘加画45°细斜线。图中右边小部分墙面没画出断面，以供对比。
