画法几何及土木工程制图-辅助视图
【摘要】：局部视图一般按投影关系配置，如图12—2中A向视图。这种向不平行于任何基本投影面的平面投影所得的视图称为斜视图。图12—4旋转视图的画法图12—5镜像投影法与镜像视图4）镜像视图当用第一角画法所绘制的视图不易表达清楚时，可用镜像投影法绘制，但应在图名后注写“镜像”两字。如图12—5所示，把镜面放在物体的下面，代替水平投影面，将镜面中的反射图像进行投影，所得到的视图称为“平面图（镜像）”。
1）局部视图
图12—2 局部视图的画法
如图12—2所示的物体，有了正立面图和平面图，物体形状的大部分已表示清楚，这时可不画出整个物体的侧立面图，只需画出没有表示清楚的那一部分。这种只将形体某一部分向基本投影面投影所得的视图称为局部视图。
画图时，局部视图的名称用大写字母表示，注在视图的下方，在相应视图附近用箭头指明投影部位和投影方向，并注上同样的大写字母（如A，B，…）。
局部视图一般按投影关系配置，如图12—2中A向视图。必要时也可配置在其他适当位置，如图12—2中B向视图。
局部视图的范围应以视图轮廓线和波浪线的组合表示，如图12—2中的A向视图，当所表示的局部结构形状完整，且轮廓线成封闭时，则波浪线可省略，如图12—2中的B向视图。
2）斜视图
当物体某些部分和基本投影面不平行时，其在基本投影面上的投影不能显示这部分的真实形状，为此设立平行于物体倾斜部分的辅助投影面，使这些部分在该面上画出的视图能反映这部分的实形。这种向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
画图时必须在斜视图的下方用大写字母标出视图的名称，在相应的视图附近用箭头指明投影部位和投影方向，并注上同样的大写字母（如A，B，…）。
斜视图一般按投影关系配置，如图12—3a所示，必要时也可配置在其他适当位置，或将图形转正画出。但图形转正时，应在视图名称旁加注表示旋转方向的箭头“
”或“
”，如图12—3b所示。

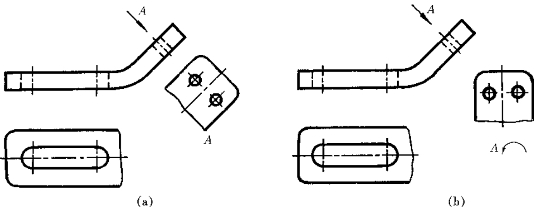

图12—3 斜视图的画法(https://www.chuimin.cn)
斜视图只要表示出倾斜部分的实形，其余部分仍在基本视图中表达，但需用波浪线断开。
3）旋转视图
假想把物体的倾斜部分旋转到与某一选定的基本投影面平行后，再向该投影面作投影，这样得到的视图称为旋转视图。
如图12—4所示物体的右侧倾斜部分，使其绕圆柱孔的轴线旋转至水平位置后再投影，这时所得的平面图就能反映右侧倾斜平面的实形。
画图时正立面图仍需保持原来位置，平面图中右侧部分则按旋转成水平位置后画出，圆柱体与右侧部分的交线也按旋转后的位置画出。正立面图中的箭头和双点长画线表示旋转方向和旋转后的位置，可以省略不画。
旋转视图可以省略标注旋转方向及字母。
图12—4 旋转视图的画法

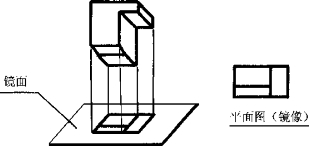

图12—5 镜像投影法与镜像视图
4）镜像视图
当用第一角画法所绘制的视图不易表达清楚时，可用镜像投影法绘制，但应在图名后注写“镜像”两字。如图12—5所示，把镜面放在物体的下面，代替水平投影面，将镜面中的反射图像进行投影，所得到的视图称为“平面图（镜像）”。平面图（镜像）实际上是物体在镜面中反射得到的图像，它与通常投影法所绘制的平面图是不相同的。
