画法几何及土木工程制图：标注尺寸方法
【摘要】：标注组合体的尺寸时，应在对物体进行形体分析的基础上顺序标注出其定形尺寸、定位尺寸和总体尺寸。图11—12扶壁式挡土墙的尺寸标注进行形体分析。挡土墙由底板、直墙和支撑板三部分组成，考虑每个组成部分的定形尺寸，见图11—12a。与图11—12a比较，因直墙宽度尺寸⑧与底板宽度尺寸②相同，故省去尺寸⑧。见图11—12c，总长、总宽尺寸与底板的长、宽尺寸相同，不必再标注。图11—13涵洞端墙的尺寸标注标注定形尺寸。
标注组合体的尺寸时，应在对物体进行形体分析的基础上顺序标注出其定形尺寸、定位尺寸和总体尺寸。
（1）定形尺寸——确定物体各组成部分的形状大小的尺寸。
（2）定位尺寸——确定物体各组成部分之间的相对位置的尺寸。
（3）总体尺寸——确定物体的总长、总宽和总高的尺寸。
投影图上的尺寸数字应准确反映形体的真实大小和相对位置，与画图时所采用的比例无关。
例11—1 在图11—8a所示挡土墙的投影图上标注尺寸。

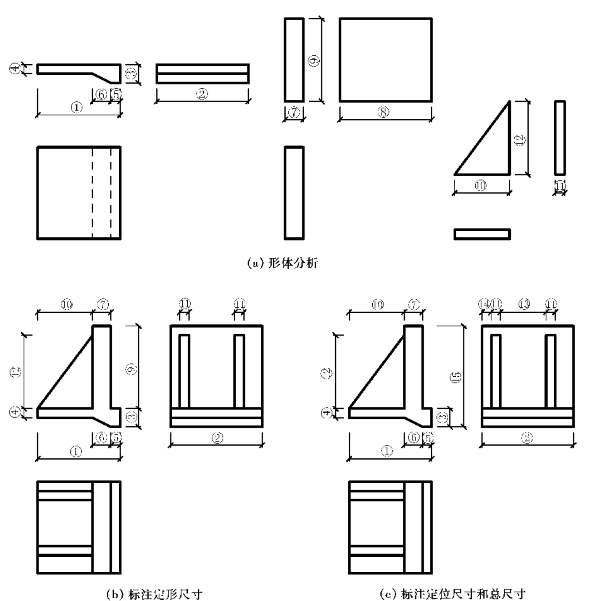

图11—12 扶壁式挡土墙的尺寸标注
（1）进行形体分析。挡土墙由底板、直墙和支撑板三部分组成，考虑每个组成部分的定形尺寸，见图11—12a。
（2）标注定形尺寸。将各组成部分的定形尺寸标注在挡土墙的投影图上，如图11—12b。与图11—12a比较，因直墙宽度尺寸⑧与底板宽度尺寸②相同，故省去尺寸⑧。
（3）标注定位尺寸。见图11—12c，直墙与底板前后对齐不需定位；有了支撑板的长度尺寸⑩，直墙的左右位置即可确定；两支撑板前后的定位尺寸为⑬和⑭；有了底板的高度尺寸③，直墙和支撑板高度方向的位置即随之确定。
在标注定位尺寸时，先要选择一个或几个标注尺寸的起点，即尺寸基准。长度方向一般可选择左侧面或右侧面为基准，宽度方向可选择前侧面或后侧面为基准，高度方向一般以底面或顶面为基准。
若物体是对称的，还可选择对称线或轴线作为基准。
（4）标注总体尺寸。见图11—12c，总长、总宽尺寸与底板的长、宽尺寸相同，不必再标注。总高尺寸为⑮。注出总高尺寸以后，直墙的高度尺寸⑨可由尺寸⑮减去尺寸③算出，可去掉不注。
例11—2 在图11—9c所示涵洞端墙的投影图上标注尺寸。
（1）进行形体分析。涵洞端墙由基础、墙身和缘石三部分组成，考虑每一部分的定形尺寸，见图11—13。

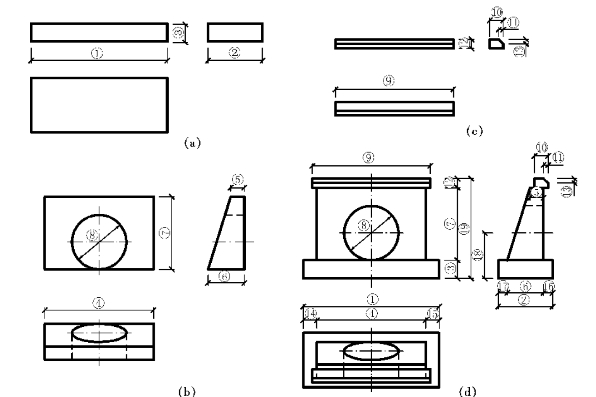

图11—13 涵洞端墙的尺寸标注
（2）标注定形尺寸。基础为一矩形板，定形尺寸长为①、宽为②、高为③；墙身为挖去一圆孔的四棱柱，它的定形尺寸长为④、上宽为⑤、下宽为⑥、高为⑦，圆孔直径为⑧，注在反映形状特征的正面投影上；缘石为五棱柱，相应尺寸长为⑨、宽为⑩和⑪、高为⑫和⑬，如图11—13a，b，c所示。
（3）标注定位尺寸。长度方向以对称线为基准，也可选择左侧面或右侧面为起点，如尺寸⑭，⑮；宽度方向选基础前侧面或后侧面为起点，如尺寸⑯，⑰；高度方向以基础底面为起点，圆孔的定位尺寸为⑱，如图11—13d所示。
（4）标注总体尺寸。总长为①，总宽为②，总高为⑲。
