投影图选择-画法几何及土木工程制图
【摘要】：投影图选择的原则是用较少的投影图把物体的形状完整、清楚、准确地表达出来。投影图选择包括确定物体的放置位置、选择正面投影及确定投影图数量等三个问题。此外还应尽量减少投影图中的虚线及合理利用图纸。图11—8正面投影的选择图11—9a，b为一涵洞端墙及其形体分析，图11—9c，d为该涵洞端墙的两种布置情况。如图11—10a所示的沉井，习惯上只需用两个投影图，侧面投影是多余的。
投影图选择的原则是用较少的投影图把物体的形状完整、清楚、准确地表达出来。
投影图选择包括确定物体的放置位置、选择正面投影及确定投影图数量等三个问题。
1）确定物体放置位置
物体通常按正常工作位置放置。如图11—4、图11—6所示的挡土墙、杯形基础等，应使它们的底板在下，并使底板处于水平位置。
有些物体按制造加工时的位置放置。如预制桩一般平放为好。
2）选择正面投影
在表达物体的一组投影图中，正面投影常为主要的投影图，应当首先考虑。物体放置位置确定后，应使正面投影尽量反映出物体各组成部分的形状特征及其相对位置。
此外还应尽量减少投影图中的虚线及合理利用图纸。

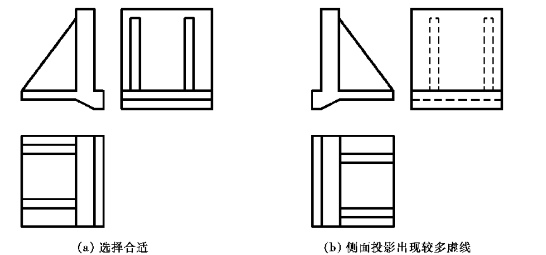

如图11—4所示挡土墙，从箭头方向的投影所反映物体的形状特征比较明显，不仅能看出底板、直墙和支撑板三部分上下、左右的相对位置，还能看出底板和支撑板的形状特征，所以选择该方向的投影作为正面投影。若选择相反方向的投影作为正面投影，虽然也能反映各部分的形状特征，但其侧面投影上出现较多虚线。比较图11—8a和图11—8b可见，采用图11—4中箭头方向作为正面投影的方向比较合适。
图11—8 正面投影的选择

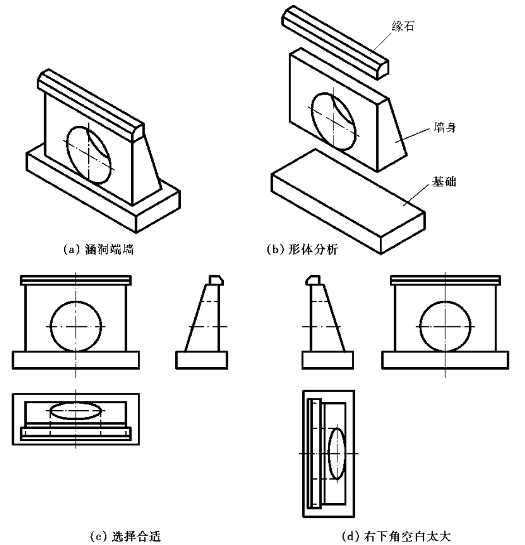

图11—9a，b为一涵洞端墙及其形体分析，图11—9c，d为该涵洞端墙的两种布置情况。在图11—9d中虽然所选的正面投影能反映该涵洞端墙的形状特征，但因图中右下角空白太大，考虑到合理利用图纸，选择11—9c的图面布置为好。
由此可见，选择正面投影图的原则不是绝对的，应根据具体情况进行综合分析，最后得出一个比较好的表达方案。
3）确定投影图数量
图11—9 合理利用图纸
当正面投影选定以后，组合体的形状和相对位置还不能完全表达清楚，需要增加其他投影进行补充。为了便于看图，减少画图工作量，应在保证完整、清楚地表达物体形状、结构的前提下，尽量减少投影图的数量。也就是说，要尽可能用最少的投影图把物体表达完整、清楚。

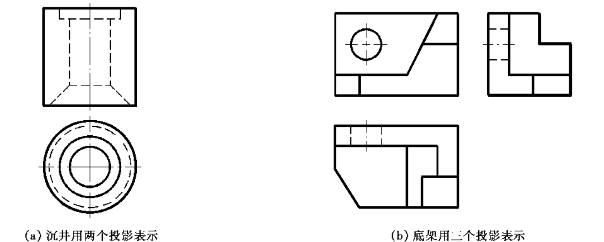

如图11—10a所示的沉井，习惯上只需用两个投影图，侧面投影是多余的。如果在正面投影上标出其直径和高度尺寸，还可省去水平投影。
图11—5所示的底架，用两个投影图是不够的，需用三面投影图才能确定它的形状，如图11—10b所示。
图11—10 确定投影图的数量
应当指出，上述确定投影图数量的例子，主要是对物体的外部形状而言，在实际应用时还应考虑物体的尺寸标注及内部结构等因素，采用其他一些表达方法，这些方面在第12章中将作详细介绍。
