《画法几何及土木工程制图》尺寸标注方法
【摘要】：图样中要表示物体的实际大小及各部分的相对位置必须标注尺寸，所以，尺寸是组成图样的重要部分。图样中的尺寸标注必须正确、完整、清晰、合理。图10—17尺寸标注的组成图10—18尺寸界线图10—19尺寸的排列尺寸线。用细实线绘制，尺寸线应与被注长度平行。图10—20尺寸箭头尺寸起止符号。图10—27小圆直径的标注方法标注球的半径尺寸时，应在尺寸数字前加注“SR”。图10—28角度注写方法角度的尺寸线应以圆弧表示。
图样中要表示物体的实际大小及各部分的相对位置必须标注尺寸，所以，尺寸是组成图样的重要部分。图样中的尺寸标注必须正确、完整、清晰、合理。
1）尺寸标注的组成
尺寸标注由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分构成，见图10—17。
2）基本规定
（1）尺寸界线。用细实线绘制，一般与被注长度垂直，其一端应离开图形轮廓不小于2mm，另一端宜超出尺寸线2～3mm，必要时亦可将图形轮廓线或中心线用作尺寸界线，见图10—18。
图10—17 尺寸标注的组成
图10—18 尺寸界线

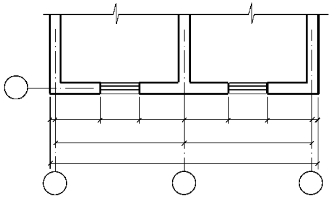

图10—19 尺寸的排列
（2）尺寸线。用细实线绘制，尺寸线应与被注长度平行。图样本身的任何图线均不得作为尺寸线。尺寸线互相平行的尺寸标注中，较小的尺寸应靠近被标图形，而较大的尺寸应标注在小尺寸外边，见图10—19。图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7～10mm，并应保持一致。
图10—20 尺寸箭头
（3）尺寸起止符号。一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示，箭头的画法如图10—20所示。
（4）尺寸数字。是指物体的实际大小，与绘图的比例无关。工程图中的线性尺寸单位除标高和总平面图以米（m）为单位外，其余均以毫米（mm）为单位。
尺寸数字应依据其读数方向注写在靠近尺寸线的上方中央，如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线外侧，中间相邻的尺寸数字可错开注写，也可引出注写，引出注写时引出线端部用圆点表示标注尺寸的位置，见图10—21。数字的注写方向，水平时字头应朝上，竖直时字头应朝左，其他方向也应使字头斜向上方，如图10—22a所示。如果尺寸数字在30°斜线区内，宜按图10—22b的形式注写。
图10—21 尺寸数字的注写位置
尺寸宜注在轮廓线外边，任何图线、符号、文字都不得与数字相交。当不可避免时，应将尺寸数字处的图线断开，见图10—23a、b。

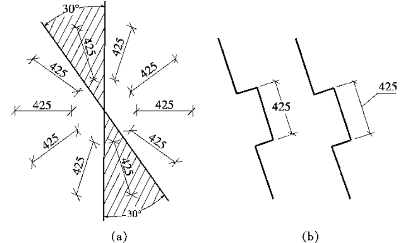

图10—22 尺寸数字的读数方向

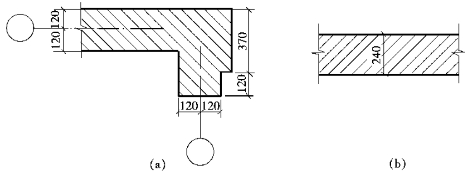

图10—23 尺寸不宜与图线相交
3）半径、直径、角度注法
半径的尺寸线应一端从圆心开始，另一端画箭头指至圆弧。半径数字前应加注半径符号“R”，如图10—24a。较小圆弧的半径，可按图10—24b的形式标注。
图10—24 圆弧的半径标注方法
较大圆弧的半径，可按图10—25a或b的形式标注。
标注圆的直径时，直径数字前应加注直径符号“φ”。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧，见图10—26。
图10—25 大圆弧半径的标注方法
图10—26 直径标注方法
较小圆的直径尺寸，可参照图10—27的方法引出标注。
图10—27 小圆直径的标注方法
标注球的半径尺寸时，应在尺寸数字前加注“SR”。标注球的直径尺寸时，应在尺寸数字前加注“Sφ”。注写方法与圆弧半径和圆直径的注法相同。
图10—28 角度注写方法
角度的尺寸线应以圆弧表示。该圆弧的圆心应是该角的顶点，角的两边为尺寸界线。角度的起止符号应以箭头表示，如果没有足够位置画箭头，可用圆点代替。角度数字应沿尺寸线方向注写，也可引出注写，见图10—28。
4）坡度的标注
坡度标注时，在坡度数字下，应加注坡度符号“
”，该符号为单面箭头，箭头应指向下坡方向，见图10—29。
坡度也可以用直角三角形的形式标注，见图10—30。
图10—29 坡度标注方法
图10—30 坡度的三角注法
