绘图工具和仪器的使用
【摘要】：工程制图中常用的绘图工具和仪器有：图板、丁字尺、圆规、分规、三角板、曲线板、比例尺、墨线笔、铅笔等。了解这些工具和仪器的性能，正确和熟练地掌握它们的使用方法，可以提高绘图效率，获得更好的图面质量。丁字尺由尺头和尺身组成。图10—7分规的用法8）曲线板图10—8曲线板曲线板是用来画非圆曲线的工具，见图10—8。
工程制图中常用的绘图工具和仪器有：图板、丁字尺、圆规、分规、三角板、曲线板、比例尺、墨线笔、铅笔等。了解这些工具和仪器的性能，正确和熟练地掌握它们的使用方法，可以提高绘图效率，获得更好的图面质量。
1）铅笔
绘图铅笔的铅芯有不同的软硬度。铅笔上的标号“H”表示硬铅芯，常用H或2H铅笔画底稿线。标号“B”表示软铅芯，常用B或2B加深图线。HB铅笔是一种软硬适中的铅笔，常用来写字。铅笔的削法及用法见图10—1。

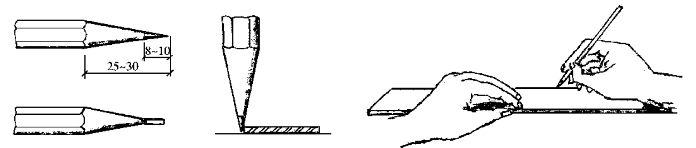

图10—1 铅笔的削法和用法
2）图板
图板是用来固定图纸和绘图的，板面为矩形，大小可根据图幅选定。图板的表面要求平整光洁，特别是左侧边，作为绘图时移动的导边一定要平直。
3）丁字尺
丁字尺主要是用来画水平线及配合三角板画垂直线和斜线的。丁字尺由尺头和尺身组成。绘图时，尺头应始终紧贴图板的左侧导边（不要紧贴图板的其他三边），然后沿尺身的上边从左至右画水平线，如图10—2所示。
图10—2 图板、丁字尺
4）三角板
一副三角板有两块（见图10—3），可以配合丁字尺画垂线及30°、45°、60°、75°等斜线。两块三角板配合还可以作任一方向的平行线和垂直线。

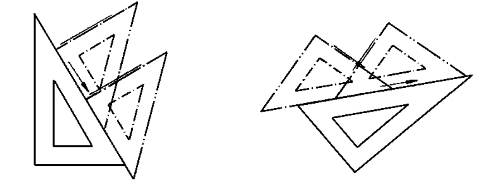

图10—3 用三角板画平行线和垂直线

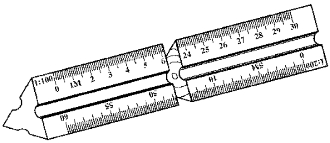

图10—4 比例尺
5）比例尺
比例尺俗称三棱尺，这是因为比例尺通常制成三棱柱形的缘故。比例尺的三个棱柱面上刻有六种不同的比例刻度，如：1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，见图10—4。
6）圆规
圆规是画圆和圆弧的仪器。普通的圆规除了一肢为针脚以外，另一肢附有四种插脚，有铅笔插脚、墨线笔插脚、钢针插脚和加长杆，见图10—5。画圆时，针脚位于圆心，另一肢为铅笔插脚（画铅笔线圆弧），或墨线笔插脚（画墨线圆弧），或加长杆（画大圆弧），使用方法见图10—6。画铅笔线圆弧时，铅芯磨成楔形，斜面朝外。铅芯硬度应比所画同类直线的铅笔软一号，以保证图线深浅一致。
图10—5 圆规及插脚
图10—6 圆规的用法
7）分规
分规是用来测量直线距离，截取线段和等分线段的，见图10—7。使用时注意分规两肢脚的钢针要平齐，两肢脚合拢时针尖应汇聚成一点。

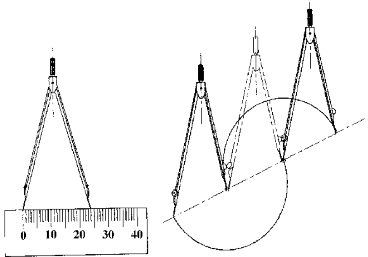

图10—7 分规的用法
8）曲线板
图10—8 曲线板
曲线板是用来画非圆曲线的工具，见图10—8。使用方法：先定出曲线上足够数量的点，用铅笔徒手轻连成曲线，再设法使曲线板上某段与曲线的一段重合（至少三个点），这样一段接一段画。相邻两段应有一小部分重合，这样绘制的曲线才光滑，具体画法见图10—9。
9）墨线笔

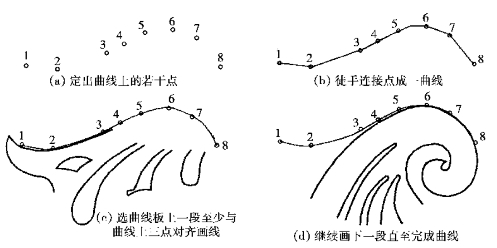

图10—9 曲线板的用法
墨线笔又名鸭嘴笔，是用来画墨线的工具，见图10—10。调整笔尖两钢片间的距离可以画出不同粗细的墨线。加墨水时要用滴管，注墨量应适中。切忌将墨线笔伸入墨水瓶内蘸墨水。
10）针管笔
针管笔亦称绘图墨水笔，其笔尖由不锈钢管制成，可根据图线要求选择相应粗细的笔尖绘图，见图10—11。与墨线笔相比，针管笔无需经常加墨，这样可以提高绘图速度。
图10—10 墨线笔
图10—11 针管笔
