道路透视图的绘制—画法几何及土木工程制图
【摘要】：按道路透视图的精度可分为概略透视图、普通透视图和精密透视图。下面叙述道路概略透视图的作法。图8—43为道路的平面图、纵断面图和横断面图，已选定视点和视轴的位置。作图方法如下：确定路中线特征点桩号，依次编号填入表8—3透视图计算表1，2栏。根据道路中心线上各特征点的透视坐标以及半路面宽和半路肩宽的透视坐标，画出如图8—44所示的道路透视图。图8—44道路透视图表8—3道路透视图计算表
按道路透视图的精度可分为概略透视图、普通透视图和精密透视图。概略透视图是在道路平面图和纵断面图上按此例量取路中线上各特征点的有关数据，然后再加路宽画出的透视图；普通透视图测点较密，特征点及其透视的有关数据一部分由计算求得，具有一定精度；而精密透视图中特征点及其透视的有关数据全部由计算求得，通常用计算机处理并绘图。
下面叙述道路概略透视图的作法。图8—43为道路的平面图、纵断面图和横断面图，已选定视点和视轴的位置（为使作图简便，视点位于路中线上，视高取2m）。
作图方法如下：
（1）确定路中线特征点桩号，依次编号填入表8—3透视图计算表1，2栏。本例中，100m以内取10m桩距，100～200m取25m桩距，200m以远取50m桩距，考虑到特殊点，共取21个特征点。
（2）求各特征点在视轴上的投影长D，填入计算表第3栏。因为道路平面图上的设计线并没有展直，如果要精确地根据桩号来求取设计线上的D值，还需进行计算才行。这里近似地取D值等于各点里程桩值。
（3）按比例从平面图和纵断面图中量取各特征点至视轴的距离B和H值，逐一填入计算表第4、第5栏。

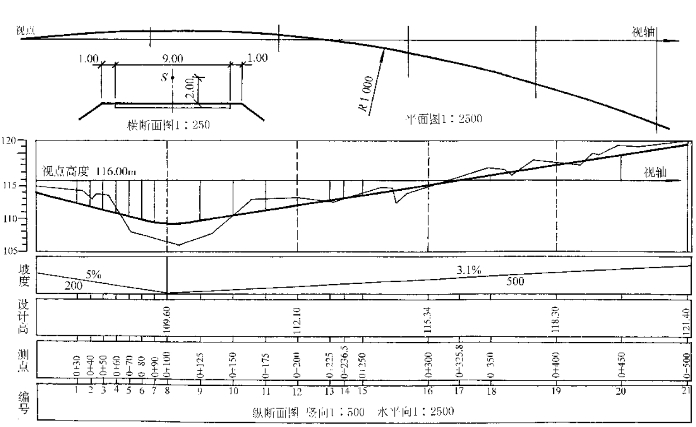

图8—43 路线平面图及纵断面图
（4）已知D，B，H值，取d＝1.00m，代入透视坐标计算公式，即可算出各特征点的b和h值，再根据路面和路肩宽度算出半路面宽E和半路肩宽F的透视坐标值，并依次填入计算表。
（5）根据道路中心线上各特征点的透视坐标以及半路面宽和半路肩宽的透视坐标，画出如图8—44所示的道路透视图。

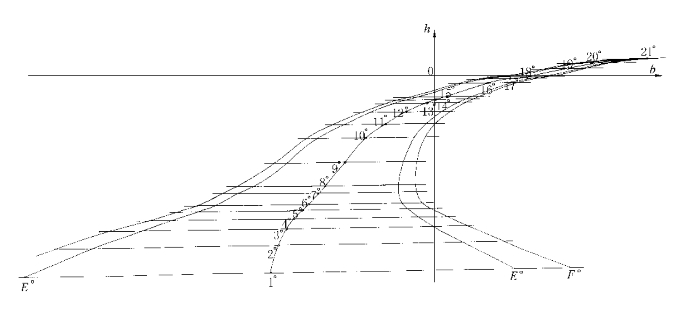

图8—44 道路透视图

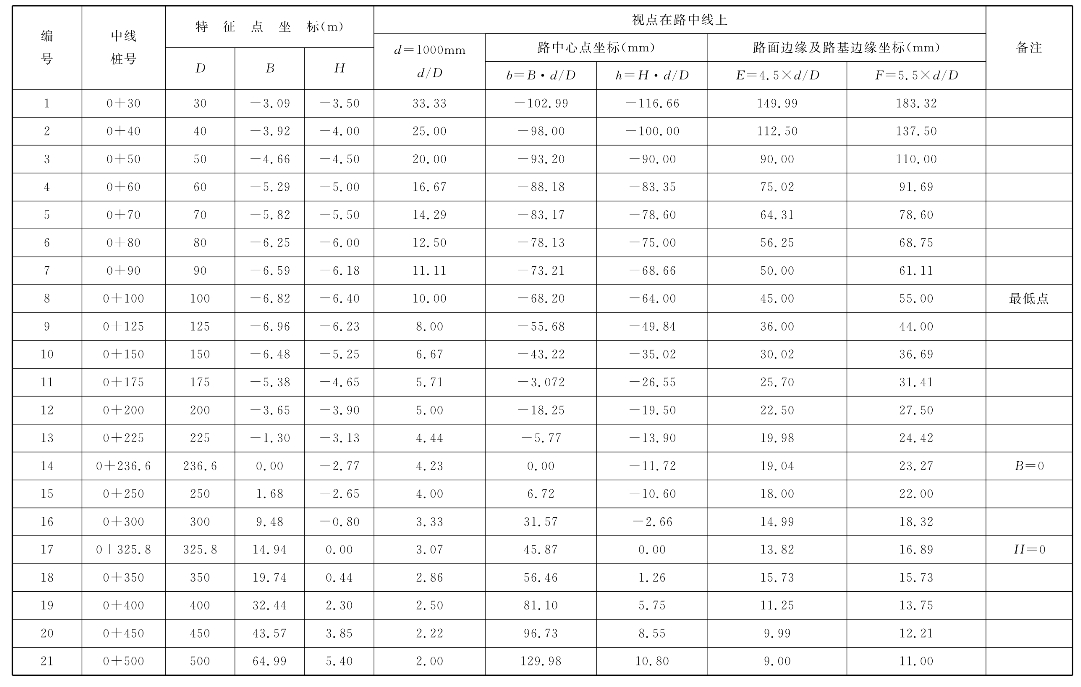

表8—3 道路透视图计算表
