道路透视图绘制要素简介
【摘要】：绘制道路透视图首先要决定视点位置、视轴方向、视距以及横断面间距等基本要素。1）确定视点位置站点在道路上的位置，依道路等级而定，一般取在路中线前进方向右侧1 m处；视高随车辆类型不同而有所不同，在透视图上可取平均值1.5m，视点的位置如图8—41所示。2）确定视轴方向视轴取水平位置，在平面图上应取注意力集中点方向，与设计路中线尽量多交叉，不应离所要研究的特征点太远。
绘制道路透视图首先要决定视点位置、视轴方向、视距以及横断面间距等基本要素。
1）确定视点位置
站点在道路上的位置，依道路等级而定，一般取在路中线前进方向右侧1 m处；视高随车辆类型不同而有所不同，在透视图上可取平均值1.5m，视点的位置如图8—41所示（图中数字单位为米）。
2）确定视轴方向
视轴取水平位置，在平面图上应取注意力集中点方向，与设计路中线尽量多交叉，不应离所要研究的特征点太远。
3）确定视距
视距（d）与视角（φ）和画面图幅（2R）有一定的几何关系，如图8—42所示，即

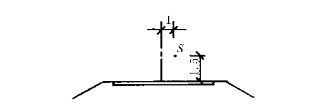

图8—41 视点在道路上的位置
(https://www.chuimin.cn)

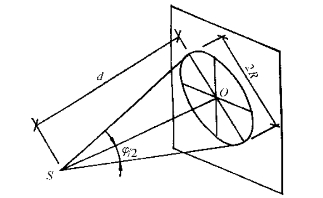

图8—42 图幅与视距、视角的关系
其中，2R为视锥在画面上的底圆直径，即画面图幅长度方向的尺寸。而视角又与车速有关，车速越快，驾驶人员注意力集中点越远，视角也越小，当车速为100km/h时，较为理想的视角在28°～37°。当视角一定时，选用不同的d值，即可得不同的图幅，d一般取0.5～1.5m，表8—1为φ＝31°时根据d值所取的图幅尺寸。
表8—1 视距与图幅尺寸
4）确定横断面间距
表8—2 横断面间距
画图时应先选取特征点，即测点（横断面），可沿路中线每隔一定间隔选取一个，对其中某些特殊点，如视线与平曲线的切点，视线与竖曲线的切点，路中线与视轴的交点，平曲线的起点、终点、反弯点等均需增添测点。
横断面间距大小与透视图的精度及距离远近有关。当d＝500～1500mm时，一般按表8—2选取间距。
