平行透视和室内透视图
【摘要】：当画面与立体的主要立面平行时，所得的透视称为平行透视。由于画面同时平行于立体的长度和高度方向，这两个方向直线的透视没有灭点，而宽度方向直线垂直于画面，其透视灭点就是主点，所以平行透视只有一个灭点，故又称为一点透视。图8—21台阶的平行透视使台阶的前立面在画面上，确定站点s，并根据台阶立面图高度定出基线o′x′和视平线h—h的位置。例8—2作建筑物的室内透视图。
当画面与立体的主要立面平行时，所得的透视称为平行透视。由于画面同时平行于立体的长度和高度方向，这两个方向直线的透视没有灭点，而宽度方向直线垂直于画面，其透视灭点就是主点，所以平行透视只有一个灭点，故又称为一点透视。

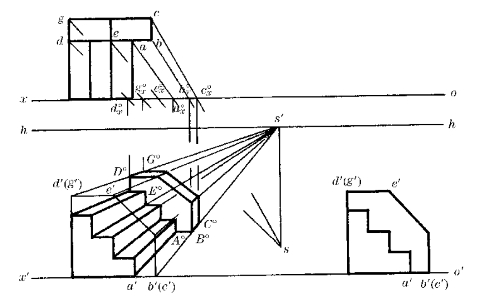

例8—1 如图8—21所示，已知台阶的V面、H面投影，求作台阶的透视图。
图8—21 台阶的平行透视
使台阶的前立面在画面上，确定站点s，并根据台阶立面图高度定出基线o′x′和视平线h—h的位置。
因为台阶的前立面在画面上，故其透视与前立面自身重合。将立面图上的各点与主点s′相连，即为踏步及侧板上所有与画面垂直的棱线的全长透视。
利用视线交点法顺序画出台阶踏步各踢面和踏面的透视，由于踏步前后立面均为画面平行面，故前后立面的透视为相似图形。
台阶侧板的透视，可用同样的方法画出。透视图上看得见的轮廓线用粗实线画出，看不见的轮廓线不必画出。
例8—2 作建筑物的室内透视图。

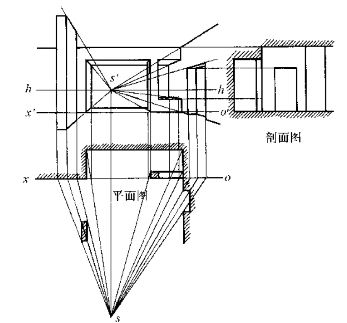

如图8—22所示，给出了建筑物的平面图和剖面图，需画出建筑物的一点透视即室内透视图。
由平面图可以看出，室内正墙面与画面重合，室内长度方向、高度方向的图线均与画面平行。因宽度方向图线均与画面垂直，故相应透视均指向主点s′。在画面前的门、柱等，其透视尺寸比平、剖面图所示实际尺寸要大；而画面后的部分，它们的透视尺寸要比实际尺寸小。门、柱等透视高度都是利用画面上的真高线确定的。
图8—22 建筑物的室内透视
