透视图形成方法-画法几何及土木工程制图
【摘要】：所谓透视投影，就是以人眼为投影中心的中心投影，它是人们观看物体时，将视线与画面的交点顺次连接而形成的图形。透视投影图简称透视图。，在透视投影中称为视线。很明显，在作透视图时应逐一求出各视线SA，SB，…图8—2透视图的形成
当人们站在街道上向远处眺望，就会发现两旁建筑物上原本等宽的墙面、道路上原本等宽的路面以及路边原本等高的电杆，变得近宽远窄或近高远低，桥两边原来平行的栏杆伸向远处，几乎集中于一点。这种近大远小的现象称为透视现象，它是人类视觉印象的一种特性（如图8—1所示）。
所谓透视投影，就是以人眼为投影中心的中心投影，它是人们观看物体时，将视线与画面的交点顺次连接而形成的图形。透视投影图简称透视图。

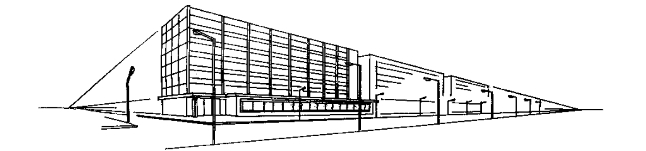

图8—1 透视图的特点
由于透视图形象生动逼真，符合人们的视觉印象，在建筑设计过程中，常常需要绘制建筑物的透视图，来研究建筑物的空间造型和立面处理；在道路工程中，也常利用透视图进行选线规划。此外，透视图也常用于艺术造型、广告设计等方面。
透视图和轴测图一样，都是单面投影图，但轴测图是用平行投影法绘制的，而透视图则是用中心投影法绘制的，更接近人们的视觉印象，因此透视图的立体感更强，但作图较繁琐、度量性较差，工程中一般只作为辅助图样。
如图8—2所示，假想在观察者与建筑物之间设立一个直立平面V作为投影面，在透视投影中这个投影面称为画面；投影中心就是观察者的眼睛，在透视投影中称为视点；投射线就是通过视点S与建筑物上各特征点的连线，如SA，SB，…，在透视投影中称为视线。很明显，在作透视图时应逐一求出各视线SA，SB，…与画面V的交点A°，B°，…，这就是建筑物上各特征点A，B，…的透视。将建筑物上各特征点的透视顺次连接，就得到该建筑物的透视图。

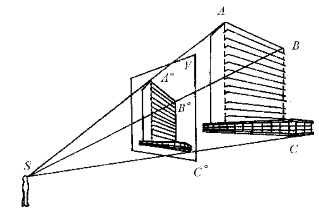

图8—2 透视图的形成
