画法几何与土木工程制图:轴测图剖切

【摘要】:在轴测图中,有时为了表示物体的内部构造情况,常常在轴测图上采用剖切的方法,移去物体的某一部分,以显示物体的内部结构。图7—21轴测剖切图中剖面线方向在表示一个区域中各建筑物、道路、设施等平面位置及相互关系,或一个建筑物的内部布置时,常用水平轴测图,或在水平轴测图的基础上,进行适当剖切。画门窗洞、窗台和台阶,完成轴测图。

在轴测图中,有时为了表示物体的内部构造情况,常常在轴测图上采用剖切的方法,移去物体的某一部分,以显示物体的内部结构。

画轴测剖切图的方法一般是先画出物体完整的外形,然后用平行于坐标面的平面进行剖切,补画出经剖切后内部的可见轮廓线,并画出剖切断面的材料图例

如图7—20a为一钢筋混凝土基础的投影,画其轴测剖切图的步骤如下:

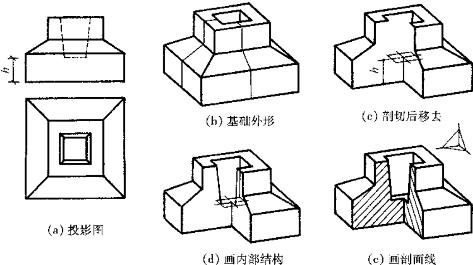

图7—20 杯形基础的轴测剖切图

(1)画出整个基础的正二测图,如图7—20b所示。

(2)为了看清杯口的形状和深度,沿对称平面将基础剖开,切去1/4(图7—20c)。

(3)画出内部显露的轮廓线,如杯口、杯口侧面与剖切平面交线等(图7—20d)。

(4)在剖切断面范围内画出剖面线或材料图例,完成全图(图7—20e)。

剖面线应按其断面所在坐标面的位置绘制,正等测、正二测和正面斜二测图中各坐标面上剖面线的方向如图7—21中所画出的细实线所示。

图7—21 轴测剖切图中剖面线方向

在表示一个区域中各建筑物、道路、设施等平面位置及相互关系,或一个建筑物的内部布置时,常用水平轴测图,或在水平轴测图的基础上,进行适当剖切。

图7—22a为一房屋,采用水平面作为剖切平面,将房屋的下部画成斜等测图。

作图步骤如下:

(1)先画断面。把平面图旋转30°后画出,然后过各个角点往下画高度线,画出屋内外的墙脚线,应注意室内外地面标高的不同(图7—22b)。

(2)画门窗洞、窗台和台阶,完成轴测图(图7—22c)。

图7—22 房屋水平剖切的斜等测图
