轴测图画法|画法几何及土木工程制图
【摘要】：以上几种常用轴测图的轴间角及轴向伸缩系数各不相同，但它们的基本画法是相似的。1）坐标法根据物体上各点的坐标，沿轴向度量，画出各点的轴测图，并依次连接，得到物体的轴测图。应注意，画轴测图时一般都不画出不可见的图线。这种根据一点的x，y，z坐标作出轴测图的方法，即为坐标法。例7—5作拱门的斜轴测图。作轴测图时应注意各部分在y方向的相对位置。完成门身的轴测图。
以上几种常用轴测图的轴间角及轴向伸缩系数各不相同，但它们的基本画法是相似的。下面介绍四种常用的画法。
1）坐标法
根据物体上各点的坐标，沿轴向度量，画出各点的轴测图，并依次连接，得到物体的轴测图。
例7—1 已知基础的投影图（图7—9a），画出它的正等测图。

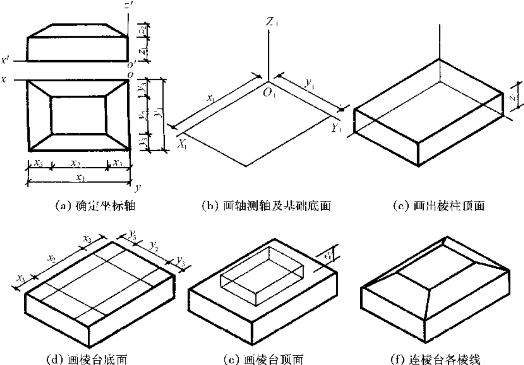

图7—9 坐标法画基础正等测图
作图步骤如下：
（1）根据给出的投影图，先对基础进行形体分析。基础由棱柱和棱台组成。可先画棱柱，再画棱台。
（2）在投影图上确定基础原点和坐标轴的位置，如图7—9a所示。
（3）画棱柱底面。先画轴测轴，然后沿O1X1方向截取底面长度x1，沿O1Y1方向截取底面宽度y1，各引相应平行线，得到棱柱底面（图7—9b）。
（4）从底面各个顶点向上引铅垂线，截取棱柱高度z1，连各顶点，即得棱柱的正等测图（图7—9c）。应注意，画轴测图时一般都不画出不可见的图线。
（5）棱台下底面与棱柱顶面重合，棱台的侧棱为非轴测轴方向，只能先画出它们的两个端点，然后连线。为此，作棱台顶面的四个顶点，先画出它们在棱柱顶面上的投影，在棱柱顶面上分别沿O1X1方向量取x3，x2，沿O1Y1方向量取y3，y2，各引相应的平行线，得四个交点（图7—9d）。
（6）从所作的四个交点上竖高度z2，得棱台高度的四个顶点。连接这四个顶点，得棱台的顶面（图7—9e）。这种根据一点的x，y，z坐标作出轴测图的方法，即为坐标法。
（7）连接棱台顶面和底面的对应顶点，画出侧棱，完成基础的正等测图（图7—9f）。
2）端面法
对于柱类物体，通常是先画出能反映棱柱、圆柱等形状特征的一个可见端面，然后画出可见的其余轮廓线，完成物体的轴测图。
例7—2 画出图7—10a所示涵洞洞身的正面斜二测图。

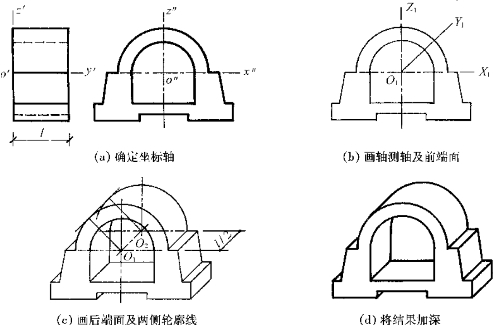

图7—10 端面法画涵洞洞身的正面斜二测图
作图步骤如下：
（1）选取涵洞特征面作为XOZ坐标面，使其平行于轴测投影面，定出原点和坐标轴（图7—10a）。
（2）画出轴测轴，O1Y1采用向上方倾斜的方向。根据侧面图尺寸，先画反映实形的涵洞洞身前端面（图7—10b）。
（3）画后端面。后端面圆弧的圆心O2是过前端面圆心O1，引平行于O1Y1轴的直线，量取O1O2＝l/2而得。再过前端面每个转折点引平行于O1Y1轴的直线，与后端面对应的点相连（图7—10c）。
（4）画洞身圆柱面轮廓线。作前后两端面圆弧的公切线，这条公切线应和O1O2平行，两切点之间的线段即为洞身上部圆柱面的轮廓线。
（5）加深后得涵洞洞身的正面斜二测图（图7—10d）。
例7—3 画出图7—11a所示建筑形体的水平斜等测图。作图步骤如下：
（1）在投影图上确定原点和坐标轴，如图7—11a所示。
（2）画轴测轴及建筑形体的平面图，因为O1X1与O1Y1相互垂直，平面图在X1O1Y1坐标面上反映实形。
（3）取r＝1，在平面图上直接立高，完成作图（图7—11b）。
（4）将结果加深，如图7—11c所示，得到建筑形体的水平斜等测图。
水平斜轴测图（斜等测或斜二测）常用来画建筑群的鸟瞰图

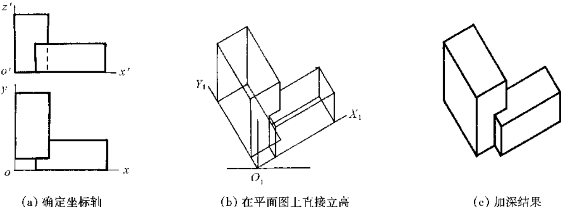

图7—11 端面法画建筑形体的水平斜等测图
3）切割法
对于由基本体切割而成的物体，可先画出基本体，然后进行切割，得出轴测图。
例7—4 画出图7—12a所示物体的正等测图。

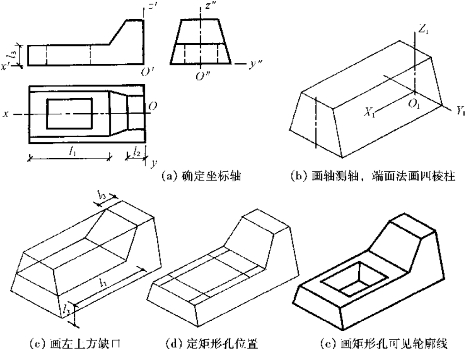

图7—12 切割法画物体的正等测图
该物体可看成是一横置的四棱柱，左上方开一缺口，再挖去一矩形孔而成。
作图步骤见图7—12b～e。注意图7—12c中l3应量取垂直高度，即沿平行于轴测轴O1Z1的方向上度量，最后还应处理好矩形孔切割后的可见轮廓线。
4）叠加法
对于由几个基本体叠加而成的组合体，宜在形体分析基础上，将各基本体逐个画出，最后完成整个物体的轴测图。
例7—5 作拱门的斜轴测图（图7—13a）。
图7—13 叠加法画拱门的斜二测图
作图步骤如下：
（1）拱门由地台、门身和顶板三部分组成，采用正面斜二测图表示。作轴测图时应注意各部分在y方向的相对位置。
（2）先画地台的轴测图，并在地台的对称线上向后量取y1/2，以定出拱门前墙面的位置（图7—13b）。
（3）按实形画出前墙面及y轴方向线（图7—13c）。
（4）完成门身的轴测图。注意后墙面半圆拱的圆心位置及半圆拱的可见部分。在前墙面顶部中点作y轴方向线，向前量取y2/2，定出顶板底面前缘的位置（图7—13d）。
（5）画出顶板，完成轴测图（图7—13e）。
