平面体截交线的画法-画法几何及土木工程制图

【摘要】:由于平面体的表面都是由平面组成的,所以平面体的截交线一般是平面多边形。此多边形的各顶点是平面体棱线与截平面的交点,各条边线是平面体棱面与截平面的交线。例6—3如图6—6a所示,求正垂面P与三棱锥S—ABC的截交线。解截平面P与三棱锥的三条棱线SA,SB,SC均相交,故截交线为△ⅠⅡⅢ,作图步骤如图6—6b所示。截平面与顶面的交线为正垂线MN,可直接作出mn,于是截交线的H投影abmnd亦确定。

由于平面体的表面都是由平面组成的,所以平面体的截交线一般是平面多边形。此多边形的各顶点是平面体棱线与截平面的交点,各条边线是平面体棱面与截平面的交线。

求作平面体的截交线一般有两种方法:

(1)交点法——先作出平面体的各棱线与截平面的交点,然后把位于同一棱面上的两交点连成线。

(2)交线法——直接作出平面体的各棱面与截平面的交线。

在投影图中截交线的可见性取决于平面体各棱面的可见性,位于可见棱面上的交线才是可见的,应画为实线,否则交线不可见应画为虚线。但若立体被截断后,截交线成为投影轮廓线时,则该段截交线是可见的。

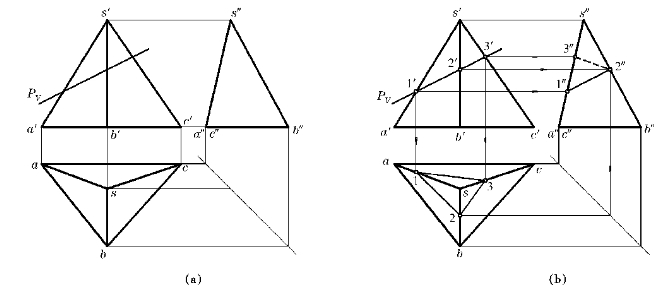

例6—3 如图6—6a所示,求正垂面P与三棱锥S—ABC的截交线。

解 截平面P与三棱锥的三条棱线SA,SB,SC均相交,故截交线为△ⅠⅡⅢ,作图步骤如图6—6b所示。

(1)由于P的V投影有积聚性,PV与s′a′,s′b′,s′c′的交点分别为1′,2′,3′,相连即截交线的V投影。

(2)从1′和3′点向下投影连线,分别与sa和sc相交于1和3点。由于Ⅱ点在平行于W面的棱线SB上,需作辅助线或经由W投影才可求出2点,所得△123即为截交线的H投影。

(3)从1′,2′,3′各点向右作投影连线,分别与s″a″,s″b″,s″c″相交于1″,2″,3″点,所得△1″2″3″即为截交线的W投影。

(4)截交线的可见性判别如下:在H投影中,三个侧棱面均是可见的,故△123可见,应画为实线;在W投影中,右侧棱面SBC不可见,故2″3″不可见,应画为虚线。

图6—6 作三棱锥的截交线

例6—4 如图6—7a所示,求作四棱柱被正垂面截断后的投影和截断面实形。

解 截平面与四棱柱的四个侧棱面均相交,且与顶面也相交,故截交线为五边形ABMND,作图步骤如图6—7b所示。

图6—7 作四棱柱的截交线

(1)由于截平面为正垂面,故截交线的V投影a′b′m′n′d′已知。截平面与顶面的交线为正垂线MN,可直接作出mn,于是截交线的H投影abmnd亦确定。然后可作出截交线的W投影a″b″m″n″d″,m″n″可利用截平面与右侧棱线的虚交点c″来作更方便。四棱柱截去左上角后,截交线的H和W投影均可见。截去的部分,棱线不再画出,但右侧棱线未被截去的一段,在W投影中应画为虚线。

(2)求作截断面的实形,常利用换面法。作图时可不必画出投影轴,而在适当位置画出与截平面的积聚投影相平行的点画线AC,作为图形的对称线(基准线),然后利用各点的坐标差Δy来确定各点的位置,从而作出截断面ABMND的实形。

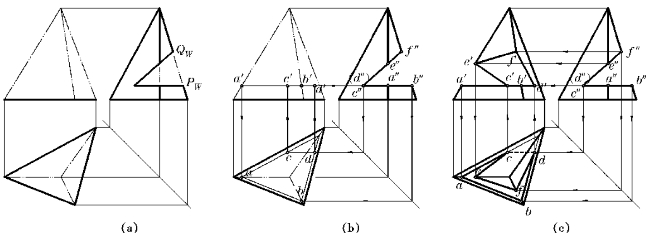

例6—5 如图6—8a所示,已知三棱锥的切口位置,求作其H投影和V投影。

解 从W投影可知,三棱锥的切口是由水平面P和侧垂面Q所截而形成的。作图过程如图6—8b,c所示,分别作出P面和Q面与三棱锥的截交线ABCD和CDEF,再画出P与Q的交线CD。

截交线的V和H投影均为实线,只有cd应画为虚线。切去部分的棱线不应画出。

图6—8 作具有切口的三棱锥的投影
