点的三面投影—画法几何及土木工程制图

【摘要】:将三个投影面展开后得到的三面投影图如图2—2b,c。以上所述点的三面投影特性,也正是形体投影图中“长对正、高平齐、宽相等”的理论依据。例2—1如图2—3a所示,已知B点的V投影b′和W投影b″,求其H投影b。

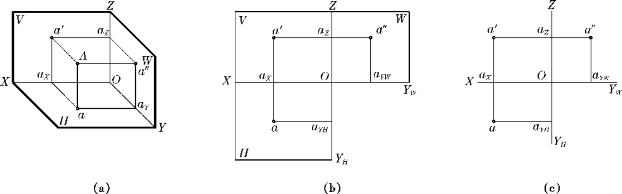

在两面投影的基础上,再设立W面与H面和V面均垂直,就得到三面投影体系,如图2—2a所示。由A点作垂直于W面的投射线,交点a″即为其侧面投影(W投影)。将三个投影面展开后得到的三面投影图如图2—2b,c。

图2—2 点的三面投影

由于三个投影面是两两互相垂直的,所以可根据点的两面投影规律来分析其三面投影:

(1)a′a⊥OX,A点的V和H投影连线垂直于X轴;

a′a″⊥OZ,A点的V和W投影连线垂直于Z轴;

aaYH⊥OYH,a″aYW⊥OYW,这是由于H面和W面展开后不相连的缘故。

(2)a′aZ=aaYH=Aa″,反映A点到W面的距离;

aaX=a″aZ=Aa′,反映A点到V面的距离;

a′aX=a″aYW=Aa,反映A点到H面的距离。

以上所述点的三面投影特性,也正是形体投影图中“长对正、高平齐、宽相等”的理论依据。

因为点的两个投影已能确定该点在空间的位置,故只要已知点的任意两个投影,就可以运用投影规律来作图,求出该点的第三投影。

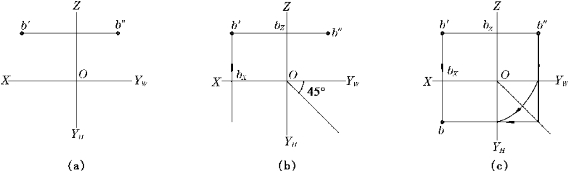

例2—1 如图2—3a所示,已知B点的V投影b′和W投影b″,求其H投影b。

图2—3 已知点的两面投影作第三投影

解 作图步骤如下:

(1)由第一条规律,过b′作投影连线垂直于OX,b必在此线上,见图2—3b;

(2)由第二条规律,截取bbX=b″bZ,得b,或借助于过O点的45°作图线,也可以利用圆规作圆弧来确定b,如图2—3c中箭头所示。
