国Ⅲ柴油机进油计量电磁阀检修指南
【摘要】：BOSCH共轨系统进油计量电磁阀的工作原理①进油计量电磁阀安装在高压泵的进油位置，用于调整燃油供给量和燃油压力值，而其调整要求受ECU控制。图4-54 BOSCH共轨系统的燃油管路布置及进油计量电磁阀图4-55 GW2.8TC型柴油机的进油计量电磁阀与ECU的电路连接①外线路检查。进油计量电磁阀在断电时关闭，切断低压油路与高压油路的联系，在通电时则打开。当ECU判断进油计量电磁阀驱动失效时，ECU采取系列处理措施：①停机或无法起动。
BOSCH共轨系统的燃油管路布置及进油计量电磁阀如图4-54所示。
（1）BOSCH共轨系统进油计量电磁阀的工作原理
①进油计量电磁阀安装在高压泵的进油位置，用于调整燃油供给量和燃油压力值，而其调整要求受ECU控制。
②进油计量电磁阀在控制线圈没有通电时是导通的，可以提供最大流量的燃油。
③ECU通过脉冲信号改变高压泵进油截面积而增大或减小油量。
（2）进油计量电磁阀的检修 下面以GW2.8TC型柴油机的进油比例电磁阀（图4-55）为例进行介绍。进油计量比例电磁阀有两个接线端子，其中1号端子接ECU的A49号端子（低电位）、2号端子接ECU的A19号端子（高电位）。

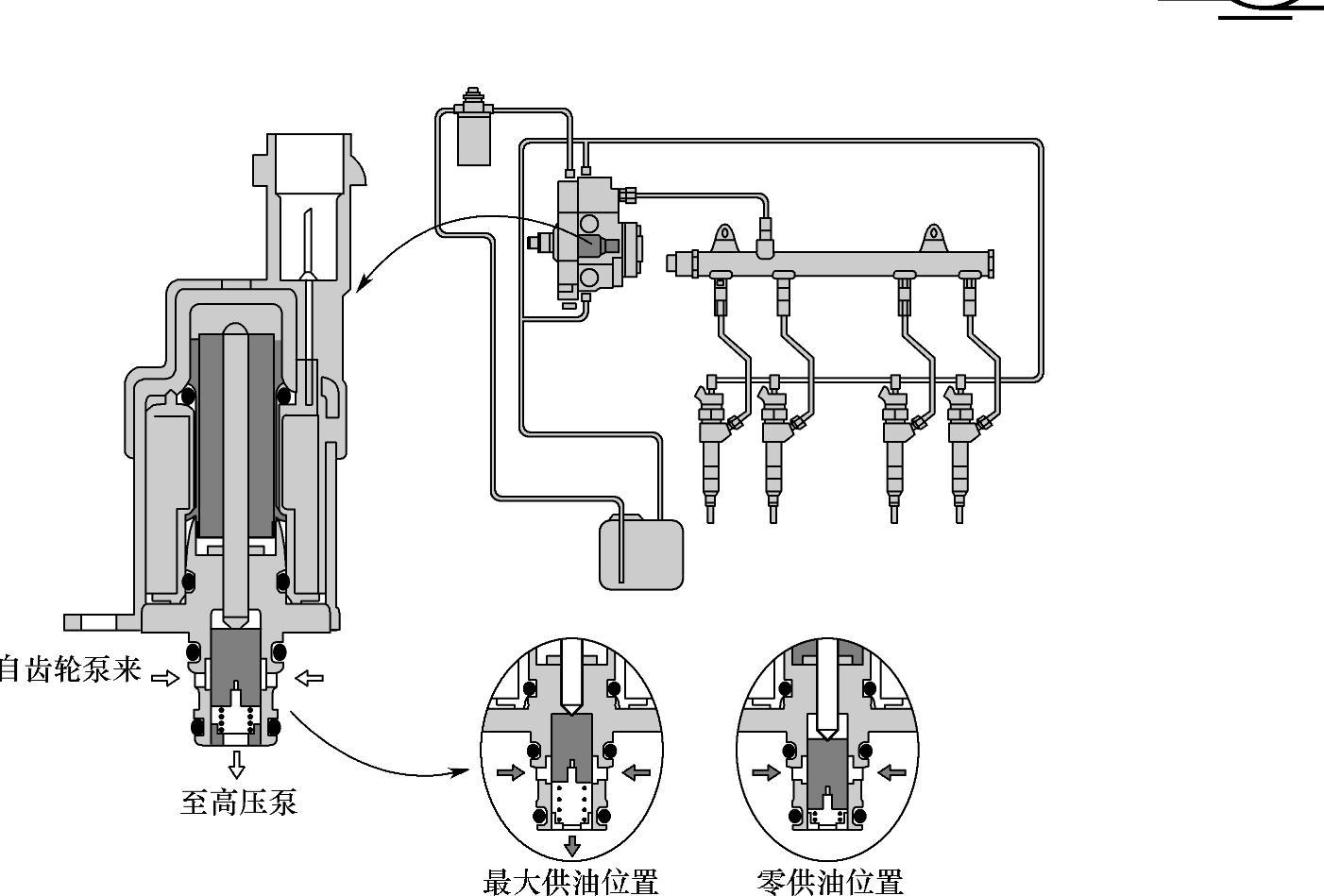

图4-54 BOSCH共轨系统的燃油管路布置及进油计量电磁阀

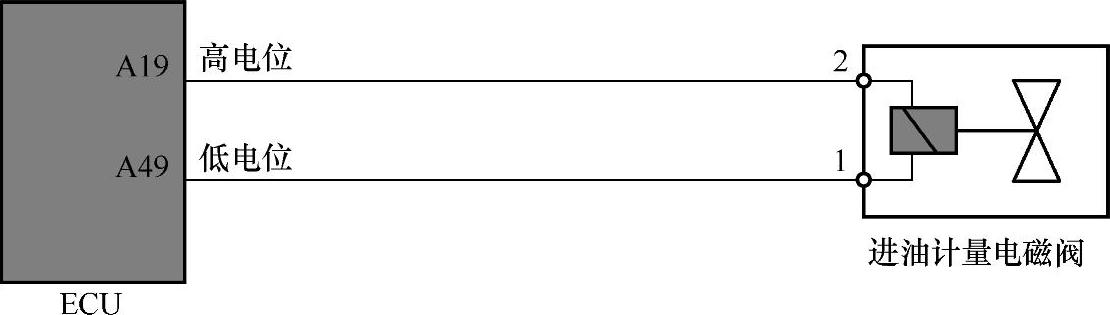

图4-55 GW2.8TC型柴油机的进油计量电磁阀与ECU的电路连接
①外线路检查。参考图4-55，用万用表的电阻档，分别测量1号端子与A49号端子、2号端子与A19号端子之间的电阻值，来判断外线路是否存在短路及断路故障。
②传感器电阻值测量。关闭点火开关，拔下进油计量电磁阀插头，测量传感器侧1号与2号端子间的电阻，20℃情况下，两端子间的电阻值应在3Ω左右。
③听声音判断工作是否异常。进油计量电磁阀在断电时关闭，切断低压油路与高压油路的联系，在通电时则打开。因此，当点火开关置于ON时，应听到进油计量电磁阀发出连续不断的嗡鸣声，且把手放上应能够感到明显的振动。
④数据流检测。用X-431故障诊断仪可以读取油量计量单元供油设定值、油量计量单元输出占空比和轨压控制器供油预控值3个参数的数据流。BOSCH共轨系统进油计量电磁阀的参数如下：PWM信号频率为164～195Hz，线圈电阻为2.6～3.15Ω，最大电流为1.8A。
特别说明：进油计量比例阀有常开型和常闭型两种，检修时应特别注意。
（3）进油计量电磁阀失效策略分析 当进油计量电磁阀失效（例如拔掉其插头）时，柴油机能否着火，不能一概而定，应视具体机型而考虑，即使采用了同一个电控系统（如BOSCH的CRS2.0），有的车型可以着火，有的车型则不能，主要取决于系统的控制策略，下面具体举例说明。
1）长城GW2.8TC型增压柴油机BOSCH-CRS2.0共轨系统（该车采用的进油计量电磁阀为常闭式）。当进油计量电磁阀失效时，柴油机无法起动及运行。
当进油计量比例电磁阀失效如卡滞，无法打开时，导致高压燃油无法进入共轨，导致此类故障现象出现多为燃油中含有杂质，可对进油计量电磁阀进行清洗；进油计量电磁阀与ECU连接线路断路，将导致ECU无法对进油计量电磁阀进行控制，使柴油机熄火或无法起动。
2）玉柴及潍柴柴油机BOSCH共轨系统。玉柴及潍柴柴油机BOSCH共轨系统采用常开式燃油计量电磁阀（缺省状态全开），其供油特性如图4-56所示。当进油计量电磁阀失效时，柴油机可以正常起动及运行（跛行回家）。
当ECU判断进油计量电磁阀驱动失效（如进油计量电磁阀损坏、驱动电路开路及短路）时，ECU采取的系列处理措施如下：
①点亮故障指示灯。

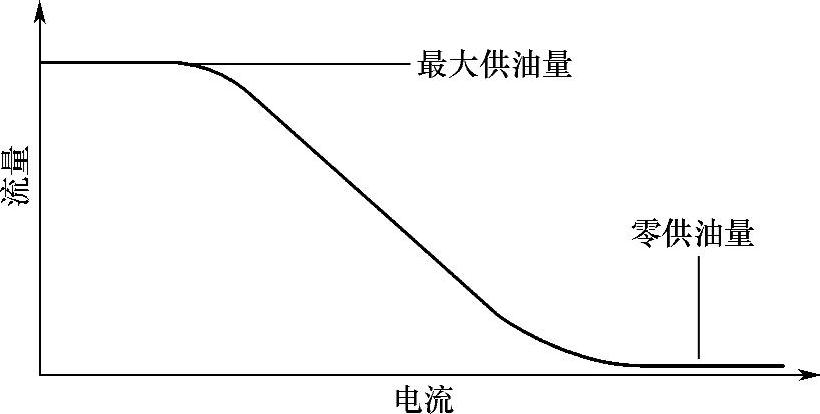

图4-56 常开式燃油计量电磁阀的供油特性
②产生故障码P0251、P0252、P0253、P0254、P025C、P025D。
③燃油压力超高、限压阀被冲开（用手分别放在回油管及共轨上，能明显感觉到50°左右的温度差）。
④诊断仪显示轨压位于70.0～76.0MPa，并随转速升高而增大。
⑤限制柴油机转速（1700r/min左右，通过控制喷油量实现），在限制范围内，油门仍然起作用。
⑥关闭点火开关后，燃油压力泄放阀关闭，恢复正常。
⑦如柴油机起动过程已进入（燃油计量电磁阀）失效策略，仍能起动且没有明显感觉。
3）玉柴柴油机Delphi共轨系统。当进油计量电磁阀失效时，柴油机无法起动及运行。当ECU判断进油计量电磁阀驱动失效（如进油计量电磁阀损坏、驱动电路开路及短路）时，ECU采取系列处理措施：
①停机或无法起动。
②产生故障码P0251、P0253、P0255。
