国Ⅲ柴油机单体泵安装要求，操作步骤及注意事项
【摘要】：BFM1013柴油机上装用单体喷油泵，为燃料供给系统中的重要总成，各单体泵互相独立，统一由一个供油齿条控制。各个单体泵分别装在气缸体左侧的相应的安装孔中，由两个紧固定螺栓固定，并由凸轮轴上的相应凸轮驱动，因此驱动喷油又是单独的。②安装单体泵时要逐个进行，先将所要安装的单体泵下面的驱动凸轮转到其基圆位置，再将调好的单体泵放入气缸体的单体泵安装孔中。④用一个扳手逆时针方向缓慢转动单体泵，直到转不动为止。
BFM1013柴油机上装用单体喷油泵，为燃料供给系统中的重要总成，各单体泵互相独立，统一由一个供油齿条控制。各个单体泵分别装在气缸体左侧的相应的安装孔中，由两个紧固定螺栓固定，并由凸轮轴上的相应凸轮驱动，因此驱动喷油又是单独的。
根据图3-9所示的安装提示，正确的安装方法如下：

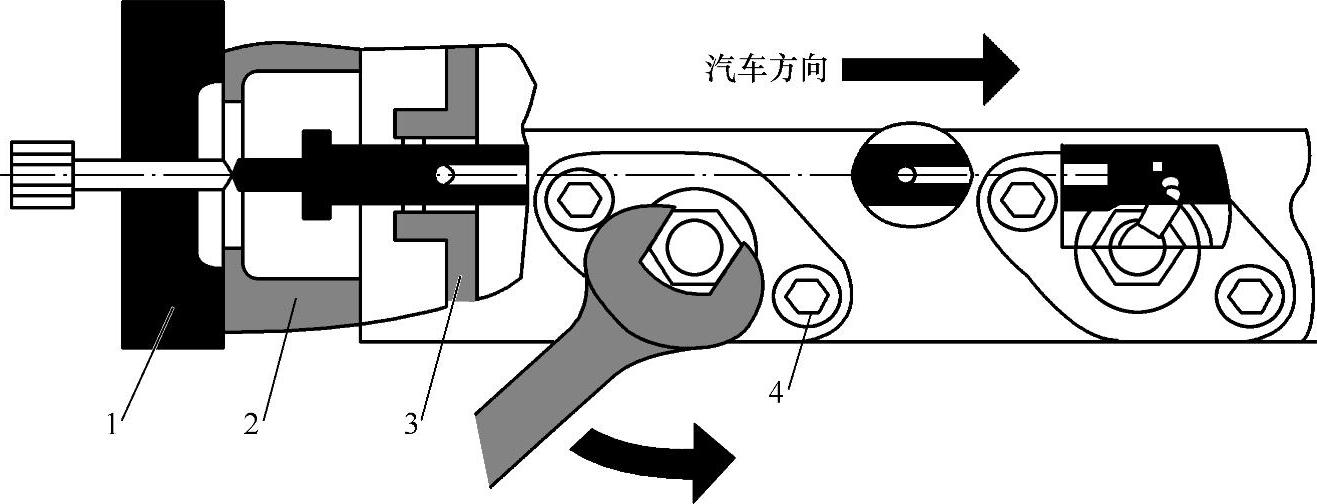

图3-9 单体泵的安装方法示意图
1—齿条定位专用工具 2—外壳 3—供油齿条导向套 4—单体泵紧固螺栓
①柴油机熄火后，将喷油泵调速齿条放到停机位置，并用一个专用工具上的螺栓从端头顶住齿条，防止其向供油方向移动，保持单体泵处于装配原始位置。
②安装单体泵时要逐个进行，先将所要安装的单体泵下面的驱动凸轮转到其基圆位置，再将调好的单体泵放入气缸体的单体泵安装孔中。
③先用5N·m的力矩预紧单体泵的紧固螺栓，再向相反方向拧松约60°，用扭力扳手试着转动单体泵，并较准确地读出和记下转动力矩M值。
④用一个扳手逆时针方向缓慢转动单体泵，直到转不动为止。
⑤逆时针方向转动单体泵，并使转动力矩达到（M+1）N·m，再交叉上紧单体泵紧固螺栓。
⑥单体泵的紧固螺栓应分三步交替拧紧，拧紧力矩分别为7N·m、10N·m和30N·m。
⑦装配完成后拧松专用工具上的螺栓，取下专用工具，恢复原来的整机装配状态。
