气门与气门座密封性能的检验方法

2023-09-23 理论教育版权反馈

【摘要】：检验气门与气门座的密封性，可以通过检验仪进行，也可以不使用检验仪，利用简易方法检验，下面介绍4种常用的检测方法。气门密封锥面的检查：气门密封锥面应该是均匀且连续的研磨痕迹，如果气门密封带出现没有研磨到的断续痕迹或麻点，则应该重新研磨或更换新的气门后再研磨。

检验气门与气门座的密封性，可以通过检验仪进行，也可以不使用检验仪，利用简易方法检验，下面介绍4种常用的检测方法。

1）轻拍法：将气门与气门座擦干净，安装气门后，在气门头距离气门座20～30mm时，用手将气门轻拍数下，若气门与气门座的工作面均能出现一条完整的光环为正常。

2）划线法：在研磨过的气门工作面上，每隔8mm左右用软铅笔画一条线（图2-48），然后将相配的气门放在气门座上旋转1/4圈，如所划的线条均被切断，则表示密封性良好，如有的线条未被切断，说明密封不良，需重新研磨。

图2-48 用划线法检查气门密封锥面

3）加压法：从进、排气管口各注入50mL煤油，然后施加0.020～0.030MPa的气压，如图2-49所示，查看是否有煤油经气门渗出，若渗油，应拆下气门再次研磨。

4）涂色法：在气门工作面上涂上一层红色印泥，在气门自然压下气门座时，相对气门座旋转气门，此时，若气门座密封面360°都出现均匀的印泥，则说明气门是同心的；反之，则应重新研磨或更换气门。

气门密封锥面的检查：气门密封锥面（在360°范围内）应该是均匀且连续的研磨痕迹（图2-50），如果气门密封带出现没有研磨到的断续痕迹或麻点，则应该重新研磨或更换新的气门后再研磨。

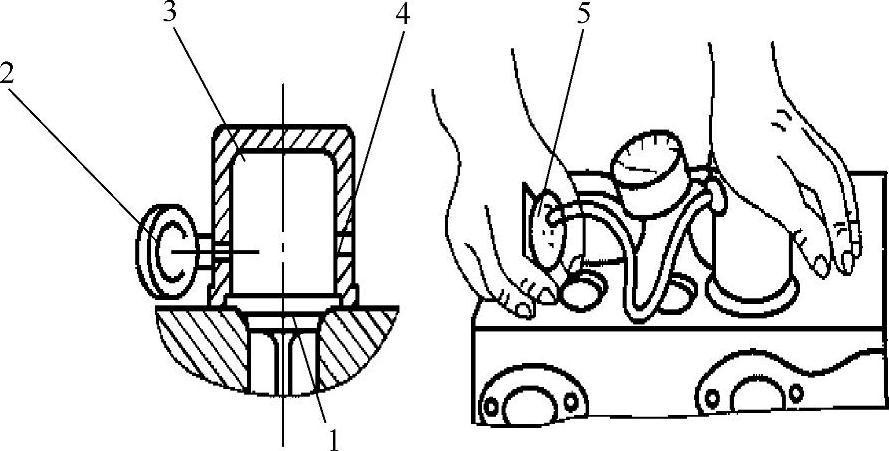

图2-49 用加压法检查气门的密封性

1—气门 2—气压表 3—空气筒 4—进气孔（与胶囊连接） 5—压气胶囊

图2-50 气门密封锥面的检查
