工程地下水：利用多孔稳定流抽水试验资料计算影响半径
【摘要】：影响半径是利用单井抽水试验资料计算含水层渗透系数的原始数据之一。利用稳定流抽水试验资料求影响半径必须有观测孔中的水位下降资料，其求法有两种。
影响半径是利用单井抽水试验资料计算含水层渗透系数的原始数据之一。
利用稳定流抽水试验资料求影响半径必须有观测孔中的水位下降资料，其求法有两种。
1.作图法
根据抽水试验资料作s-lgr或Δh2-lgr曲线，如图2-24所示，由于裘布衣公式要求s-lgr或Δh2-lgr成直线关系。作图时，延长s-lgr或Δh2-lgr的直线段在横轴lgr上的交点，便为理想的圆柱状含水层的半径R。从“引用影响半径”的概念出发，我们知道它是不随抽水流量大小的变化而变化的一个常数值，所以抽水试验的各次下降求得的R值应一样。这样反映在作图时各次的s-lgr或Δh2-lgr曲线直线段的延长线在横轴上应交于一点。该点在lgr轴的截距，即为R值。如不能交于一点，则必须分析其原因，是否由于抽水过程中补给条件发生了变化。
2.公式计算法
利用稳定流抽水试验观测孔的水位下降资料计算引用影响半径R的步骤：
（1）作s（或Δh2）-lgr曲线图；
（2）在曲线的直线段上选取计算数据，采用相应公式承压水完整井
对于潜水完整井
3.影响半径计算公式的选用与经验参考值
根据表2-21计算公式确定影响半径，目前大多数只能给出近似值。其经验值可参照表2-22。

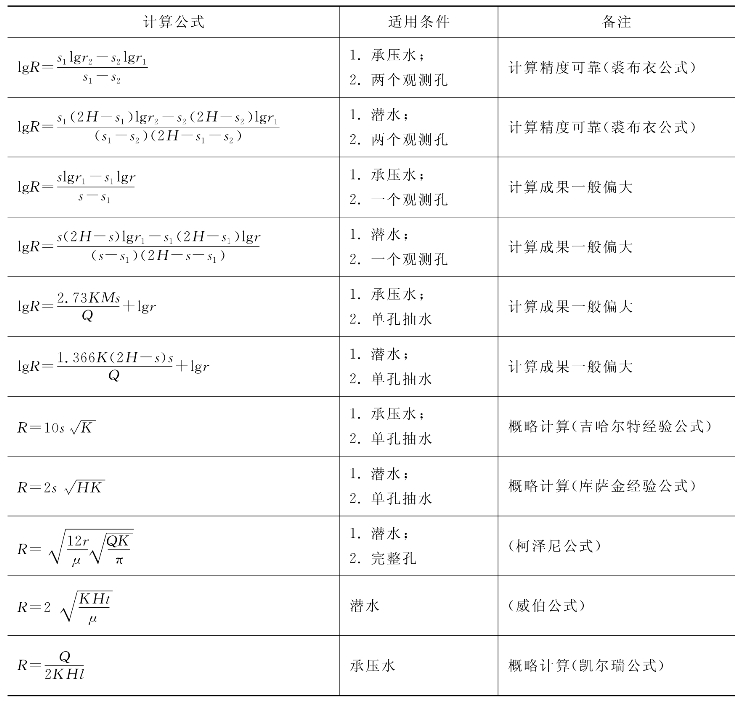

表2-21 影响半径计算公式表
表中符号s1，s2——观测孔水位降深，m；
r1，r2——观测孔至抽水孔的距离，m；
r——抽水孔（井）半径，m；
H（M）——潜水（承压水）含水层厚度，m；
K——渗透系数，m／d；
t——时间，d；
μ——给水度；
i——地下水水力坡度。

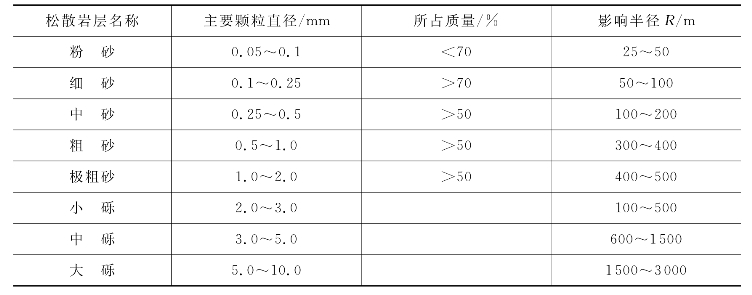

表2-22 松散岩层影响半径R经验值表
