地下水渗水试验结果及分析
【摘要】：当注入水量达到稳定并延续2～4h，试验即可结束。表2-7不同岩性毛细压力水头Hk表注：表中给出的Hk值往往偏小。
试坑渗水试验是野外测定包气带非饱和岩（土）层渗透系数的简易方法。最常用的是试坑法、单环法和双环法，具体见表2-6。
表2-6 渗水试验方法
图2-17 黏性土中渗水土体浸润部分示意图
1.试验方法
1）试坑法
试坑法是在表层土中挖一试坑进行试验。坑深30～50cm，坑底面积30cm×30cm（或直径为37.75cm的圆形）。坑底离潜水位3～5m。坑底铺设2cm厚的砂砾石层。试验开始时，控制流量连续均衡，并保持坑中水层厚（Z）为常数值（10cm）。当注入水量达到稳定并延续2～4h，试验即可结束。
当试验岩层为粗砂、砂砾或卵石层，控制坑内水层厚度2～5cm时，且（Hk+Z+l）／l≈1，则K=
=v，可近似测定岩石的渗透系数K，Hk为毛细压力水头（m）。Hk值参阅表2-7。l为试验结束时水的渗入深度（m）。l值可在试验后开挖确定，或取样分析土中含水量确定，详见示意图2-17。
此法通常用于测定毛细压力影响不大的砂类土渗透系数，测定黏性土的渗透系数一般偏高。

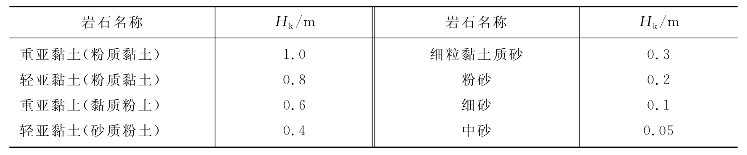

表2-7 不同岩性毛细压力水头Hk表
注：表中给出的Hk值往往偏小。
2）单环法
单环法是在试坑底嵌入一高为20cm、直径为37.70cm的铁环，该铁环圈定的面积为1 000cm2。在试验开始时，用Mariotte瓶控制环内水柱，保持在10cm高度上。试验—直进行到渗入水量Q固定不变时为止，就可按式（2-16）计算此时的渗透速度v：
所得的渗透速度v即为该岩（土）层的渗透系数K。
此外，尚可通过系统地记录一定时间段（如30min）内的渗水量，求得各时间段内的平均渗透速度，据此编绘渗透速度历时曲线图。具体方法可参见图2-18。
渗透速度随时间延长而逐渐减小，并趋向于常数（呈水平线），此时的渗透速度即为所求的渗透系数K值。
3）双环法
双环法系在试坑底嵌入两个铁环，外环直径采用0.5m，内环直径采用0.25m。试验时往铁环内注水，用Mariotte瓶控制外环和内环的水柱都保持在同一高度（如10cm）。根据内环所取得的资料按上述方法确定岩（土）层的渗透系数。由于内环中水只产生垂向渗入，排除了侧向渗流带的误差，因此该法获得的成果精度比试坑法和单环法高。
2.根据渗水试验资料计算岩（土）层渗透系数
当渗水试验进行到渗入水量趋于稳定时，可按式（2-17）较好地计算渗透系数K（cm／min）

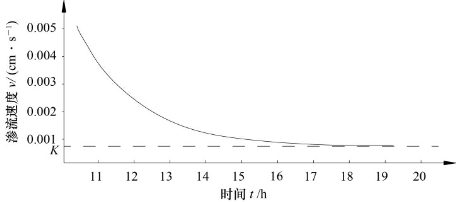

图2-18 渗水试验中渗透速度历时曲线图
（已考虑了毛细压力的附加影响）：
式中 Q——稳定渗入水量，cm3／min；
F——试坑（内环）渗水面积，cm2；
Z——试坑（内环）中水层高度，cm；
Hk——毛细压力水头，cm；
l——试验结束时水的渗入深度，cm。
当渗水试验进行相当长时间后渗入水量仍未达到稳定时，K按变量公式（2-18）计算：
其中，
式中 V1，V2——经过t1和t2时间的总渗入量，即总给水量，m3；
t1，t2——累积时间，d；
F——试坑（内环）渗水面积，m2；
a1——代用系数，由试算法求出。
3.试坑渗水试验成果资料整理
（1）试坑平面位置图；
（2）水文地质剖面图与试验装置示意图；
（3）渗透速度历时曲线；
（4）渗透系数计算；
（5）原始记录表格等。
