地下水压力测试成果与单位吸水量

【摘要】:若进行简易压水试验,其稳定流量标准可低于上述标准。压水试验成果主要用单位吸水量表示。

2.1.2.1 压水试验的目的

工程地质勘察中的压水试验,主要是为了探查天然岩(土)层的裂隙性和渗透性,获得单位吸水量ω等参数,为有关设计提供基础资料。

2.1.2.2 压水试验的方法和类型

(1)按试验段划分为分段压水试验、综合压水试验和全孔压水试验。

(2)按压力点,又称流量-压力关系点,划分为一点压水试验、三点压水试验和多点压水试验。

(3)按试验压力划分为低压压水试验和高压压水试验。

(4)按加压的动力源划分为水柱压水法、自流式压水法和机械法压水试验。该类方法压水试验参见图2-8—图2-10。

图2-8 水注压水法示意图

图2-9 自流式压水法布置示意图

图2-10 机械压水法布置示意图

2.1.2.3 压水试验的主要参数

1.稳定流量(即压入耗水量Q)

压入耗水量就是在一定的地质条件下和某一个确定压力作用下,压入水量呈稳定状态的流量。

稳定流量的确定:控制某一设计压力值呈稳定后,每隔10min测读一次流量,当流量值符合下述标准之一者谓稳定,则以最终流量作为压入耗水量Q。根据《水利水电工程钻孔压水试验规程》(SL31—2003)(试行)规定:

(1)连续四次读数,其最大值与最小值之差小于最终值QL的10%,即Qmax-Qmin<QL/10。

(2)当流量逐渐减少,连续四次读数均小于0.5L/min,即0.5L/min>Q1>Q2>Q3>Q4

(3)当流量逐渐增大,连续四次读数不再有增大趋势。

若进行简易压水试验,其稳定流量标准可低于上述标准。

2.压力阶段

1)压水试验的总压力

压水试验的总压力是指用于试段的实际平均压力,其单位习惯上均以水柱高度m计算,即1m水柱压力=0.98N/cm2=9.8kPa。近似于1N/cm2

P=Pb+Pz+Ps (2-6)

式中 P——压力试验的总压力,N/cm2

Pb——压力表压力,N/cm2

Pz——水柱压力,N/cm2

Ps——单管柱栓塞自压力表至柱塞底部的压力损失,N/cm2

2)压力计算零线(0—0)

自压力表中心至压力计算零线的铅直距离的水柱压力,因此,应首先确定压力计算零线。压力计算零线(0—0)按以下三种情况确定:

(1)地下水位位于试验段以下时,以通过试段1/2处的水平线作为压力计算零线,见图2-11。

(2)地下水位位于试段之内时,以通过地下水位以上试段1/2处的水平线作为压力计算零线,见图2-12。

(3)地下水位位于试段之上时,且试段在该含水层中,以地下水位线作为压力计算零线,见图2-13。

图2-11 压力计算零线(1)

Pz—水柱压力(自压力表中心至压力计算零线的铅直距离);L—试验段长度;l—地下水位以上试验段长度。

图2-12 压力计算零线(2)

Pz—水柱压力(自压力表中心至压力计算零线的铅直距离);L—试验段长度;l—地下水位以上试验段长度。

图2-13 压力计算零线(3)

Pz—水柱压力(自压力表中心至压力计算零线的铅直距离);L—试验段长度;l—地下水位以上试验段长度。

对于压水试验来讲,压力值是从地下水位起算的,故在试验前,应观测地下水位。地下水位达到稳定的标准规定如下:

确知原地下水稳定水位未受外界和人为影响,或变化很小的情况下,观测2~3次地下水位即可认定。

若地下水位发生变化,应进行稳定水位观测。观测初期,观测水位的时距可稍短些,其后每隔10min观测1次。当水位不再发生变化,或当水位连续3次读数,其变化速率小于1cm/min(即10cm/10min)时,即认为达到稳定,以最后一次测得的水位作为稳定水位。

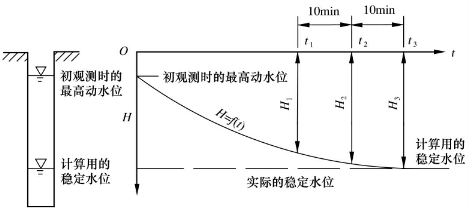

钻孔水位高于稳定水位的情况下,水位逐渐下降而趋于稳定,见图2-14。其稳定标准定为H2-H1≤10cm和H3-H2≤10cm,水位下降速度小于1cm/min。

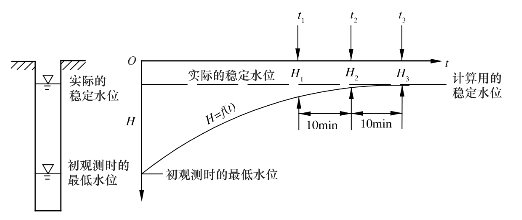

钻孔动水位低于稳定水位的情况下,水位逐渐上升而趋于稳定,见图2-15。其稳定标准定为H1-H2≤10cm和H2-H3≤10cm,水位上升速度小于1cm/min。

图2-14 水位下降历时曲线

图2-15 水位上升历时曲线

3.压力值

压力损耗值Ps有“匀径”“突大”或“突小”等损失。

(1)匀径沿程时的压力损失:水在匀径管中流动时所产生的压力损失。用下式表示:

式中 ΔPs1——匀径沿程时的压力损失,N/cm2

l——匀径管长度,m;

d——匀径管内径,m;

v——水在管内的流速,m/s;

g——重力加速度,9.81m/s2

λ——摩擦系数,钢管取0.02~0.03。

(2)管径断面突然扩大时的压力损失:

式中 ΔPs2——管径断面突然扩大时的压力损失,N/cm2

v1——水在小管径的管内流速,m/s;

v2——水在大管径的管内流速,m/s。

(3)管径断面突然缩小时的压力损失:

式中 ΔPs3——管径断面突然缩小时的压力损失,N/cm2

v2——水在小管径的管内流速,m/s;

g——重力加速度,9.81m/s2

α——阻力系数,见表2-4。

表2-4 阻力系数表

注:d1为大管内径;d2为小管内径。压力损失值的确定尚可查有关图表或由试验确定。

压力点的选择:工程勘察钻孔一般仅做一个压力点的试验,压力值通常采用30N/cm2

4.试验段长度

试验段按规程规定一般为5m。

若岩芯完好[ω=0.01L/(min·m)2]时,可适当加长试段,但不宜大于10m。对于透水性较强的构造破碎带、岩溶段、砂卵石层等,可根据具体情况确定试验段长度。孔底岩芯若不超过20cm者,可计入试验段长度。倾斜钻孔的试段,按实际倾斜长度计算。

2.1.2.4 压水试验成果整理

1.压水试验资料可靠性判断

一个压力点的压水试验成果,要依靠钻孔钻进和压水工艺质量来控制,只有上述质量可靠,才能有试验成果的可靠性。从以下工作程序中来保证成果的可靠性,即“试段清水钻进→冲孔→下卡栓塞→观测稳定水位→正式压水(控制P读取Q)→正误判断→松塞提管”。

2.压水试验成果应用及其计算

(1)单位吸水量w。压水试验成果主要用单位吸水量表示。

单位吸水量w是指该试验每分钟的漏水量与段长和压力乘积之比:

式中w——单位吸水量,L/(min·m2);

Q——钻孔压水的稳定流量,L/min;

L——试段长度,m;

P——该试段压水时所加的总压力,N/cm2

w值一般取有效数字到小数点后第二位。

一个压力点试验求出w值,往往低于实际的w值,对工程设计而言是偏于不安全的。

(2)根据单位吸水量w近似求出渗透系数K。当试验段底部距离隔水层的厚度大于试验段长度时,按式(2-11)计算岩(土)层渗透系数K(近似值):

式中 K——渗透系数,m/d;

L——试验段长度,m;

r——钻孔半径(或滤水半径),m;

w——单位吸水量,L/(min·m2)。

当试验段底部距下伏隔水层顶板之距离小于试验段长度时,按式(2-12)计算K值:式中,字母意义同上。

(3)单位吸水量与岩石裂隙性的关系。单位吸水量w与岩石裂隙系数见表2-5。

表2-5 单位吸水量与裂隙系数关系

注:单位吸水量单位为L/(min·m2)。

2.1.2.5 压水试验设备及要求

(1)管路:孔内用钢质管材,孔外用胶管。

(2)供水设备:工程地质勘察中的压水试验,宜用自流式压水试验。

按规程建设,水泵应符合:在150N/cm2压力下,流量能达到100L/min,并且压力稳定。出水口要装有调节灵活可靠的配水阀门

(3)压力表:压力表须经检查合格,精度不低于2.5级;使用的压力值一般应在压力表极限压力值的1/3~3/4范围内;当处于工作状态时,轻击压力表,其指针变化不超过极限压力值的2%;加压停止后,指针能回到零点。

(4)量水设备:量桶,水表

(5)水位计:测钟,铅锤,万用表,电测水位计。
