中性导体和保护导体截面面积选择不合理，产生杂散电流

2023-09-22 理论教育版权反馈

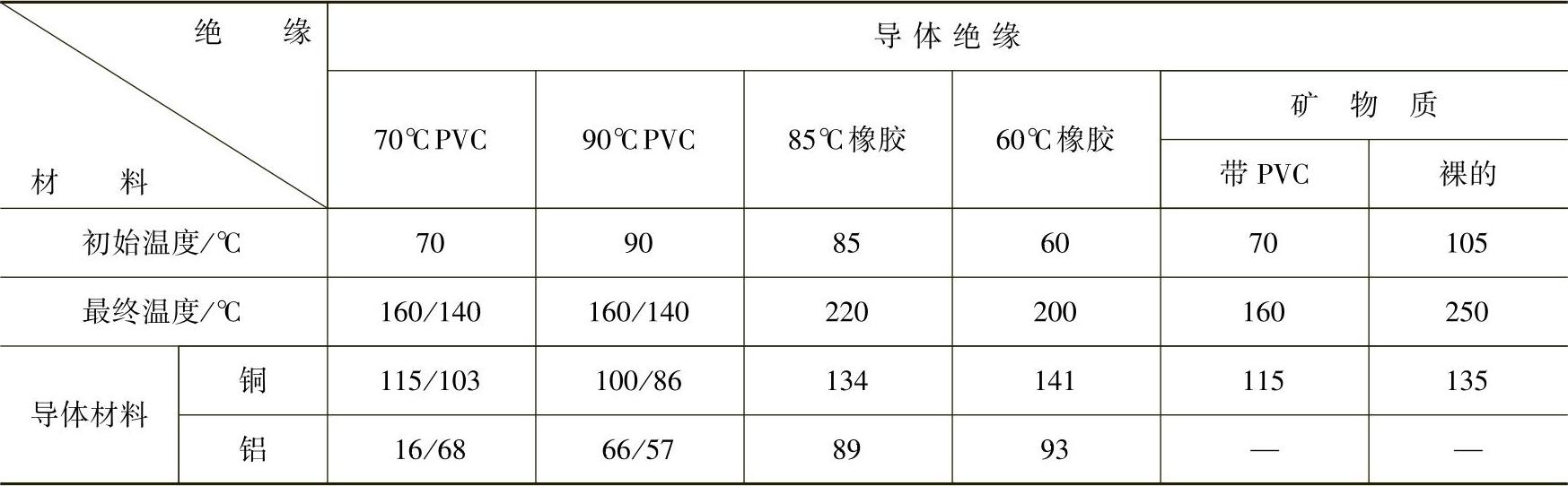

【摘要】：对常用的不同导体材料和绝缘的保护导体的K值，可按表1-8选取。表1-8 不同导体材料和绝缘的K值当计算所得的截面尺寸是非标准尺寸时，应采用较大标准截面面积的导体。②TN-C-S系统中的PEN导体从某点分为中性导体和保护导体后，不得再将这些导体互相连接。TN-C、TN-C-S系统中的PEN导体应按可能受到的最高电压进行绝缘，以避免产生杂散电流。

【规范规定】

《民用建筑电气设计规范》（JGJ 16—2008）

7.4.5 中性导体和保护导体截面面积的选择应符合下列规定：

1）具有下列情况时，中性导体应和相导体具有相同的截面面积：

①任何截面面积的单相两线制电路。

②三相四线和单相三线电路中，相导体截面面积不大于16mm²（铜）或25mm²（铝）。

2）三相四线制电路中，相导体截面面积大于16mm²（铜）或25mm²（铝）且满足下列全部条件时，中性导体截面面积可小于相导体截面面积：

①在正常工作时，中性导体预期最大电流不大于减小了的中性导体截面面积的允许载流量。

②对TT或TN系统，在中性导体截面面积小于相导体截面面积的地方，中性导体上需装设相应于该导体截面面积的过电流保护，该保护应使相导体断电但不必断开中性导体。当满足下列两个条件时，则中性导体上不需要装设过电流保护：

a.回路相导体的保护装置已能保护中性导体；

b.在正常工作时可能通过中性导体上的最大电流明显小于该导体的载流量。

③中性导体截面面积不小于16mm²（铜）或25mm²（铝）。
