AutoCAD2015实例-绘制单扇门
【摘要】：思路·点拨“单扇门”由门板与门把手组合而成。门板大概为一个长方体中挖掉几个小长方体的图形；门把手在之前的示例13-1中就已经绘制好了，可以直接插入使用即可。结果文件——参见附带光盘“End\Ch13\综合实例2\单扇门.dwg”；动画演示——参见附带光盘“AVI\Ch13\综合实例2.avi”。图13-36 绘制矩形面域拉伸矩形面域。图13-39 差集后的图形重复步骤～步骤，绘制门板另一面的轮廓。至此，单扇门三维模型绘制完成。图13-40 添加门把手后的图形
思路·点拨
“单扇门”由门板与门把手组合而成。门板大概为一个长方体中挖掉几个小长方体的图形；门把手在之前的示例13-1中就已经绘制好了，可以直接插入使用即可。
结果文件——参见附带光盘“End\Ch13\综合实例2\单扇门.dwg”；
动画演示——参见附带光盘“AVI\Ch13\综合实例2.avi”。
【操作步骤】
（1）绘制矩形面域。使用【矩形】和【面域】命令，在XOY平面，按图13-36所示的尺寸，绘制一个矩形面域，矩形面域的左下顶点为坐标原点。
图13-36 绘制矩形面域
（2）拉伸矩形面域。使用【拉伸】命令，将步骤（1）绘制的矩形面域，向Z轴的正方向拉伸40mm，如图13-37所示。
图13-37 拉伸矩形面域

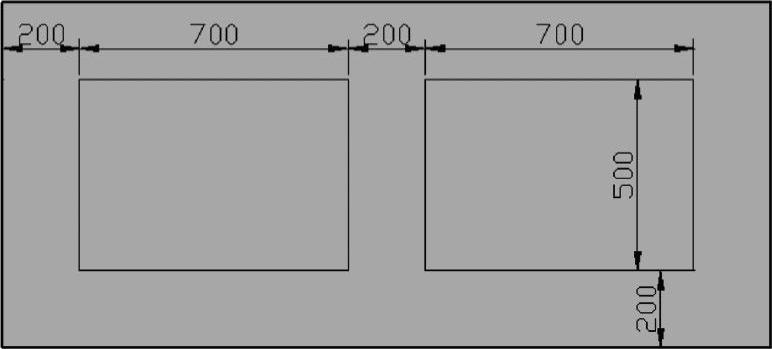

（3）绘制两个矩形面域。使用【矩形】和【面域】命令，按图13-38所示的尺寸，绘制两个矩形面域。
图13-38 绘制两个矩形面域
（4）使用【拉伸】命令，将步骤（3）绘制的两个面域向门板内拉伸10mm。

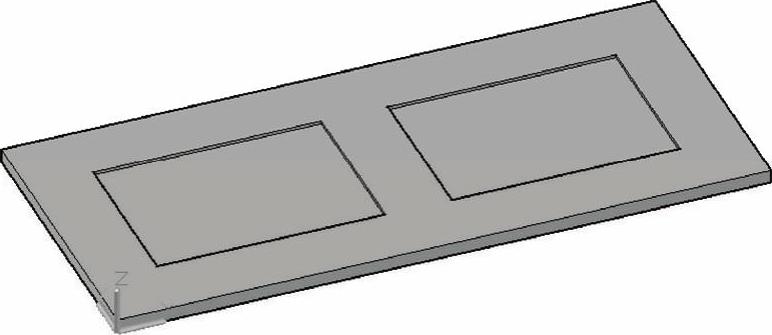

（5）使用【差集】命令，将步骤（2）绘制的长方体作为要从中减去的对象，减去的对象为步骤（4）绘制的两个长方体。完成差集操作后的图形如图13-39所示。
图13-39 差集后的图形
（6）重复步骤（3）～步骤（5），绘制门板另一面的轮廓。

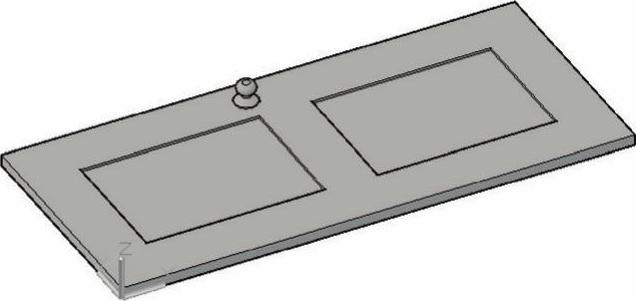

（7）最后将之前绘制好的“门把手”图形插入到门板的两边，如图13-40所示。至此，单扇门三维模型绘制完成。
图13-40 添加门把手后的图形
