AutoCAD2015建筑设计实例：绘制椅子
【摘要】：思路·点拨“椅子”基本是由柱体组成的，只要合理使用命令来绘制适合的柱体，然后再将它们组合起来，即可将椅子完整地绘制出来。结果文件——参见附带光盘“End\Ch13\综合实例1.dwg”；动画演示——参见附带光盘“AVI\Ch13\综合实例1.avi”。绘制4个正方形。先绘制椅子的脚。图13-31 拉伸矩形绘制椅子的背靠。图13-33 拉伸面域创建矩形面域在椅子脚顶面的所在平面绘制一个包围4个椅子脚顶面的面域，如图13-34所示。至此，椅子的三维模型绘制完毕。
思路·点拨
“椅子”基本是由柱体组成的，只要合理使用【拉伸】命令来绘制适合的柱体，然后再将它们组合起来，即可将椅子完整地绘制出来。
结果文件——参见附带光盘“End\Ch13\综合实例1.dwg”；
动画演示——参见附带光盘“AVI\Ch13\综合实例1.avi”。
【操作步骤】
（1）绘制4个正方形。先绘制椅子的脚。使用【矩形】命令，在XOY平面中，按图13-30所示的尺寸，绘制4个边长为25mm的正方形，左下正方形的左下角顶点为坐标原点。

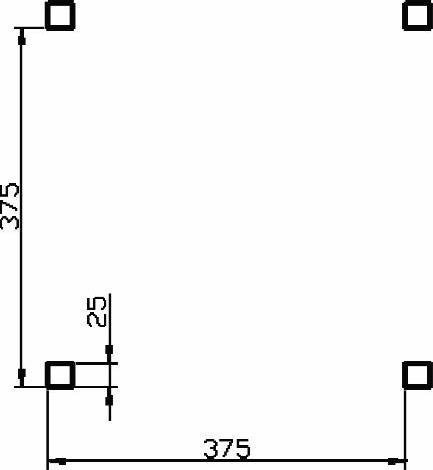

图13-30 绘制四个正方形
（2）拉伸矩形。使用【拉伸】命令，将步骤（1）绘制的正方形向Z轴的正方向拉伸400mm，如图13-31所示。
图13-31 拉伸矩形
（3）绘制椅子的背靠。在YOZ平面中，使用【直线】与【面域】命令，按图13-32所示的尺寸，绘制一个面域。

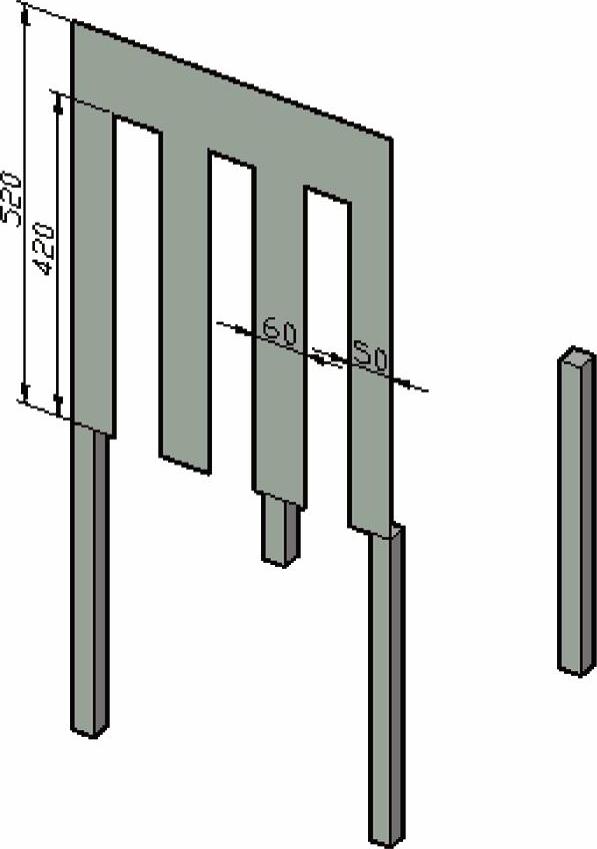

图13-32 创建面域
（4）拉伸面域。使用【拉伸】命令，将步骤（3）绘制的面域向X轴的正方向拉伸20mm，如图13-33所示。
图13-33 拉伸面域

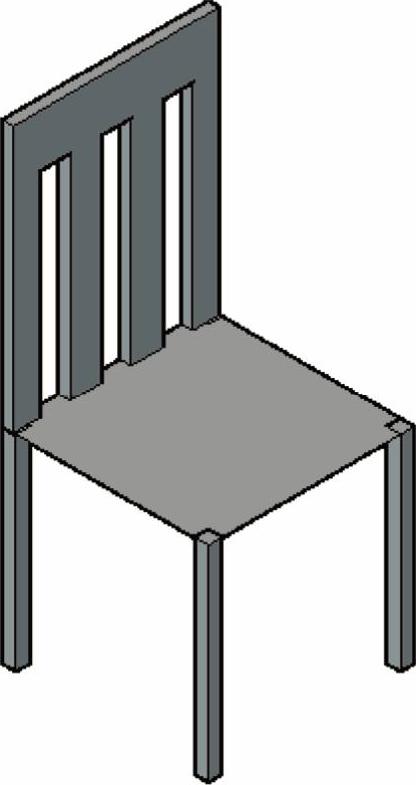

（5）创建矩形面域在椅子脚顶面的所在平面绘制一个包围4个椅子脚顶面的面域，如图13-34所示。
图13-34 创建矩形面域
（6）使用【拉伸】命令，将步骤（5）绘制的面域向Z轴的正方向拉伸20mm，然后将之前绘制的所有图形进行并集操作，操作完毕的图形如图13-35所示。至此，椅子的三维模型绘制完毕。

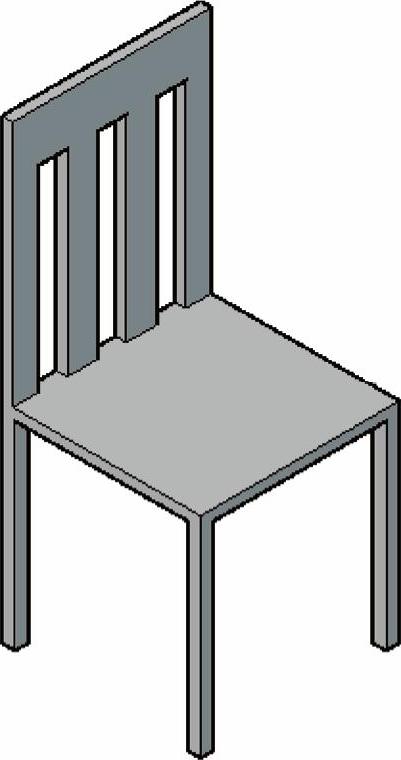

图13-35 椅子
