AutoCAD2015建筑设计与制图-旋转命令及选项用法
【摘要】：图13-19 旋转对象与旋转轴图13-20 旋转后的图形下面将简要说明命令中的几个选项的用法。该选项用于选择确定旋转轴的方式。示例13-1 绘制门把手思路·点拨“门把手”为回转体图形，所以只需绘制其外轮廓，然后使用命令，即可把“门把手”图形绘制出来。图13-21 门把手的外形轮廓尺寸将步骤绘制的图形创建为面域，如图13-22所示。图13-23 “门把手”图形
【旋转】命令的作用是通过绕轴扫描对象创建三维实体或曲面。
【旋转】命令的执行方法如下。
■ 在命令行中输入“REVOLVE”，然后按〈Enter〉键。
执行【旋转】命令后，命令行会出现如下提示信息。
这时，用户需要在绘图区域选择旋转的对象，然后按〈Enter〉键完成对象选择。命令行中会出现如下提示信息
接下来，选择旋转轴的起点与终点，命令行中会出现如下提示信息。
最后指定旋转角度，即可完成旋转操作。

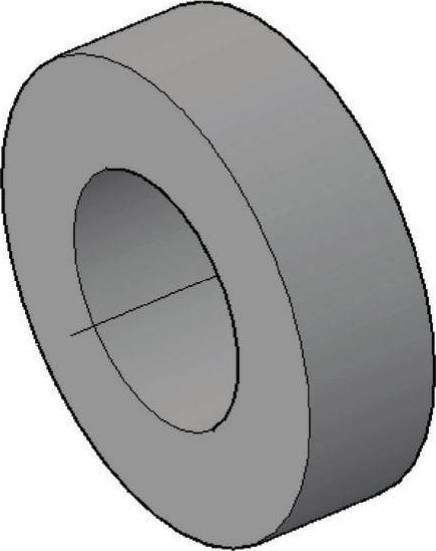

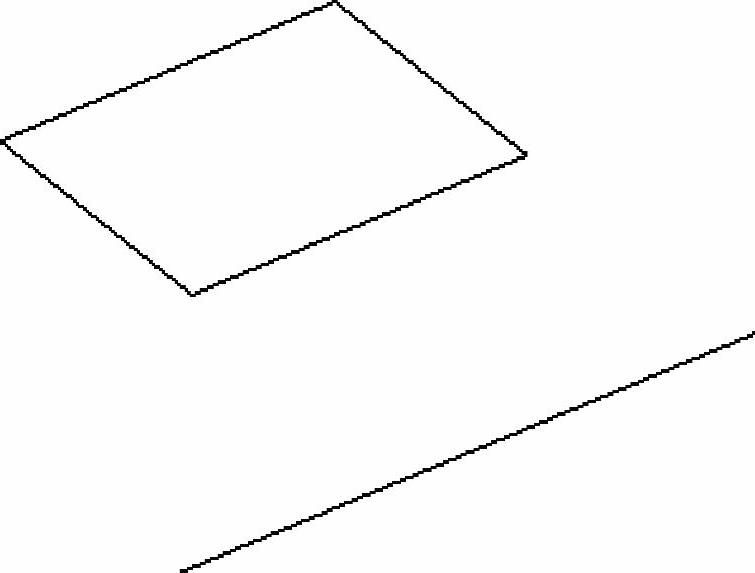

这里以一个例子进一步说明【旋转】命令的用法。如图13-19所示，旋转的对象为矩形，旋转的路径为直线，旋转角度为360°，那么旋转的结果图形为一个环，如图13-20所示。
图13-19 旋转对象与旋转轴
图13-20 旋转后的图形
下面将简要说明【旋转】命令中的几个选项的用法。
（1）【模式】选项。该选项用于选择模式。该选项与拉伸命令中的同名选项用法基本相同。
（2）指定旋转轴时的【对象】、【X】、【Y】、【Z】选项。该选项用于选择确定旋转轴的方式。若选择【对象】选项，则以选择直线等对象作为旋转轴；若选择【X】、【Y】或【Z】选项，则分别为选择X、Y、Z轴作为旋转轴。
（3）【起始角度】选项。该选项用于设置起始旋转的角度。即从旋转对象所在平面开始的旋转指定偏移。
（4）【反转】选项。该选项用于更改旋转方向。
应用·技巧
使用【旋转】命令，用户可以绘制出圆柱、球体、圆锥体和圆环等回转体。该命令与【拉伸】命令配合使用可以绘制出绝大部分规则的三维图形，所以在实际绘图中使用得较多。
示例13-1 绘制门把手
思路·点拨
“门把手”为回转体图形，所以只需绘制其外轮廓，然后使用【旋转】命令，即可把“门把手”图形绘制出来。
结果文件——参见附带光盘“End\Ch13\示例13-1.dwg”；
动画演示——参见附带光盘“AVI\Ch13\示例13-1.avi”。
本示例将利用刚刚讲解过的【旋转】命令来绘制一个门把手。为了方便观察图形，先将【视觉样式】修改为【概念】。
【操作步骤】

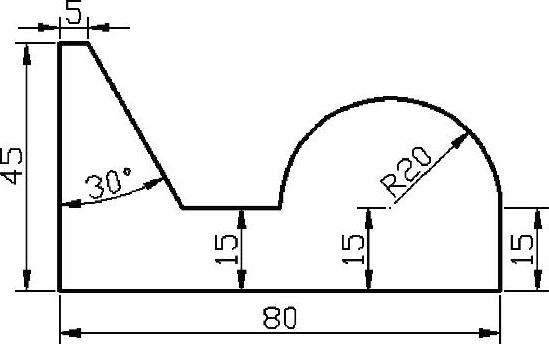

（1）绘制门把手的外形轮廓。使用【直线】与【圆弧】命令，绘制如图13-21所示的图形。
图13-21 门把手的外形轮廓尺寸

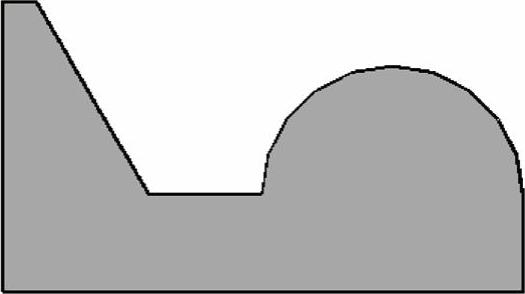

（2）将步骤（1）绘制的图形创建为面域，如图13-22所示。
图13-22 创建面域

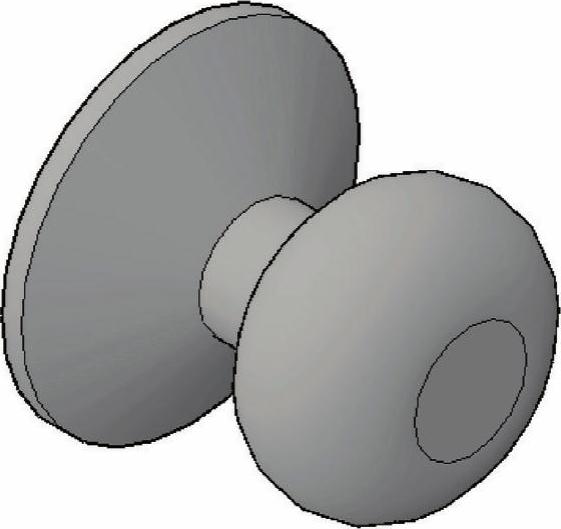

（3）使用【旋转】命令，将步骤（2）创建的面域作为旋转对象，以下方的水平线为旋转轴，旋转角度为360°，旋转完成后门把手即绘制完成，结果如图13-23所示。
图13-23 “门把手”图形
