AutoCAD2015建筑设计与制图中拉伸操作详解
【摘要】：在绘图区域中选择需要拉伸的对象，按〈Enter〉键完成对象选择。这时用户只需输入拉伸的高度，即可完成拉伸操作。图13-13 拉伸图形的预览下面将简要说明命令中的几个选项的用法。图13-14 被拉伸的矩形图13-15 模式的拉伸图形图13-16 模式的拉伸图形选项。选中该选项后，用户应选择直线等对象作为拉伸的路径。该选项用于指定拉伸的倾斜角。
【拉伸】命令的作用是通过拉伸二维或三维图形来创建三维实体或曲面。
【拉伸】命令的执行方法如下。
■ 在命令行中输入“EXTRUDE”，然后按〈Enter〉键。
执行【拉伸】命令后，命令行中会出现如下提示信息。
在绘图区域中选择需要拉伸的对象，按〈Enter〉键完成对象选择。命令行中会出现如下提示信息。
同时，绘图区域中会出现拉伸后的预览图形，如图13-13所示。这时用户只需输入拉伸的高度，即可完成拉伸操作。

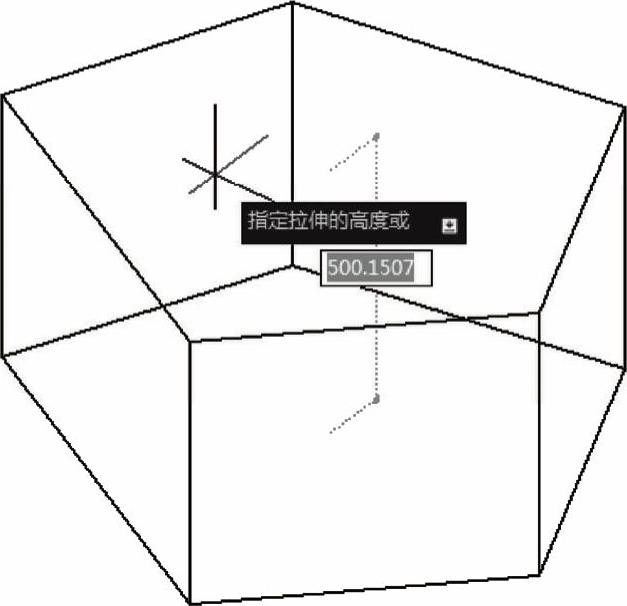

图13-13 拉伸图形的预览
下面将简要说明【拉伸】命令中的几个选项的用法。
（1）【模式】选项。选择该选项后，命令行中会出现如下提示信息。
这里有【实体】和【曲面】模式两种模式可供选择。两种模式的主要区别在于拉伸闭合图形时，拉伸出来的对象不一样。当拉伸闭合图形时，【实体】模式会拉伸出三维实体对象，而【曲面】模式则会拉伸出曲面对象。举一个简单的例子，图13-14为被拉伸的矩形，使用【实体】模式拉伸出来的图形为一个长方体，如图13-15所示；而使用【曲面】模式拉伸出来的则是薄壁面，如图13-16所示。

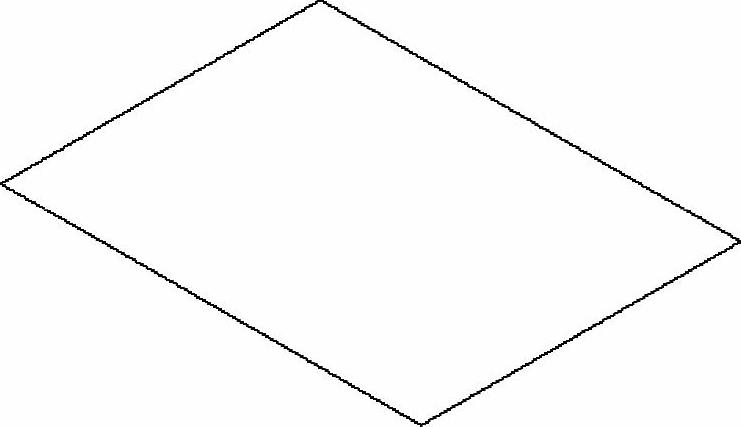

图13-14 被拉伸的矩形

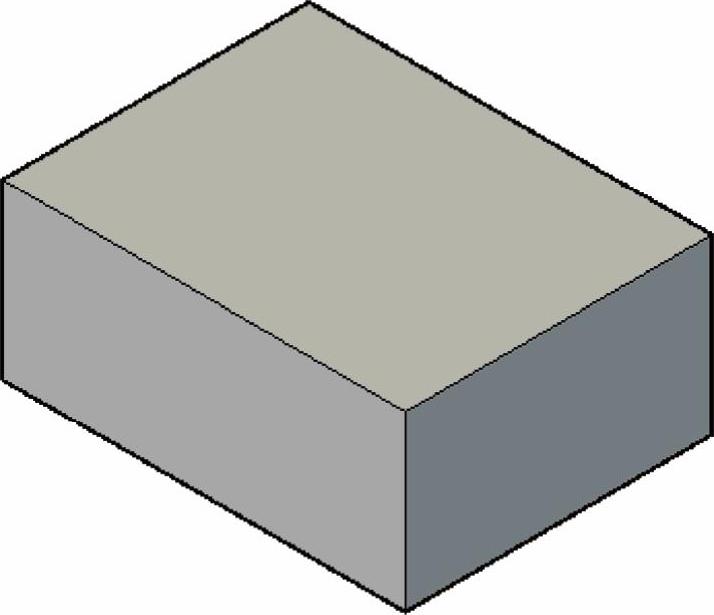

图13-15 【实体】模式的拉伸图形

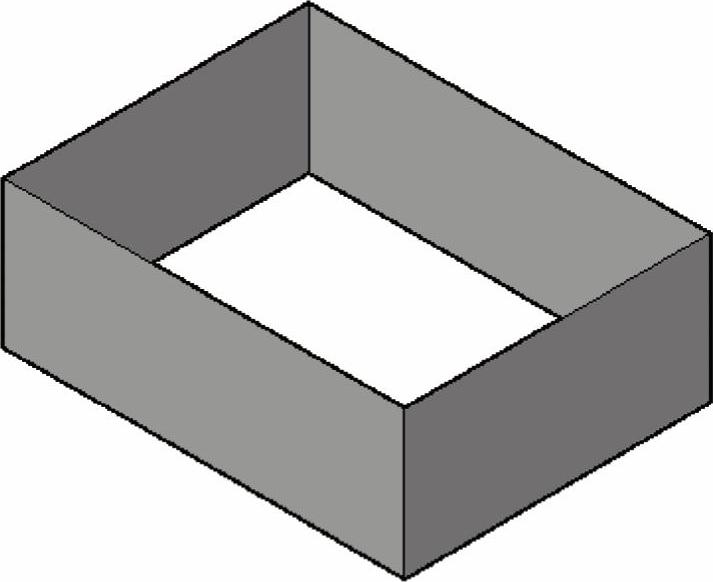

图13-16 【曲面】模式的拉伸图形
（2）【方向】选项。该选项用于设置拉伸方向。选中该选项后，用户应指定两个点确定拉伸的长度与方向。
（3）【路径】选项。该选项用于设置拉伸路径。选中该选项后，用户应选择直线等对象作为拉伸的路径。
（4）【倾斜角】选项。该选项用于指定拉伸的倾斜角。
应用·技巧
使用【拉伸】命令，用户可以绘制出圆柱、楔体、长方体等柱体。其使用十分灵活，所以在实际绘图中使用较多。
