1.“相框”图块

【操作步骤】

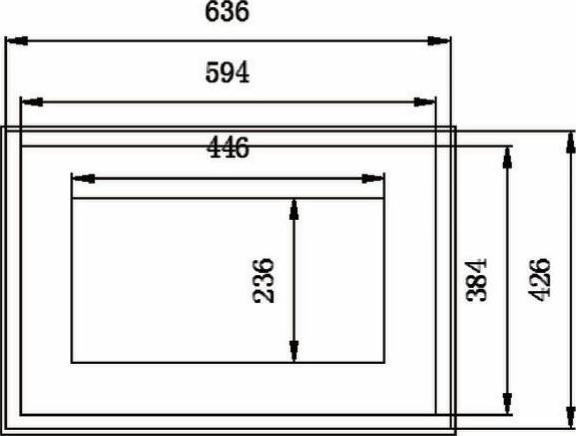

（1）使用【矩形】命令，绘制一长为650mm、宽为440mm的矩形，如图12-2所示。


图12-2 绘制矩形

（2）使用【矩形】命令，按图12-3所示的尺寸，在矩形里绘制3个矩形。


图12-3 绘制3个矩形

（3）使用【直线】命令，按图12-4所示的位置，在第二、三矩形中绘制4条直线，用以连接4个角。


图12-4 绘制直线

（4）使用【插入块】命令，按图12-5所示的位置，在最小的矩形中插入拟定图案。

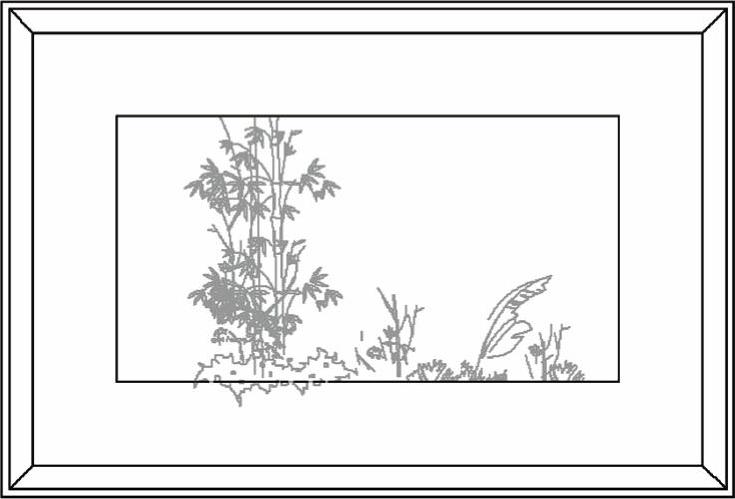

图12-5 插入图块

（5）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“相框”的外部图块。

2.“时钟”图块

【操作步骤】

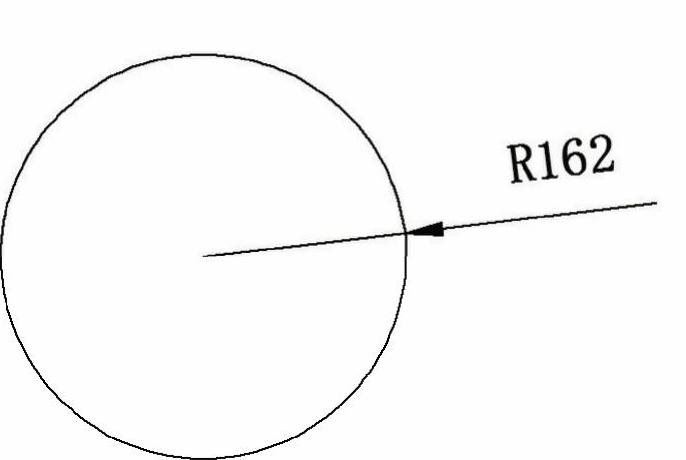

（1）使用【圆】命令，绘制半径为162mm的圆，如图12-6所示。


图12-6 绘制圆

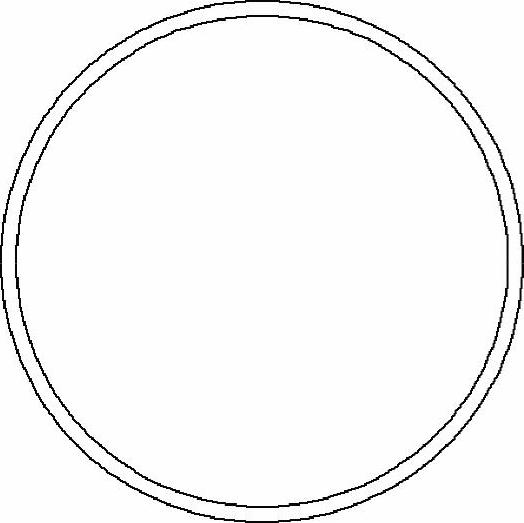

（2）使用【偏移】命令，把圆向外偏移10mm，如图12-7所示。


图12-7 偏移圆

（3）使用【多行文字】命令，分别编辑出12、9、6、3四个数字，并将其放在对应位置，如图12-8所示。


图12-8 绘制圆上数字

（4）使用【直线】命令，绘制时钟上的指针，起点捕捉原点，如图12-9所示。


图12-9 绘制指针

（5）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“时钟”的外部图块。

3.“电视机”图块

【操作步骤】

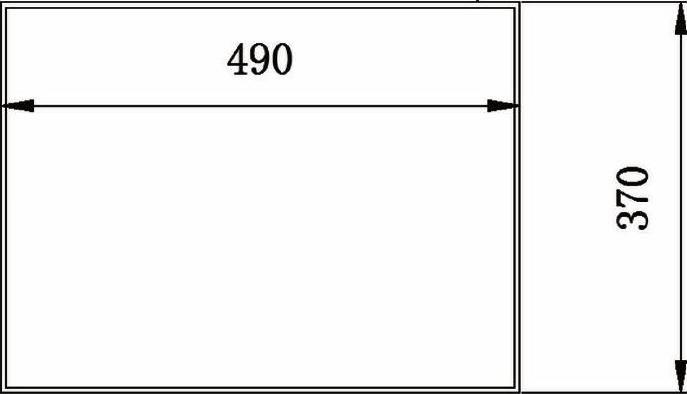

（1）使用【矩形】命令，绘制长为490mm、宽为370mm的矩形，并将其向内偏移10mm，结果如图12-10所示。


图12-10 绘制矩形

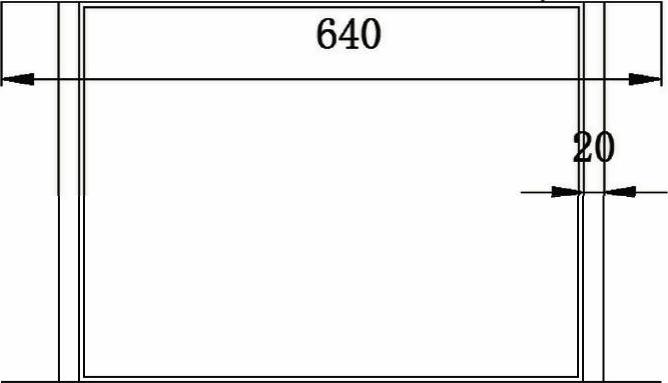

（2）使用【直线】命令，绘制如图12-11所示的4条直线。


图12-11 绘制直线

（3）使用【直线】和【倒圆角】命令，绘制如图12-12所示的线条，其中倒圆角半径为8mm，斜线的坡度为10∶1。


图12-12 绘制直线与圆角

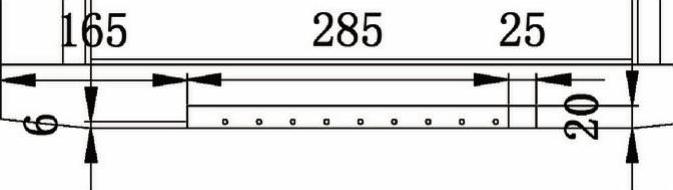

（4）绘制电视按钮。使用【直线】、【圆】和【阵列】命令，绘制如图12-13所示的线条，并把圆水平阵列9个，间距为30mm。


图12-13 绘制电视按钮

（5）绘制电视机顶盖。使用【直线】、【圆弧】和【阵列】命令，绘制如图12-14所示的线条。


图12-14 绘制电视机顶盖

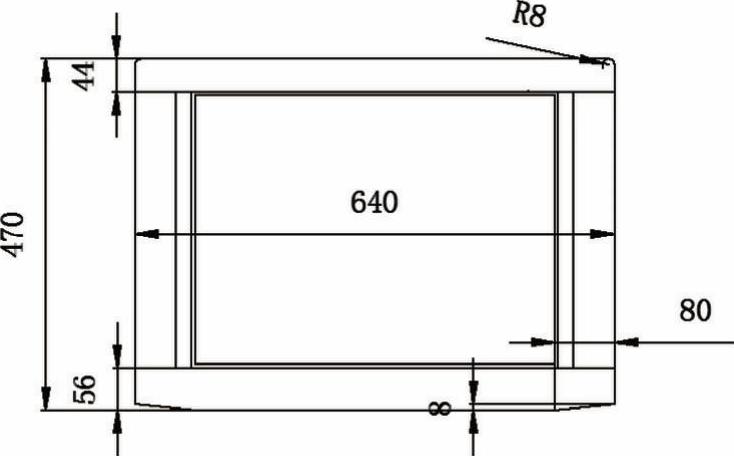

（6）绘制电视机底座。使用【直线】命令，绘制电视机底座，尺寸如图12-15所示。


图12-15 绘制电视机底座

（7）绘制电视机画面线条。使用【直线】、【偏移】和【延伸】命令，绘制电视机画面线条，先画出斜45°的直线；然后使用【偏移】和【延伸】命令，绘制如图12-16所示的8条线条。


图12-16 绘制电视机画面线条

（8）使用【修剪】命令，修剪电视机画面线条。得到如图12-17所示的电视机大体图。


图12-17 电视机大体图

（9）填充图案。使用【图案填充】命令，为电视机填充花纹，结果如图12-18所示。

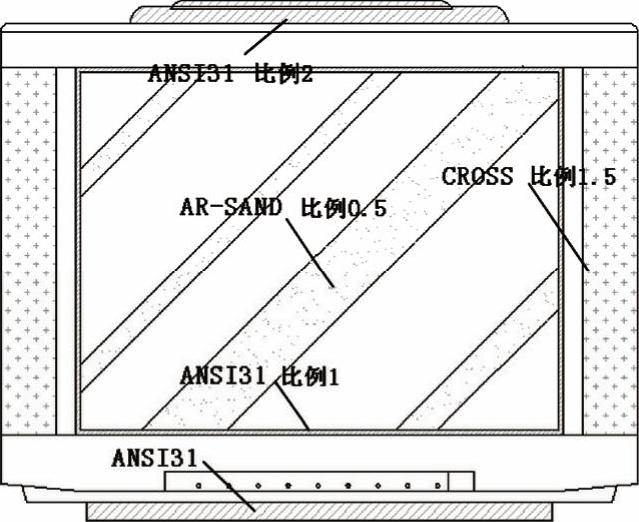

图12-18 填充图案

（10）使用【删除】命令，删去电视机画面线条，结果如图12-19所示。

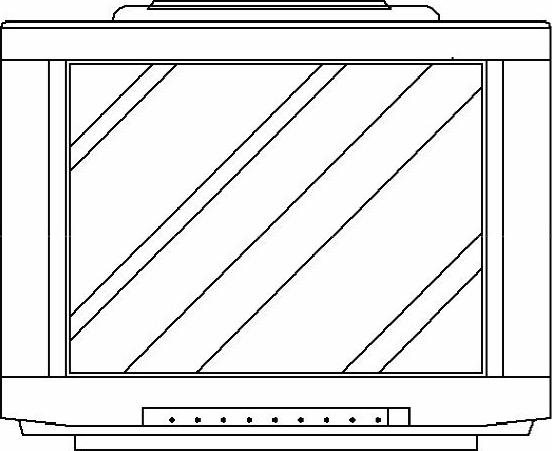

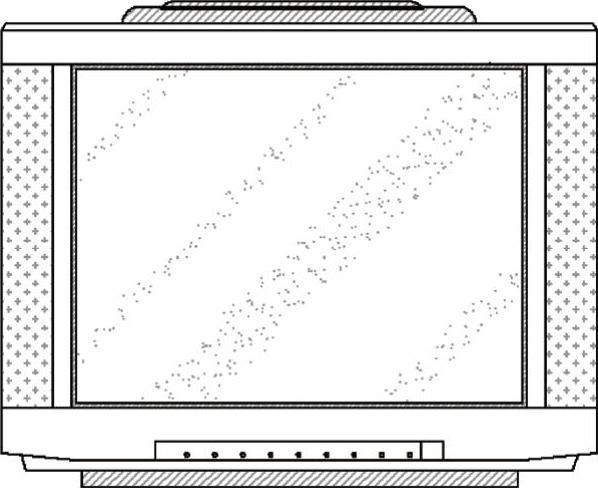

图12-19 电视机

（11）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“电视机”的外部图块。

4.“电视桌”图块

【操作步骤】

（1）使用【矩形】命令，绘制出电视桌外形，即绘制如图12-20所示的3个矩形。


图12-20 电视桌外形

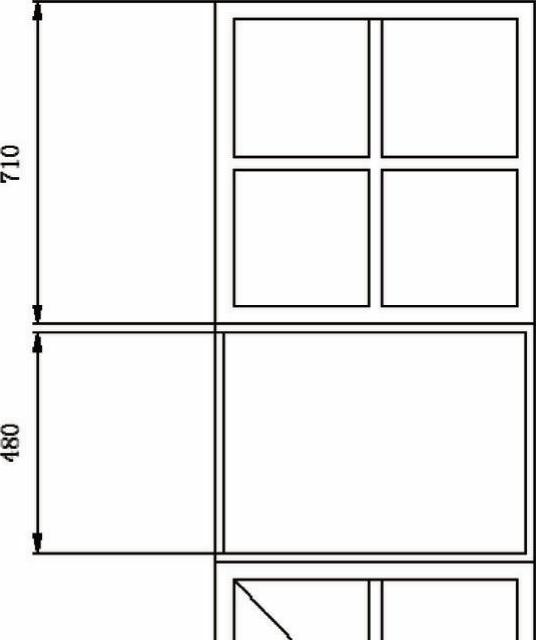

（2）使用【矩形】与【直线】命令，绘制抽屉的布置图，结果如图12-21所示。


图12-21 抽屉的布置

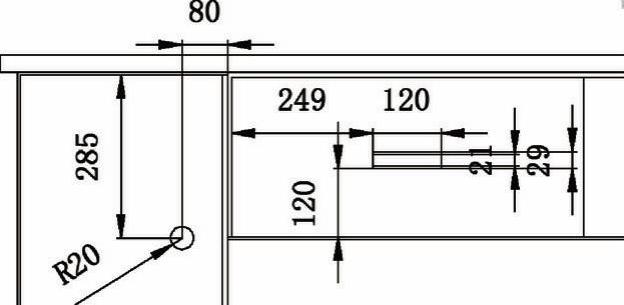

（3）使用【矩形】与【圆】命令，绘制抽屉的把手，结果如图12-22所示。


图12-22 绘制抽屉把手

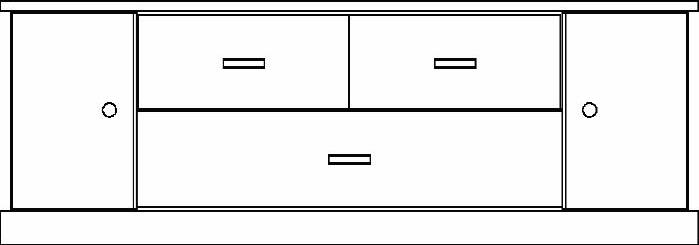

（4）使用【镜像】与【直线】命令，把电视桌补充完整，结果如图12-23所示。


图12-23 电视桌

（5）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“电视桌”的外部图块。

5.“左右边柜”图块

【操作步骤】

（1）绘制电视桌左边柜的大概图形。使用【矩形】命令，绘制出电视桌左边柜的大概图形，即绘制如图12-24所示的3个矩形。


图12-24 电视桌左边柜

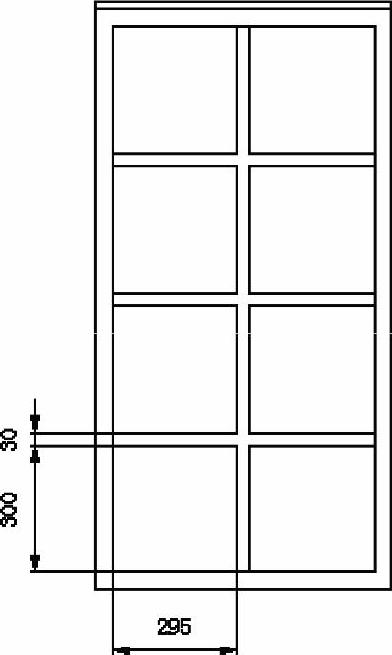

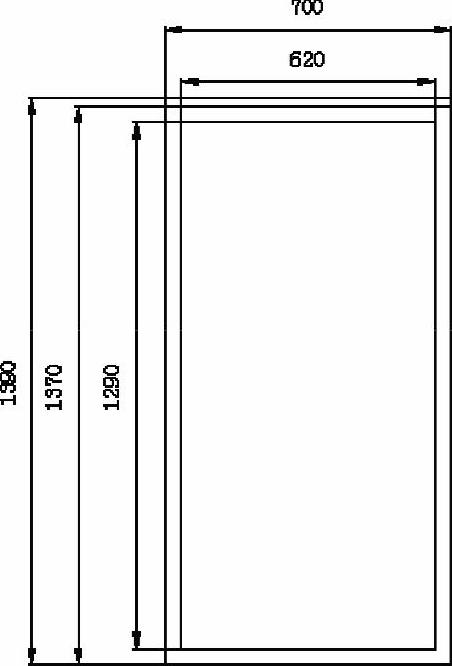

（2）使用【矩形】与【矩形阵列】命令，绘制出电视桌左边柜的柜门玻璃框架，结果如图12-25所示。

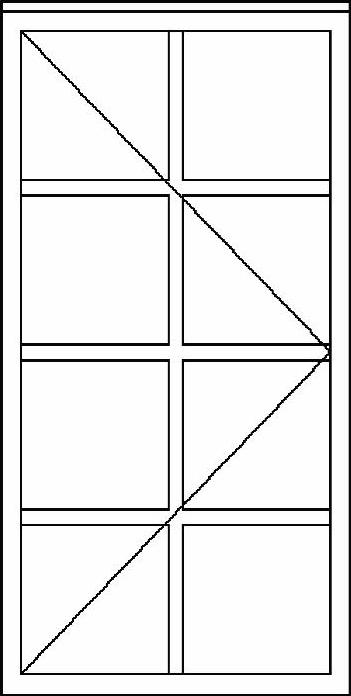

图12-25 电视桌左边柜的柜门玻璃框架

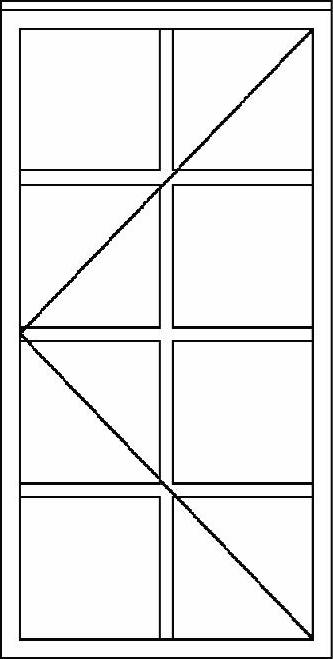

（3）使用【直线】命令，改变线型为【phantom】，绘制出电视桌左边柜的柜门玻璃标识，如图12-26所示。


图12-26 电视桌左边柜的柜门玻璃标识

（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“电视桌左边柜”的外部图块。

（5）绘制电视桌右边柜使用【镜像】与【分解】命令，镜像“左边柜”，并将其分解，结果如图12-27所示。


图12-27 电视桌右边柜

（6）使用【矩形】与【剪切】命令，绘制如图12-28所示的电视桌右边柜顶端部分。


图12-28 电视桌右边柜顶端部分

（7）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“电视桌右边柜”的外部图块。
