AutoCAD2015建筑设计环节介绍
【摘要】：本示例将绘制内墙身节点，图11-14就是本小节将要绘制的建筑详图。图11-14 内墙身节点详图思路·点拨对于绘制建筑详图，用户应先绘制出所需要详细说明的局部剖视图；然后添加详细的尺寸；最后标注施工要求文字，完成绘制。图11-17 绘制大体框架1图11-18 绘制大体框架2偏移直线。图11-21 隐去轴线所补充的楼体图11-22 补充楼体绘制细节部分。图11-23 补充细节处理屋檐角。
本示例将绘制内墙身节点，图11-14就是本小节将要绘制的建筑详图。

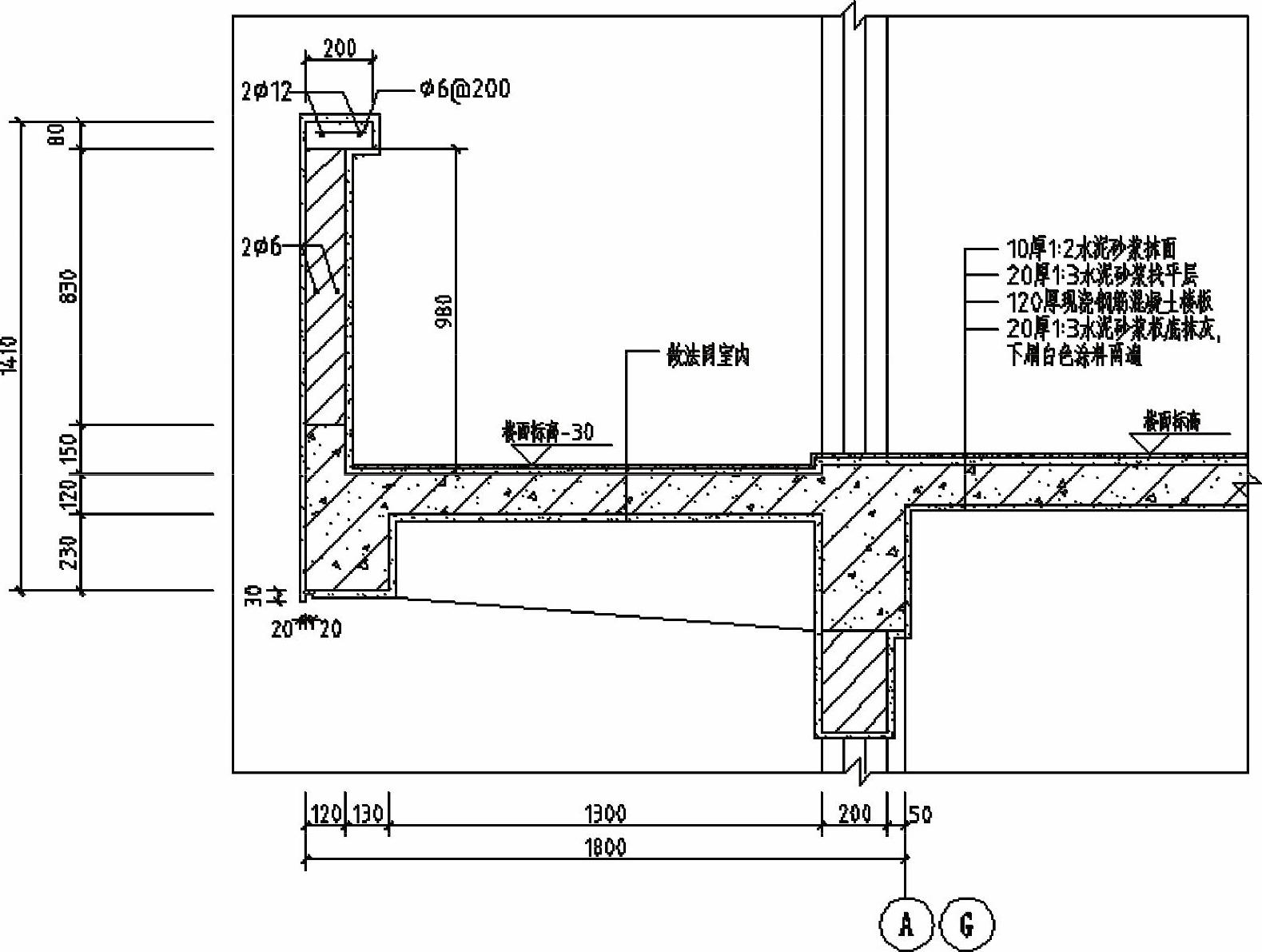

图11-14 内墙身节点详图
思路·点拨
对于绘制建筑详图，用户应先绘制出所需要详细说明的局部剖视图；然后添加详细的尺寸；最后标注施工要求文字，完成绘制。
起始文件——参见附带光盘“Start\Ch11\示例11-2.dwg”；
结果文件——参见附带光盘“End\Ch11\示例11-2.dwg”；
动画演示——参见附带光盘“AVI\Ch11\示例11-2.avi”。
【操作步骤】

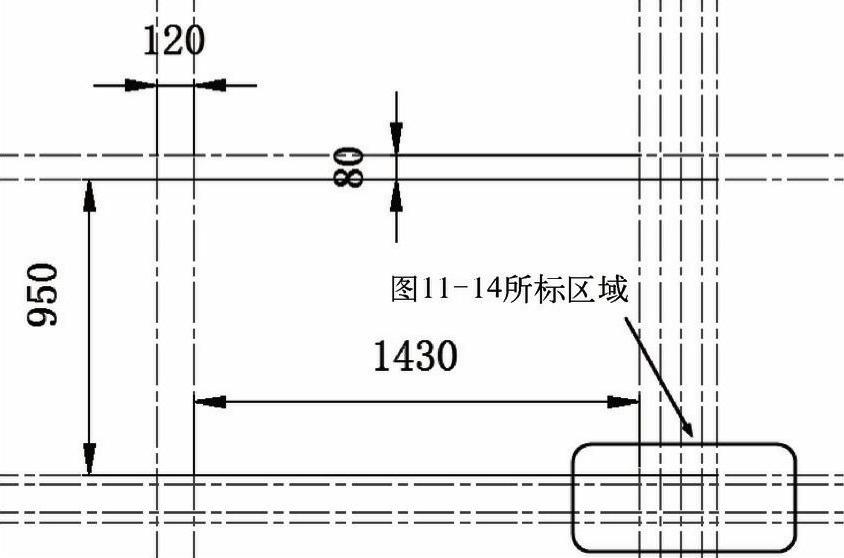

（1）绘制构造线。使用【构造线】命令绘制构造线，部分细节如图11-15所示，最后结果如图11-16所示。
图11-15 绘制构造线1
图11-16 绘制构造线2

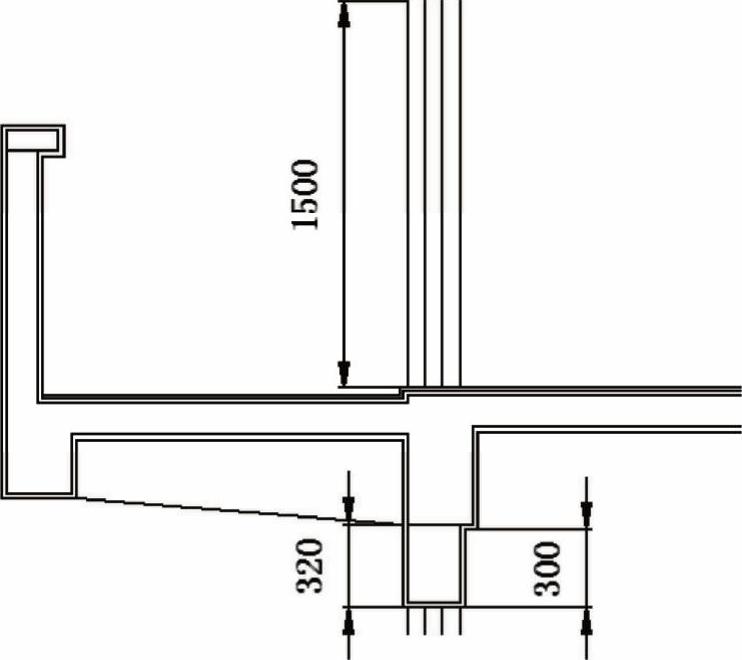

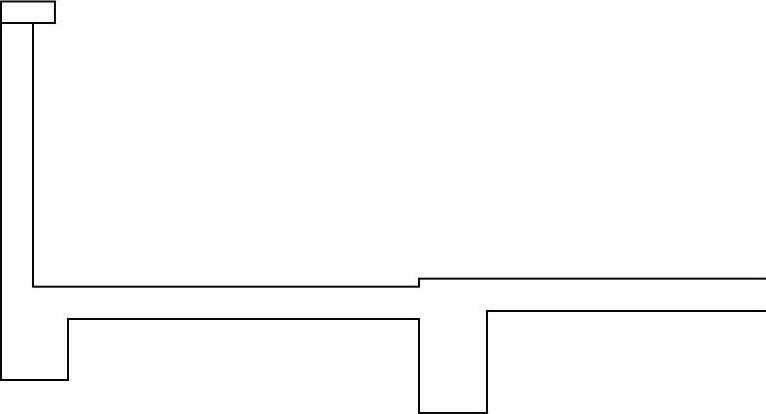

（2）绘制大体框架。使用【直线】命令，按图11-17所示的尺寸绘制大体框架，隐去定位线后的结果如图11-18所示。
图11-17 绘制大体框架1
图11-18 绘制大体框架2
（3）偏移直线。执行【偏移】命令，偏移距离为20mm，结果如图11-19所示。
图11-19 偏移直线

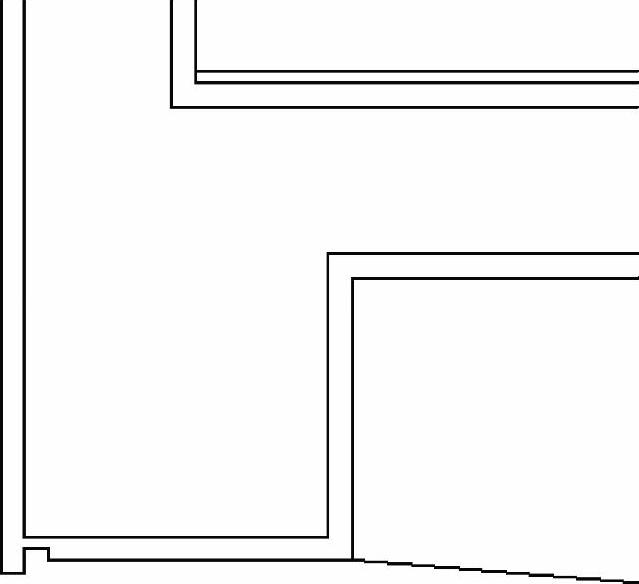

（4）修整直线。执行【倒角】命令，倒角距离设定为0，结果如图11-20所示。
图11-20 修整直线
（5）补充楼体部分。使用【直线】命令进行绘制。隐去轴线后所补充的楼体如图11-21所示，结果如图11-22所示。
图11-21 隐去轴线所补充的楼体
图11-22 补充楼体
（6）绘制细节部分。使用【直线】、【圆】和【图案填充】命令补充细节，结果如图11-23所示。
图11-23 补充细节
（7）处理屋檐角。使用【修剪】和【删除】命令进行处理，结果如图11-24所示。
图11-24 处理屋檐角

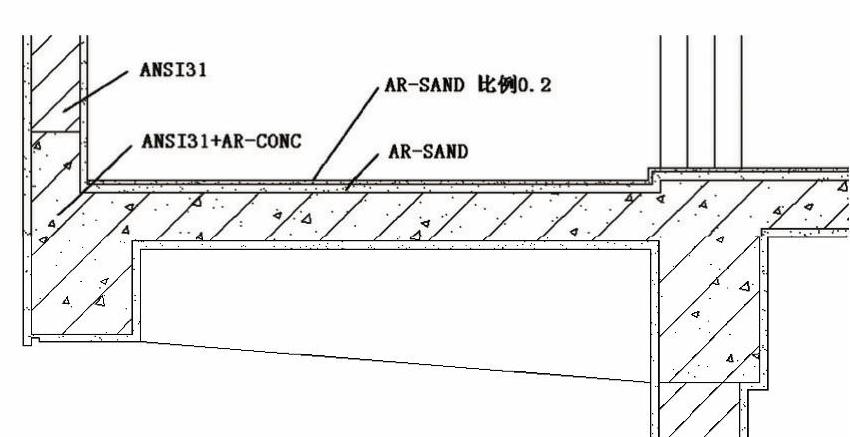

（8）填充图案。使用【图案填充】命令对图案进行填充，结果如图11-25所示。
图11-25 填充图案
