AutoCAD2015：外墙身节点详图设计
【摘要】：图11-1 外墙身节点详图思路·点拨建筑详图一般又被称为“细节的解释”，故还有一种叫法为放大图。而墙身详图可以从室内外地坪、防潮层处画到女儿墙压顶。为了节省图样，在门窗洞口处可以断开，也可以重点绘制几个重要的节点，以指导施工。图11-4 绘制檐口抹灰1使用命令和命令，修剪外轮廓的线条，并把内圈线宽调节为，结果如图11-5所示。图11-7 绘制防水层执行命令，设置半径为10mm，把外层直线倒成圆角，并删除多余直线，结果如图11-8所示。

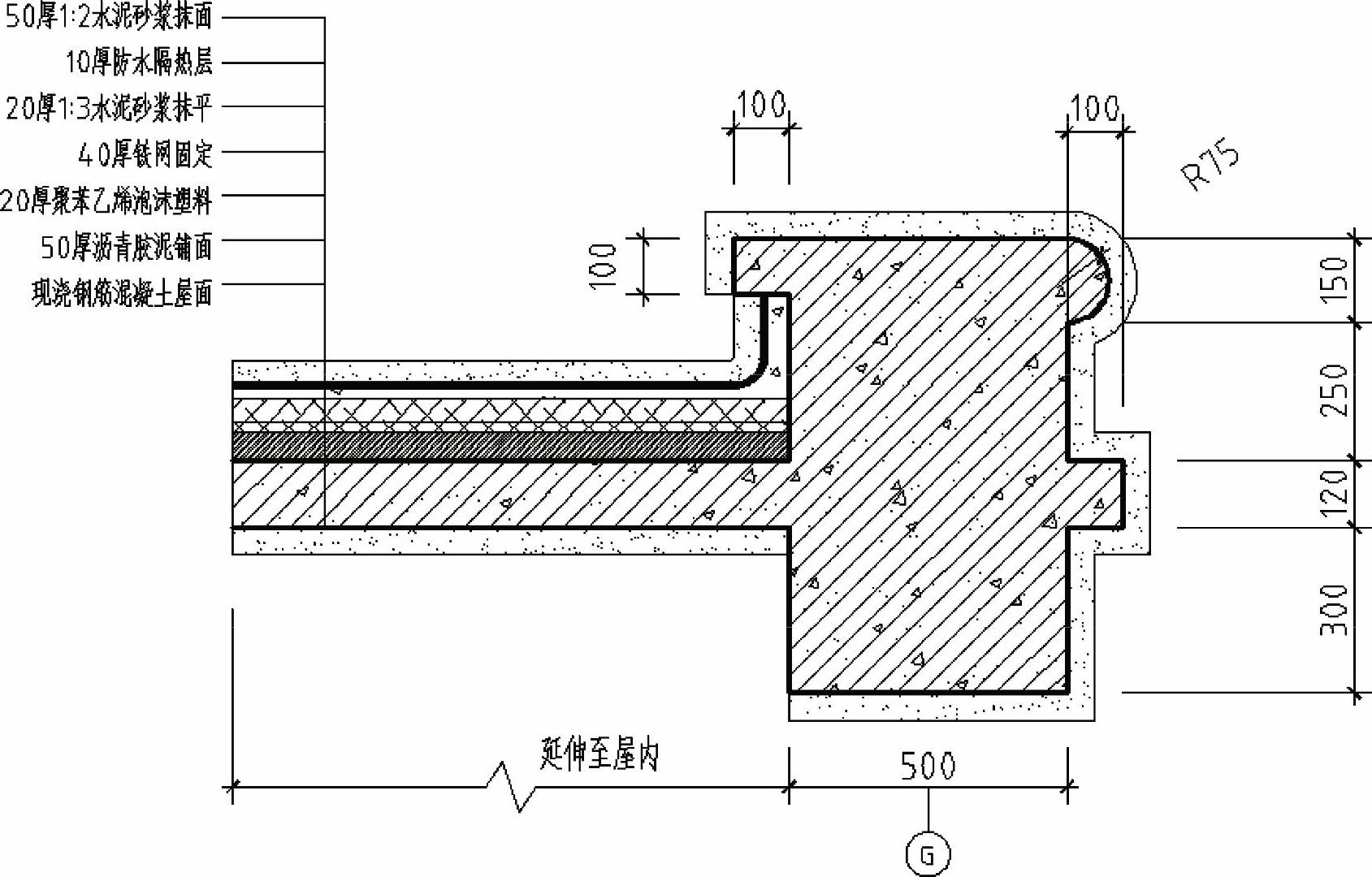

本示例将简单绘制外墙身节点详图，图11-1就是本小节将要绘制的建筑详图。
图11-1 外墙身节点详图
思路·点拨
建筑详图一般又被称为“细节的解释”，故还有一种叫法为放大图。而墙身详图可以从室内外地坪、防潮层处画到女儿墙压顶。为了节省图样，在门窗洞口处可以断开，也可以重点绘制几个重要的节点，以指导施工。
起始文件——参见附带光盘“Start\Ch11\示例11-1.dwg”；
结果文件——参见附带光盘“End\Ch11\示例11-1.dwg”；
动画演示——参见附带光盘“AVI\Ch11\示例11-1.avi”。
【操作步骤】

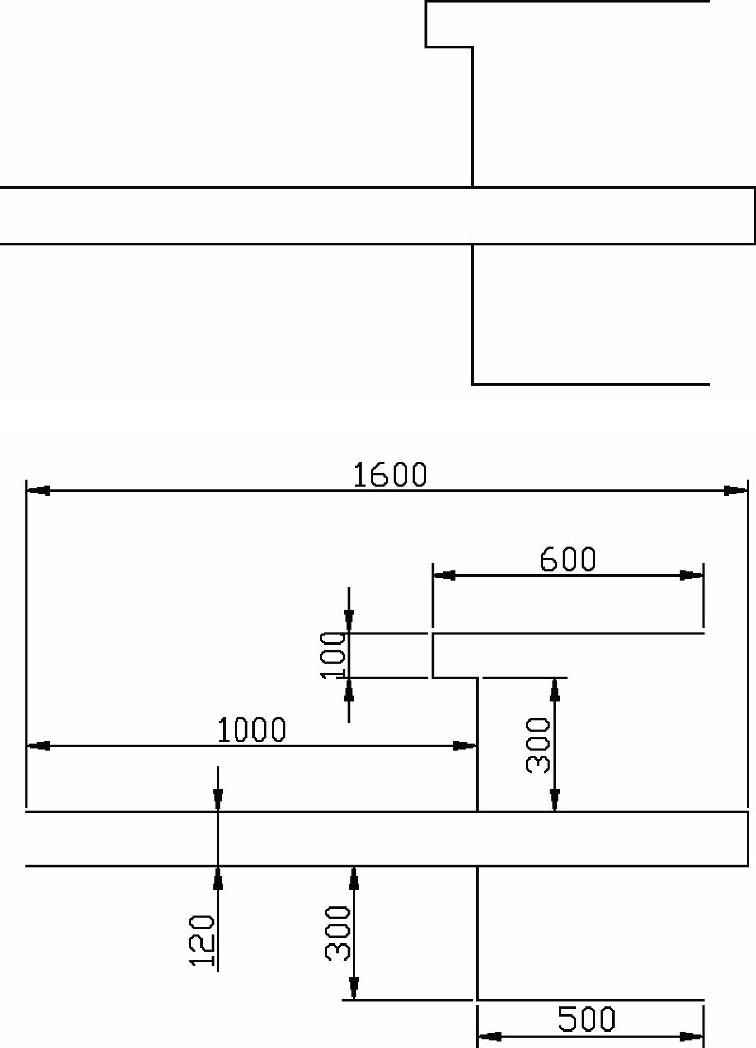

（1）使用【直线】命令绘制檐口轮廓，具体尺寸如图11-2右所示。
（2）使用【直线】命令、【圆弧】命令与【修剪】命令，绘制如图11-3上所示的轮廓，具体尺寸如图11-3下所示。
图11-2 檐口轮廓1
图11-3 檐口轮廓2
（3）使用【偏移】命令，将外轮廓的线条进行偏移，绘制出如图11-4所示的图案，偏移量为50mm，完成檐口抹灰的绘制。
图11-4 绘制檐口抹灰1

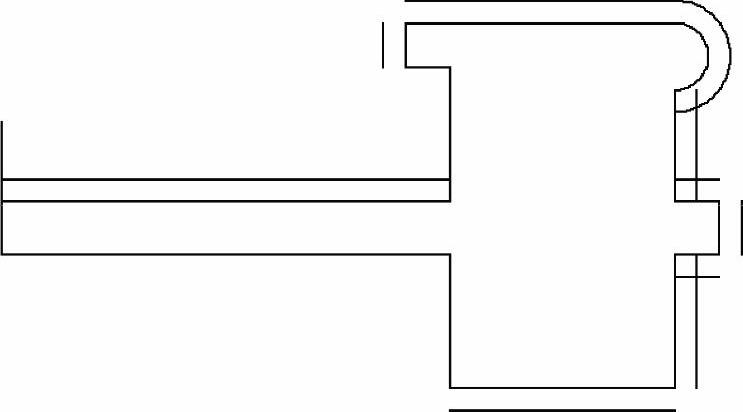

（4）使用【直线】命令和【修剪】命令，修剪外轮廓的线条，并把内圈线宽调节为【0.30】，结果如图11-5所示。
图11-5 绘制檐口抹灰2

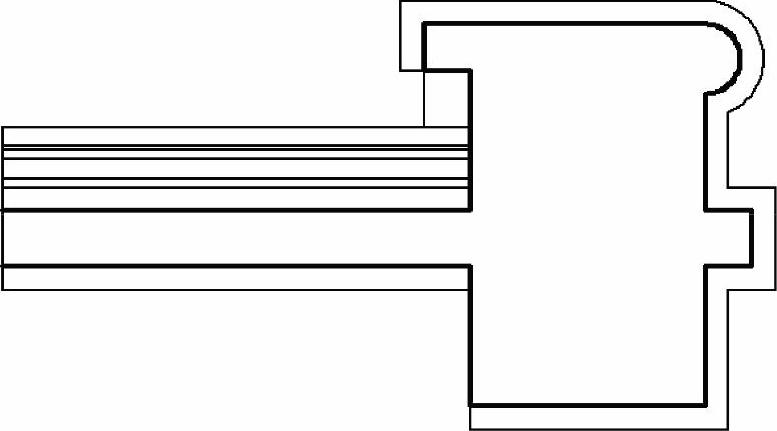

（5）继续使用【偏移】命令，将楼板层上直线向上偏移20mm、40mm、20mm、10mm和40mm，并连接抹灰层，结果如图11-6所示。
图11-6 偏移直线
（6）执行用【多段线】命令，设置多段线宽度为【1】，转角处作圆弧处理，并使用【偏移】命令把多段线偏移30mm，绘制防水层，结果如图11-7所示。
图11-7 绘制防水层

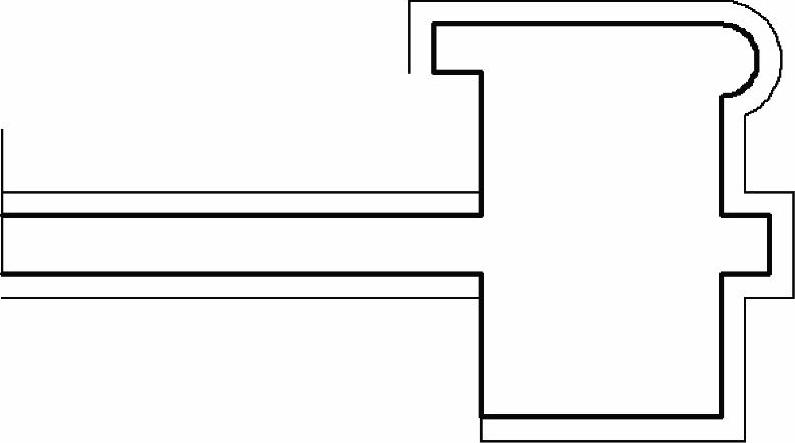

（7）执行【倒圆角】命令，设置半径为10mm，把外层直线倒成圆角，并删除多余直线，结果如图11-8所示。
图11-8 修剪线条
（8）执行【图案填充】命令，依次填充各种材料图例，钢筋混凝土用【ANSI31】和【AR-CONC】图案叠加，其中【ANSI31】比例为【10】，【AR-CONC】比例为【1】；沥青胶泥采用【ANSI32】图案，比例为【1】；聚苯乙烯泡沫塑料采用【ANSI37】图案，比例为【10】；铁网采用【ANSI38】图案，比例为【1】；灰沙采用【AR-CONC】图案，比例为【1】；图案防水卷材采用【SOLID】图案，比例为【1】；水泥砂浆采用【AR-SAND】，比例为【1】；结果如图11-9所示。
图11-9 图案填充
