【操作步骤】

（1）选中图纸中多余的图案，按〈Delete〉快捷键删除干净，结果如图10-63所示。

图10-63 后期处理准图

（2）在命令行中输入“ARRAYRECT”，执行【矩形阵列】命令，选定标准层的各个目标，修改阵列行数为1，阵列列数为6，阵列行间距为3000mm。阵列后的图形如图10-64所示。

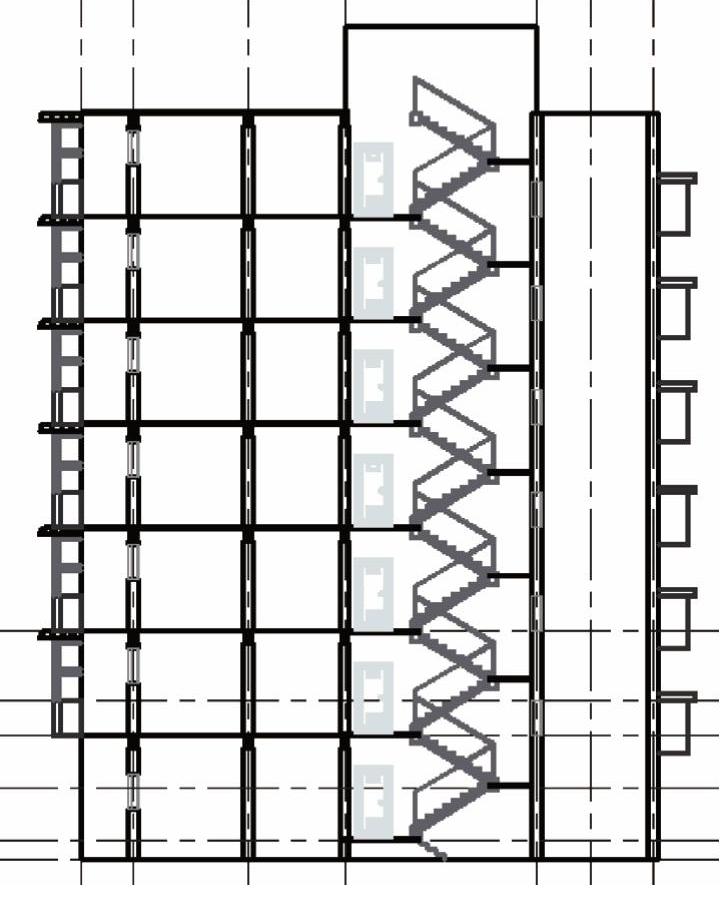

图10-64 阵列结果图

（3）将【梁线】图层置为当前图层，单击【绘图】工具栏中的【多段线】按钮，设定线宽为150mm，补充楼顶小屋的楼道板，结果如图10-65所示。

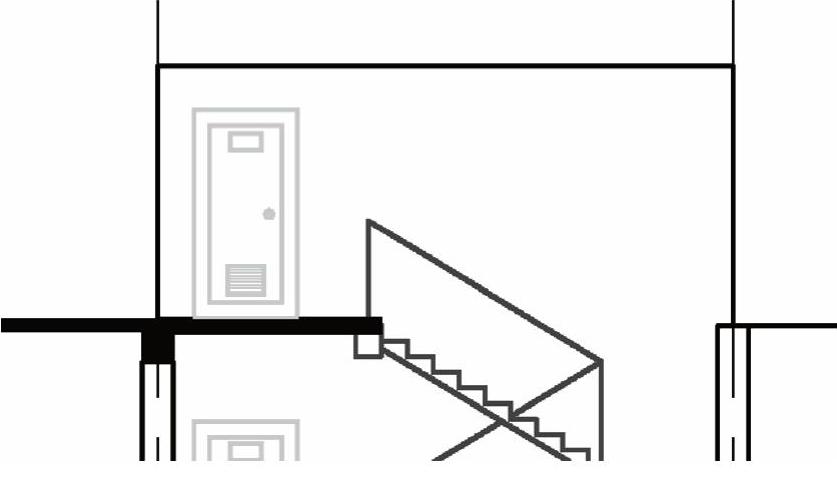

图10-65 补充楼道梁线

（4）单击【绘图】工具栏中的【插入块】按钮，弹出【插入】对话框，将“门”图块插入到图中，结果如图10-66所示。

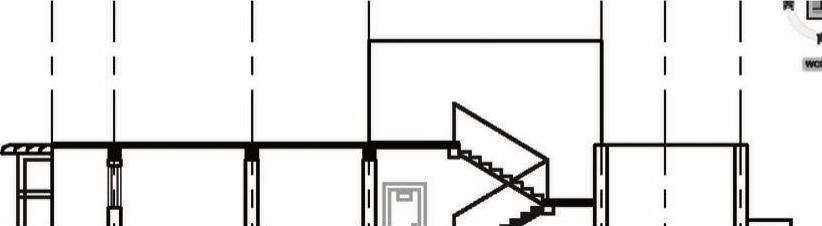

图10-66 插入“门”图块

（5）将【定位线】图层置为当前图层，设置线宽为默认线宽；单击【绘图】工具栏中的【构造线】按钮，绘制两条水平构造线。输入“o”偏移，偏移距离为600mm，偏移直线为顶层的直线，偏移方位为上方，结果如图10-67所示。

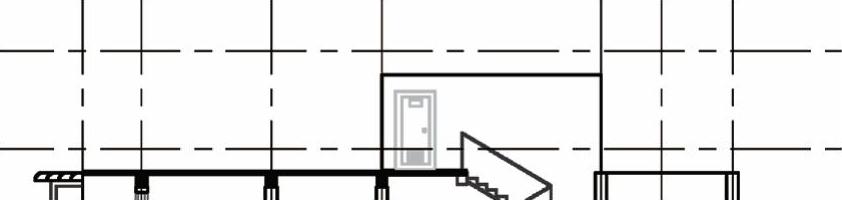

图10-67 楼顶构造线

（6）将【框架】图层置为当前图层，设置线宽为默认线宽；单击【绘图】工具栏中的【多段线】按钮，设定线宽为120mm，捕捉如图10-68所示端点，输入“@-700，0”确定一条直线。再输入“<60”，得到如图10-69所示的结果。

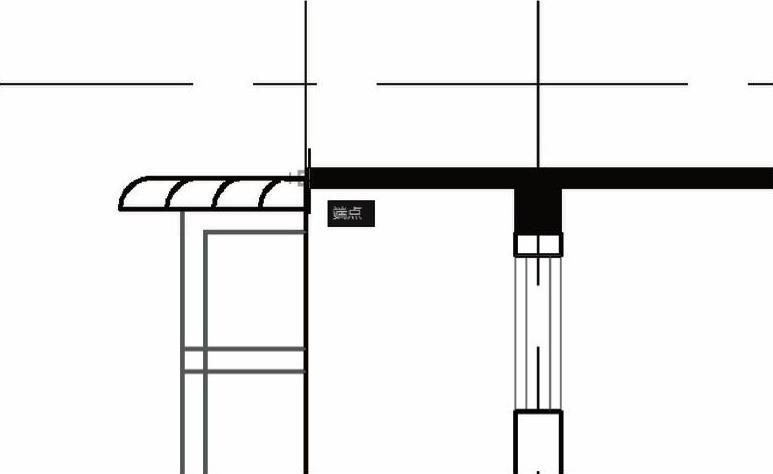

图10-68 绘制房梁

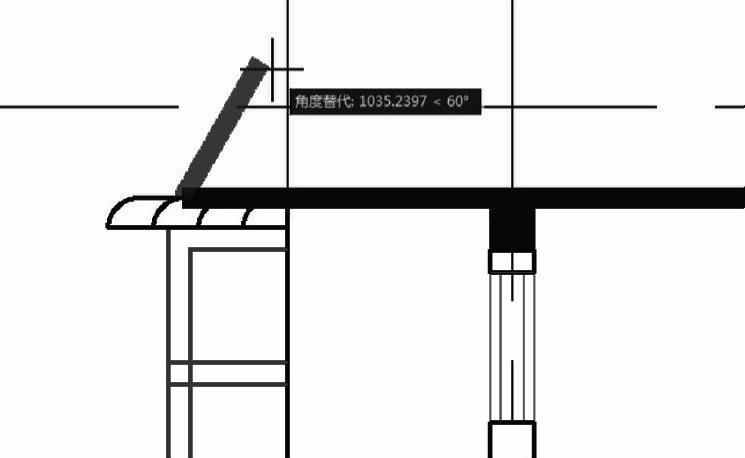

图10-69 绘制房梁2

（7）超出构造线后单击鼠标左键确定；在命令行中输入“TR”执行【修剪】命令，以构造线为基线，修剪超出部分的多线，结果如图10-70所示。

图10-70 修剪多出部分

（8）单击【绘图】工具栏中的【直线】按钮，绘制一条水平直线，连接多段线端点直到楼顶小屋的一边，结果如图10-71所示。

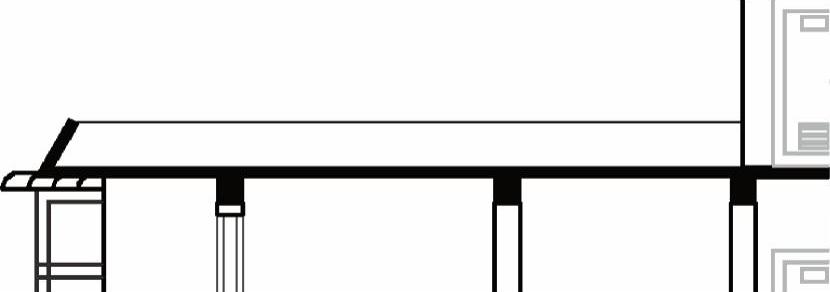

图10-71 楼顶框架1

（9）参照步骤（6）、（7）、（8），画出如图10-72所示的结果图。

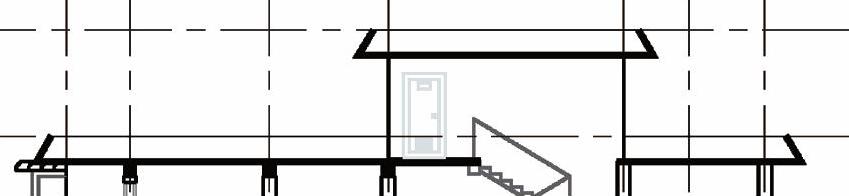

图10-72 楼顶框架2

（10）处理住宅底部。单击【绘图】工具栏中的【直线】按钮，捕捉住宅左下角点，分别输入“@-3000，600”“@-1000，0”“@0，-2000”“@24650，0”“@0，2000”“@-1000，0”“@-3000，-600”，结果如图10-73所示。

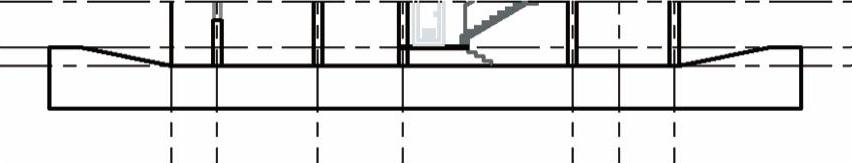

图10-73 底部细节绘制1

（11）填充地基。在命令行中输入“HATCH”，执行【图案填充】命令，选择填充图案为【ANSI33】，修改图案的比例为【5000】，然后为住宅地基填充，并删除底下多余线，结果如图10-74所示。

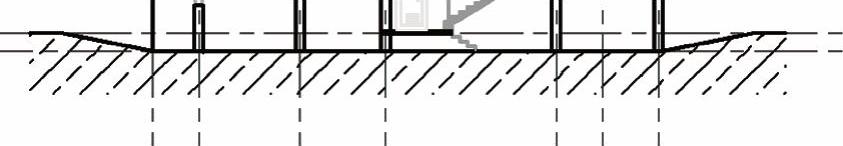

图10-74 底部细节绘制2
