AutoCAD2015建筑设计：绘制门框
【摘要】：图10-50 “门”多线样式绘制门框。在命令行中输入“ML”执行多线命令，设置对正方式为上，比例为150，在空白区域绘制高为2000mm，宽为1000mm的门框，结果如图10-51所示。图10-51 绘制门框单击工具栏中的按钮，绘制两个圆心在门的内框中点，半径分别为30mm和50mm的圆，结果如图10-52所示。图10-57 绘制门通风口2单击工具栏中的按钮，选中所画门，拾取点为左下角点，将其命名为“门”，结果如图10-58所示。图10-62 在标准层放置“门”
【操作步骤】
（1）将【门】图层置为当前图层，调节线宽为【0.30】。在【多线样式】对话框中新建【门】多线样式，具体参数如图10-50所示。将其并置为当前样式。

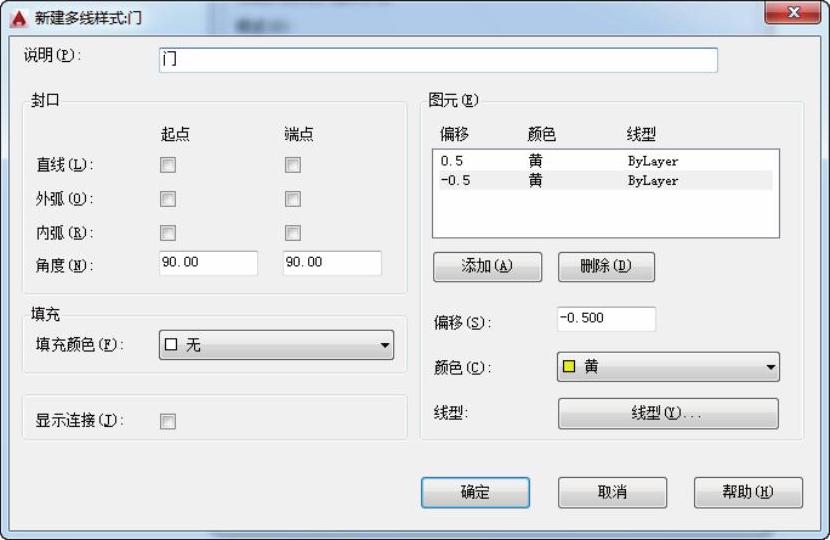

图10-50 “门”多线样式
（2）绘制门框。在命令行中输入“ML”执行多线命令，设置对正方式为上，比例为150，在空白区域绘制高为2000mm，宽为1000mm的门框，结果如图10-51所示。

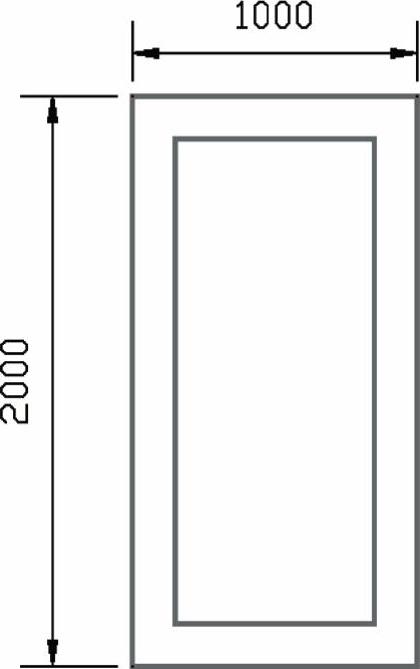

图10-51 绘制门框
（3）单击【绘图】工具栏中的【圆】按钮
，绘制两个圆心在门的内框中点，半径分别为30mm和50mm的圆，结果如图10-52所示。
（4）把外圆的线宽调节为默认线宽，在命令行中输入“m”执行【移动】指令，把两个圆向左平移120mm，结果如图10-53所示。
图10-52 绘制门把手1
图10-53 绘制门把手2
（5）单击【绘图】工具栏中的【矩形】按钮
，绘制长为300mm、宽为160mm的矩形和长为350mm、宽为280mm的两个矩形，如图10-54所示。再在命令行中输入“m”执行【移动】命令，将其移动到如图10-55所示的位置。
图10-54 绘制门面1

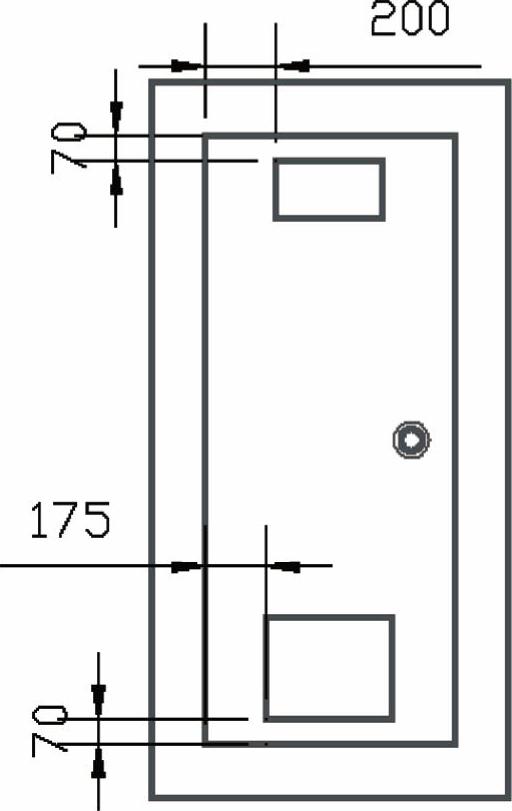

图10-55 绘制门面2
（6）单击【绘图】工具栏中的【直线】按钮
，绘制门面通风口，在门面下框画一条线，调节线宽为默认线宽，在命令行中输入“ARRAYRECT”，执行【矩形阵列】命令，选中所画线，修改阵列行数为1，阵列列数为9，阵列列间距为30。阵列结果如图10-56所示。
图10-56 绘制门通风口1
（7）单击【绘图】工具栏中的【直线】按钮
，绘制两条夹角分别为60°和120°的直线，在命令行中输入“ARRAYRECT”，执行【矩形阵列】命令，选中所画直线，修改阵列行数为1，阵列列数为9，阵列列间距为30。阵列结果如图10-57所示。
图10-57 绘制门通风口2
（8）单击【绘图】工具栏中的【创建块】按钮
，选中所画门，拾取点为左下角点，将其命名为“门”，结果如图10-58所示。
图10-58 创建门定义块
（9）单击【绘图】工具栏中的【插入块】按钮
，弹出【插入】对话框，如图10-59所示，单击【确定】按钮，在图中插入“门”图块，插入位置如图10-60所示。
图10-59 插入“门”图块
图10-60 插入“门”图块的位置
（10）在命令行中输入“m”，执行【移动】命令，把“门”往右移动200mm，往上移动75mm，结果如图10-61所示。

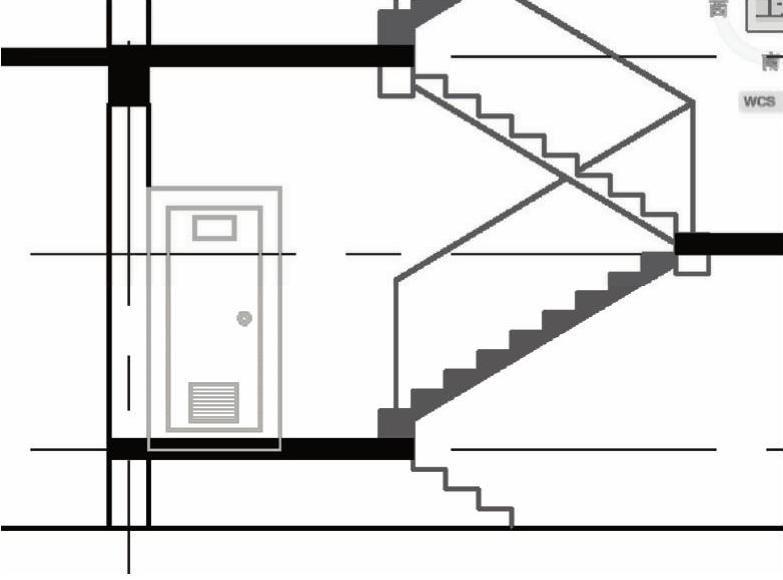

图10-61 移动“门”到指定位置
（11）重复步骤（8）、（9），在标准层放置“门”，结果如图10-62所示。

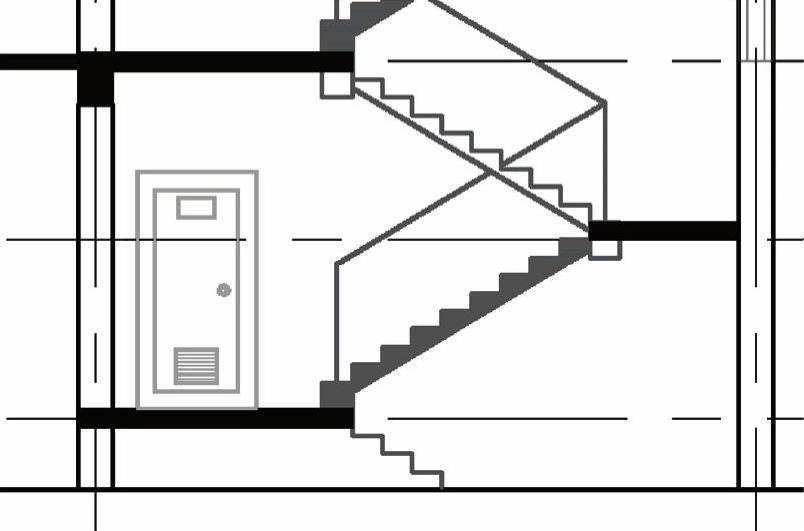

图10-62 在标准层放置“门”
