楼梯主要由楼梯梯段、楼梯平台和楼梯护栏三部分组成。楼梯梯段是设有踏步供人上下行走的通道段落，楼梯平台是连接两梯段之间的水平部分。设计者应针对楼层高度设计台阶数以及台阶高度和宽度。

本住宅楼中所留楼道宽度为5260mm，第一层高度为3600mm，每个楼梯台阶的高度为150mm，宽度为250mm，设计24踏步；而标准层层高为3000mm，设计20踏步，楼梯平台在中间，所以楼梯平台为10步，故在第一层需要多出4步为基本台阶。

【操作步骤】

（1）添加楼梯构造线将【定位线】图层置为当前图层，设置线宽为默认线宽，单击【绘图】工具栏中的【构造线】按钮，添加如图10-32所示的两条构造线。

图10-32 添加楼梯构造线

（2）将【楼梯】图层置为当前图层，调节线宽为【0.30】；单击【绘图】工具栏中的【直线】按钮，选定如图10-33所示点为起点，依次输入“@1760，0”“@250，0”“@0，-150”“@250，0”“@0，-150”“@250，0”“@0，-150”“@250，0”“@0，-150”绘制出上楼台阶。结果如图10-33所示。

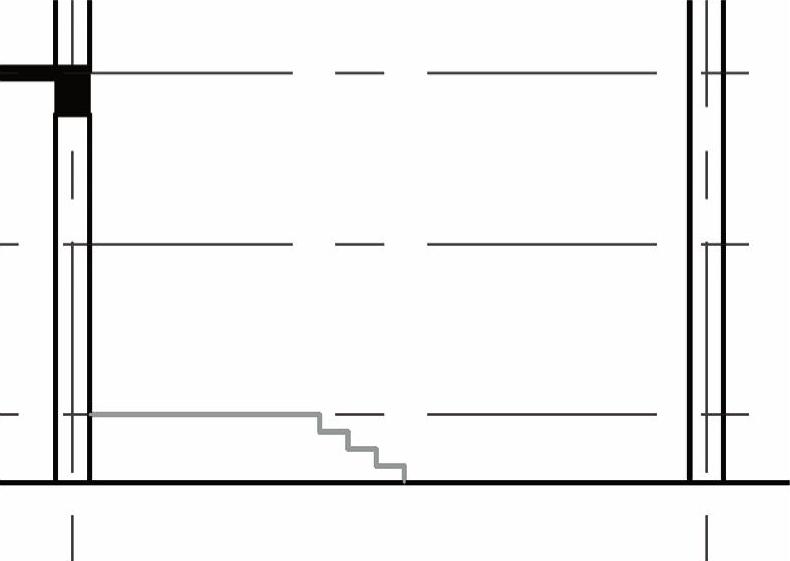

图10-33 上楼台阶

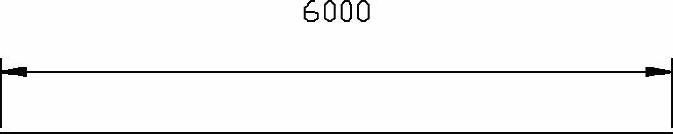

（3）绘制楼梯基线。把视图移动到较远的空白处，将【0】图层置为当前图层，设置线宽为默认线宽；单击【绘图】工具栏中的【直线】按钮，在空白处绘制一条水平方向长度为6000mm的直线，如图10-34所示。

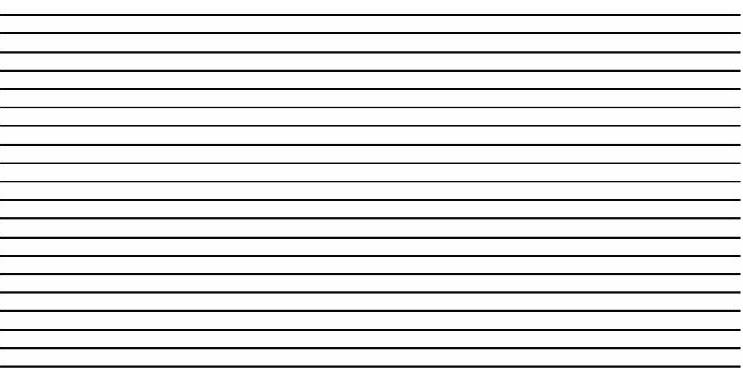

图10-34 楼梯基线

（4）在命令行中输入“ARRAYRECT”执行【矩形阵列】命令，选中上一步所画基线，修改阵列行数为20，阵列列数为1，阵列行间距为150。阵列结果如图10-35所示。

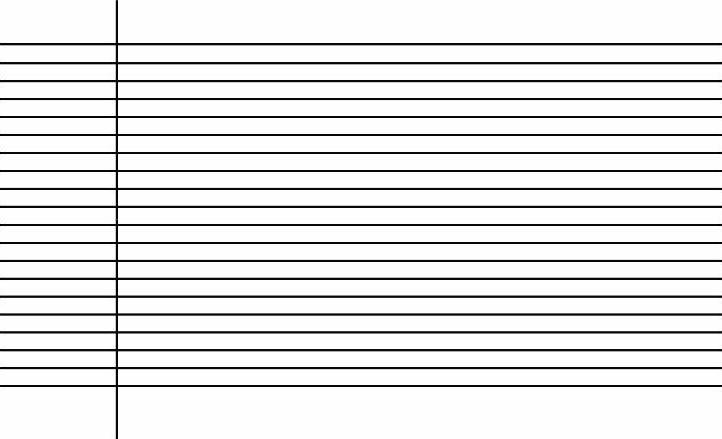

图10-35 阵列结果

（5）单击【绘图】工具栏中的【直线】按钮，在空白处绘制一条竖直方向长度为6000mm的直线，如图10-36所示。

图10-36 竖直方向直线

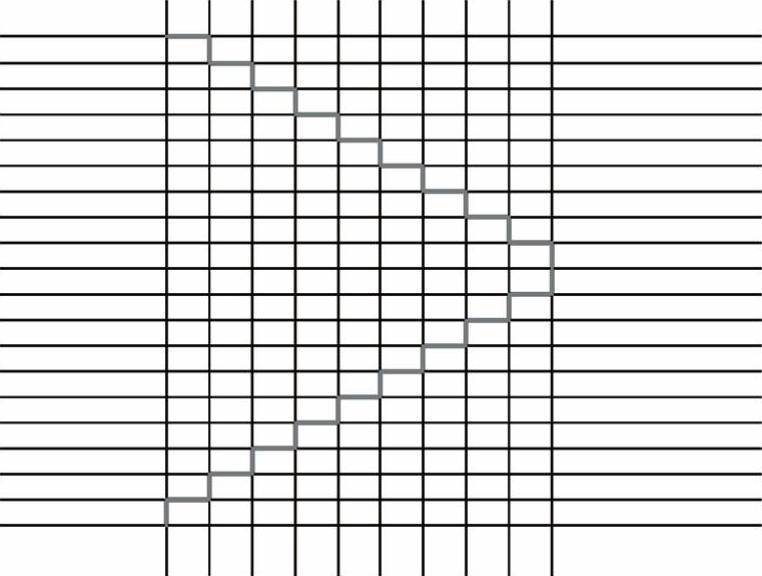

（6）在命令行中输入“ARRAYRECT”执行【矩形阵列】命令，选中上一步所画基线，修改阵列行数为1，阵列列数为10，阵列列间距为250。阵列结果如图10-37所示。

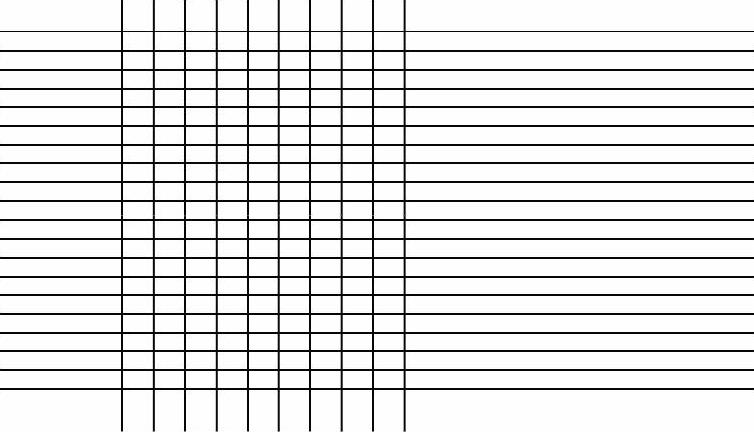

图10-37 阵列结果

（7）将【楼梯】图层置为当前图层，调节线宽为【0.30】；单击【绘图】工具栏中的【直线】按钮，勾勒出楼梯的大体布置图，结果如图10-38所示。

图10-38 勾勒楼梯的大体布置图

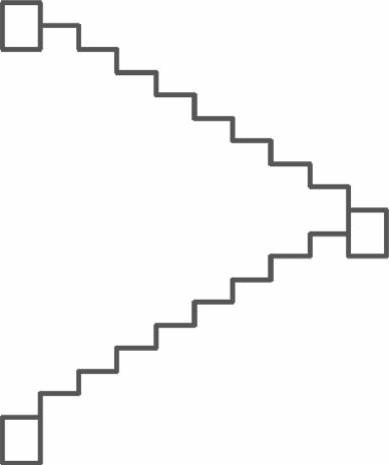

（8）框选多出来的直线，按〈Delete〉键删除，得到楼梯的大体；单击【绘图】工具栏中的【直线】按钮，绘制楼梯转折部分，结果如图10-39所示。

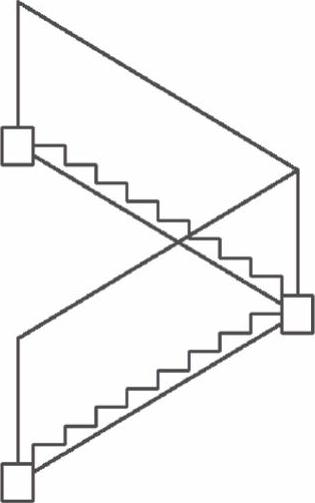

图10-39 楼梯转折

（9）框选上一步的矩形，复制两个放在如图10-40所示的位置。

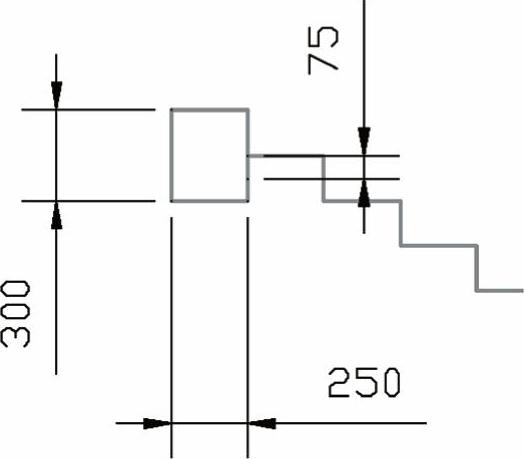

图10-40 楼梯转折2

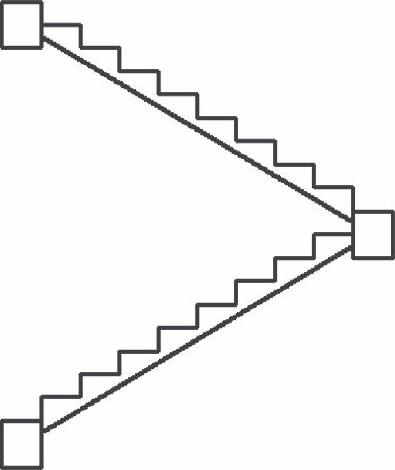

（10）单击【绘图】工具栏中的【直线】按钮，绘制楼梯底线以连接楼梯底部，结果如图10-41所示。

图10-41 绘制楼梯底线

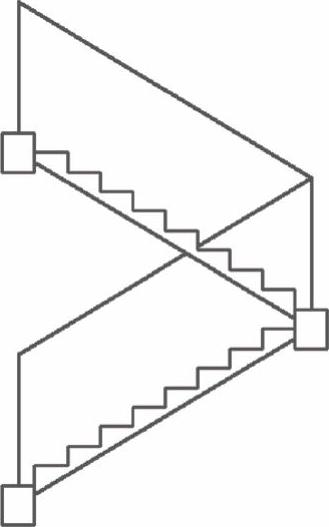

（11）单击【绘图】工具栏中的【直线】按钮，绘制楼梯护栏，具体方法为：分别以3个矩形上边的中点为起点，绘制长为1000mm的竖直直线，并两两连接，结果如图10-42所示。

图10-42 绘制楼梯护栏

（12）修剪楼梯底线。在命令行中输入“TR”执行【修剪】命令，切掉护栏与楼梯重叠的部分，结果如图10-43所示。

图10-43 修剪楼梯底线

（13）对部分图案进行填充。单击【绘图】工具栏中的【图案填充】按钮，弹出【图案填充】对话框，拾取下方的楼梯截面，单击【确定】按钮，得到楼梯绘制完成的效果图，如图10-44所示。

图10-44 填充部分区域

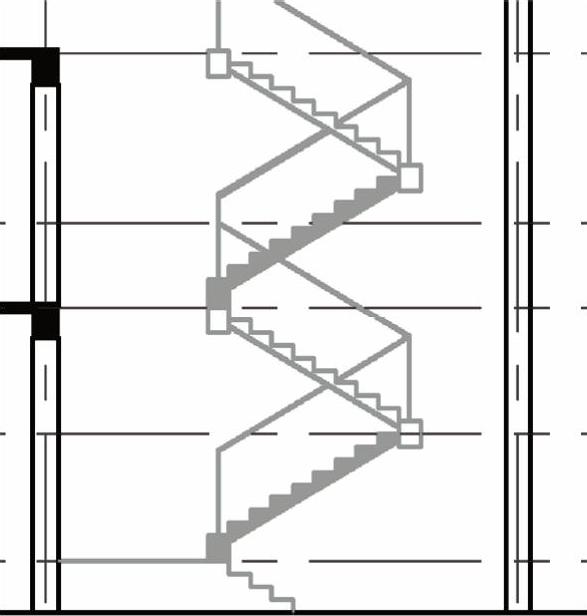

（14）选定绘制完成的楼梯，单击【绘图】工具栏中的【创建块】按钮，拾取点为左下角点，命名为“楼梯”；单击【绘图】工具栏中的【插入块】按钮，弹出【插入】对话框，如图10-45所示，单击【确定】按钮，在图中插入“楼梯”图块，结果如图10-46所示。

图10-45 【插入】对话框

图10-46 插入“楼梯”图块

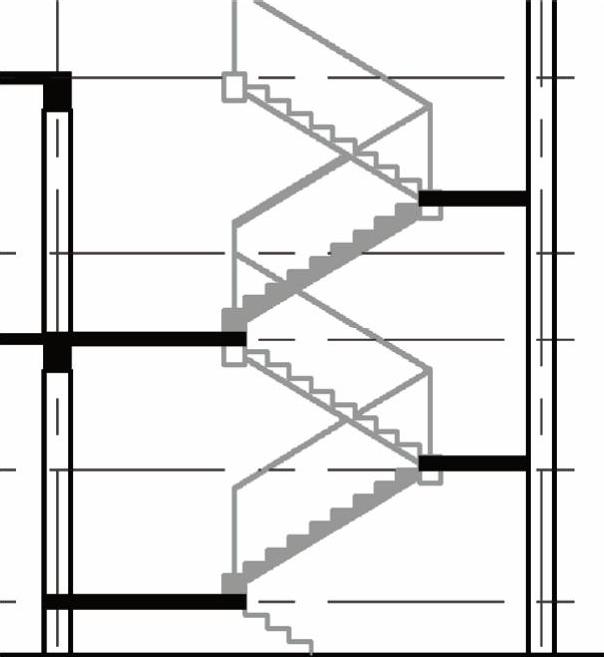

（15）绘制楼道。将【梁线】图层置为当前图层，单击【绘图】工具栏中的【多段线】按钮，绘制楼道楼面，设置多段线线宽为150，绘制水平直线，结果如图10-47所示。

图10-47 绘制楼道

（16）绘制楼梯间玻璃。单击工具将【窗玻璃】图层置为当前图层，设置线宽为默认线宽。在【多线样式】对话框中把【梁线的窗框】置为当前样式。

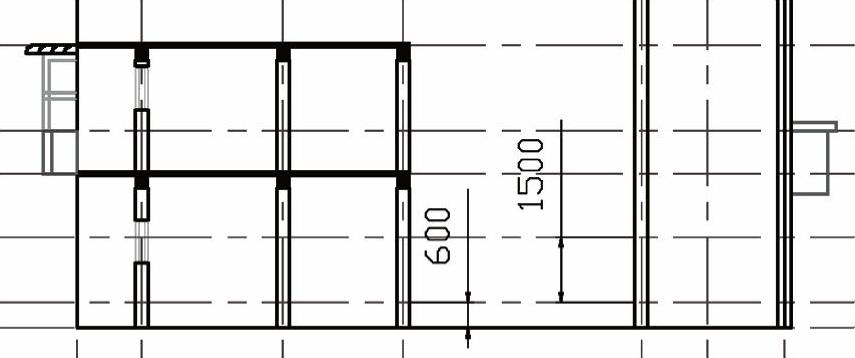

（17）在命令行中输入“ML”执行【多线命令】，设置对正方式为无，比例为150；选中如图10-48所示楼梯梁线与构造线的交点位置，绘制长为1000mm的窗玻璃，结果如图10-49所示。

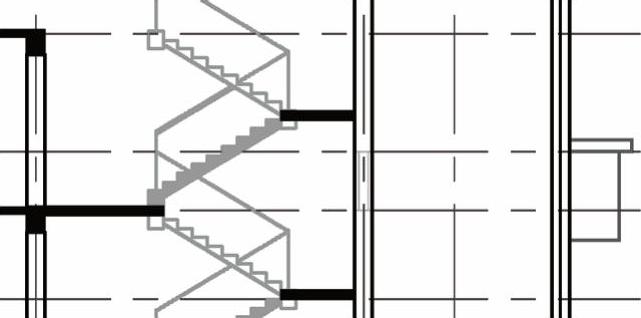

图10-48 绘制楼梯间玻璃1

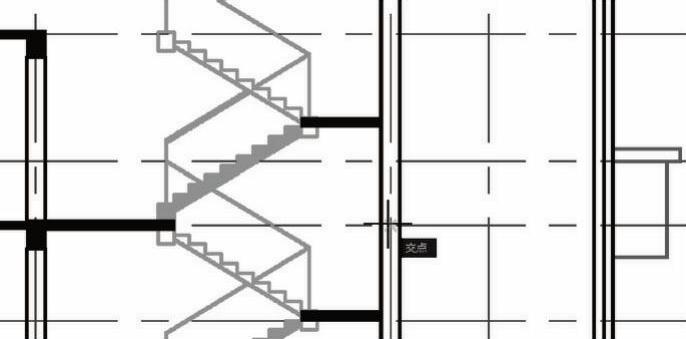

图10-49 绘制楼梯间玻璃2
